AFHBRP-20*1.5耐高温防火电缆
AFHBRP适用于发电、冶金等高温、防火、防腐等恶劣环境下移动电器设备连接用。
用途：
适用于交流额定电压0.6/1kV及以下，高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
该产品重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度
适用于交流额定电压0.6/1kV及以下，高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
该产品重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度
型号及名称：
| 序号 | 名称 | 敷设方式 | 敷设方式 |
| 1 | AFHBRP | 耐高温防火电缆 | 用于各种移动电器设备 |
| 2 | ABHBRP | 耐高温屏蔽防火软电缆 |
规格：
| 型号 | 额定电压（U0/U）（KV） | 芯数 | 标称截面（mm²） |
| ABHBR ABHBRP | 0.6/1 | 3、3+1 | 1.5-150 |

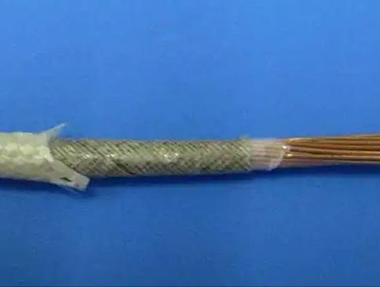

结构示意图
1、导体铜芯或镍芯
2、聚四氟绕包，玻纤编织或F46注塑或云母带绝缘
3、玻纤
4、高温玻纤布绕包
5、云母带
6、玻纤布绕包
7、外屏蔽护套
1、导体铜芯或镍芯
2、聚四氟绕包，玻纤编织或F46注塑或云母带绝缘
3、玻纤
4、高温玻纤布绕包
5、云母带
6、玻纤布绕包
7、外屏蔽护套
 | |
型号说明 1、系列代号 2、绝缘材料 3、屏蔽材料 4、护套材料 5、铠装材料 6、导体种类 型号含义表 |
| 项 目 | 代号 | 含义说明 |
| 系列代号 | NH | 防火电缆 |
| 绝缘材料 | F | 防火绝缘材料 |
| 屏蔽材料 | / P1 | 无屏蔽可省略 镀锡铜丝编织屏蔽 |
| 护套材料 | F | 聚全氟乙丙烯 |
| 铠装材料 | 2232 | 钢带铠装 细钢丝铠装 |
| 导体种类 | A B | 单股导体 绞合导体 |
主要技术指标：
| 性能项目 | 单位 | 技术指标 |
| 试验电压 | kV | 3.5/5min |
| 绝缘电阻 | MΩ/km | 500 |
| 耐火特性 | - | GB12666.6 A类或B类 |
| 阻燃特性 | - | GB12666.5 A类或B类 |
型号对照表：
电缆结构参数：
| 序号 | 芯数×标称截面 | 芯数（根/直径） （mm） | 电缆z大外径 （mm） | 计算重量（dg/dm） | ||
| ABHBR | ABHBRP | ABHBR | ABHBRP | |||
| 1 | 3×1.5 | 32/0.25 | 10.2 | 10.9 | 135.2 | 167 |
| 2 | 3×2.5 | 49/0.25 | 11.1 | 11.9 | 169.6 | 205 |
| 3 | 3×4 | 56/0.30 | 13.4 | 14.0 | 267.0 | 301.5 |
| 4 | 3×6 | 84/0.30 | 15.6 | 16.4 | 357.2 | 424.5 |
| 5 | 3×10 | 84/0.40 | 18.7 | 19.6 | 541.4 | 624.4 |
| 6 | 3×16 | 126/0.40 | 22.5 | 23.4 | 812.0 | 908.8 |
| 7 | 3×25 | 196/0.40 | 27.5 | 28.7 | 1220 | 1405 |
| 8 | 3×35 | 276/0.40 | 32.1 | 33.9 | 1635 | 1851 |
| 9 | 3×2.5+1×1.5 | 49/0.25 | 12.2 | 12.9 | 2118.8 | 251 |
| 10 | 3×4+1×1.5 | 56/0.30 | 14.0 | 14.9 | 301.0 | 345.4 |
| 11 | 3×6+1×2.5 | 84/0.30 | 16.4 | 17.6 | 411.2 | 483 |
| 12 | 3×10+1×4 | 84/0.40 | 19.7 | 20.5 | 634.5 | 719.6 |
| 13 | 3×16+1×10 | 126/0.40 | 24.3 | 25.6 | 994 | 1154 |
| 14 | 3×25+1×16 | 196/0.40 | 29.2 | 30.5 | 1473 | 1667 |
| 15 | 3×32+1×16 | 276/0.40 | 35.1 | 36.4 | 1952 | 2150 |
| 序号 | ABHBRP | AFHBRP |
| 1 | 铜芯或镍芯 | |
| 2 | 聚四氟绕包玻纤编织 | 氟塑料绝缘或云母带着绝缘 |
| 3 | 玻纤 | 玻纤 |
| 4 | 高温玻纤布 | |
| 5 | 云母带 | |
| 6 | 玻纤布绕包 | |
| 7 | 外屏蔽护套 | |
使用特性：
1、长期使用工作温度：200℃；短期使用1000℃，90分钟
2、额定电压Uo/U：450/750V、600/1000V
3、z低环境温度：固定敷设－60℃，非固定敷设－20℃
4、z小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12倍。
