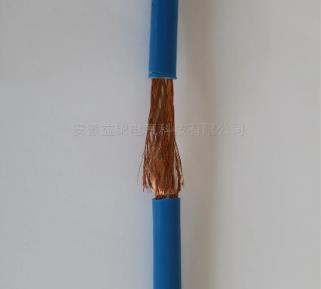

IA-DJF46PGP IA-DJF4F46P本质安全电路用对绞屏蔽控制电缆

2023-10-30 23:25 已有人浏览 安徽佰能电气有限公司
TAG标签:耐高温电缆
基本型号及名称1、聚乙烯绝缘聚氯乙烯护套本质安全电路用计算机屏蔽电缆型号IA-DJYPV(R)P聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽软电缆IA-DJYP2V(R)P2聚乙烯绝缘铜塑复合带绕包分屏铜带总屏聚氯乙烯护套本安用计算机屏蔽软电缆IA-DJYP3V(R)P3聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽软电缆阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,...

产品分类耐高温电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

基本型号及名称
1、聚乙烯绝缘聚氯乙烯护套本质安全电路用计算机
屏蔽电缆型号

IA-DJYPV(R)P聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽软电缆
IA-DJYP2V(R)P2聚乙烯绝缘铜塑复合带绕包分屏铜带总屏聚氯乙烯护套本安用计算机屏蔽软电缆
IA-DJYP3V(R)P3聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽软电缆

阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,屏蔽可采用镀锡铜丝,基本型号略。
2、交联聚乙烯绝缘聚氯乙烯护套计算机用
屏蔽电缆型号

IA-DJYJPV(R)P交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽软电缆
IA-DJYJP2V(R)P2交联聚乙烯绝缘铜塑复合带绕包分屏钢带总屏聚氯乙烯护套本安用计算机屏蔽软电缆
IA-DJYJP3V(R)P3交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽软电缆

阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,屏蔽可采用镀锡铜丝,基本型号略。
3、低烟无卤阻燃聚烯烃绝缘和护套计算机用屏电缆型号

IA-DJYDPYD(R)P低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏本安用计算机屏蔽软电缆
IA-DJYDP2YD(R)P2低烟无卤阻燃聚烯烃绝缘和护套铜塑复合带绕包分屏铜带总屏本安用计算机屏蔽软电缆
IA-DJYDP3YD(R)P3低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用计算机屏蔽软电缆

阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,屏蔽可采用镀锡铜丝,基本型号略。
4、氟塑料绝缘本安用耐高温防腐
计算机电缆型号

IA-DJF46PVPF46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆
IA-DJF46PVRPF46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆
IA-DJF46PGPF46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆
IA-DJF46PGPRF46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆
IA-DJF4F46P-2F46绝缘和护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆
IA-DF4F46P2-2F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆

阻燃计算机电缆前加ZR,ZR192为进口PFA材料,铠装电缆型号后加22,屏蔽可采用镀锡铜丝,基本型号同上。
五、代号名称和含义

项    目代  号说    明
阻燃特性ZR分A、B、C、级阻燃,加ZR表示阻燃电缆
系列代号IA-DJ本安用计算机屏蔽电缆(包括DCS电缆)
绝缘材料Y聚乙烯PE
YJ交联聚乙烯XLPE
YD低烟无卤阻燃聚烯烃,加YD表示低烟无卤电缆
F(F46)聚全氟乙丙烯(ZR192为进口PFA材料)
护套材料YD低烟无卤阻燃聚烯烃
V聚氯乙烯PVC
G硅橡胶
屏蔽材料P铜丝编织屏蔽
P1镀锡铜丝屏蔽
P2铜塑复合带绕包分屏铜带绕包总屏
P3铝塑绕包屏蔽
铠装材料22钢带铠装聚氯乙烯护套
32钢丝铠装聚氯乙烯护套
导体结构A单股导体
B7股绞合导体
R多股绞合导体
规格
对数1-37
每对芯数2-3

导体线芯截面0.5-2.5

六、主要技术指标

性能项目单位指标

0.50.751.01.52.5
工作电容(1KZ)PF/M≤60≤70≤80
电容不平衡PF/M≤1

分布电感μh/m≤0.6

电感电阻比μh/Ω≤15  ≤25  ≤35   ≤55

电磁干扰感应电压(干扰磁场400A/M)MV≤5

电感应电压(静电压20KV)V≤1

辐射场透入强度(干扰场200MZ,120db)db≤66

20℃绝缘电阻MΩ.KM≥5000(氟塑料绝缘不低于500)

试验电压V≥2000V/1min

阻燃耐火性能试验
符合GB12666-90要求
