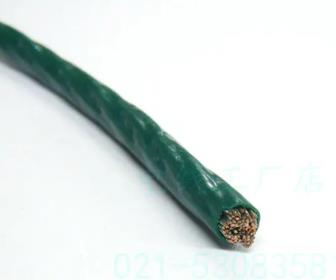

航空航天用镀锡铜芯聚全氟乙丙烯绝缘电线电缆
适用范围
本产品采用镀银铜线作导体，提高了导体的工作温度及交流工况下的电缆载流量，采用聚全氟乙丙烯材料绝缘，产品绝缘电阻高，工作温度范围广，适用于航空、航天设备和相关仪器仪表的内部连线。
使用特性
额定电压：交流600V
额定温度：150℃
z低使用环境温度：-65℃
主要产品规格
导体标称截面 mm2 | 导体结构 根数/直径 | 成品电线外径 mm | 导体直流电阻z大值 Ω/km | 成品电线重量z大值 kg/km |
0.14 | 19/0.10 | 1.02±0.05 | 136 | 3.01 |
0.2 | 19/0.12 | 1.14±0.05 | 90.4 | 4.22 |
0.4/0.3 | 19/0.16 | 1.32±0.05 | 53.1 | 5.87 |
0.6/0.5 | 19/0.20 | 1.52±0.05 | 32.4 | 8.43 |
(0.75) | 19/0.23 | 1.70±0.05 | 24.6 | 10.5 |
1 | 19/0.26 | 1.80±0.05 | 20.4 | 12.5 |
1.2 | 19/0.28 | 2.06±0.08 | 16.6 | 16.1 |
(1.5) | 19/0.32 | 2.25±0.08 | 12.7 | 19.5 |
2 | 19/0.36 | 2.41±0.08 | 10.0 | 24.5 |
(2.5) | 37/0.30 | 2.78±0.10 | 7.43 | 32.3 |
3 | 37/0.32 | 2.90±0.10 | 6.63 | 37.3 |
(4) | 37/0.37 | 3.38±0.10 | 4.88 | 46.9 |
5 | 37/0.40 | 3.53±0.10 | 4.13 | 56.5 |
(6) | 37/0.45 | 4.08±0.10 | 3.30 | 68.2 |
8 | 133/0.29 | 5.03±0.10 | 2.30 | 97.0 |
型号及名称
型号 | 名称 | 执行标准 |
FF46-1 | 镀锡铜芯FEP绝缘电线电缆 | GJB 773A/11A-2000 |
FF46P11-1 | 镀锡铜芯FEP绝缘镀锡圆铜线编织屏蔽电线电缆 | |
FF46H3-1 | 镀锡铜芯FEP绝缘FEP护套电线电缆 | |
FF46P11H3-1 | 镀锡铜芯FEP绝缘镀锡圆铜线编织屏蔽FEP护套电线电缆 |
