电机引接线

当前位置: 主页 > 产品中心 > 电机引接线

JEFR-10KV电机引接线

2023-10-31 12:17 已有人浏览 安徽佰能电气有限公司
TAG标签:电机电缆 电机引出电缆 电机引接线
JEFR-10KV电机引接线产品简介开关柜软电缆又称作抽屉柜专项使用电缆,型号有JEFR和JEFR-ZR之分,规格1-240MM2,适用于各种低压开关柜及电机用引接导线,适合于电气公司用阻燃性电器连接或引接使用,具有良好的电气性能。ZR-JEFR开关柜电缆性能:1,导体采用绞合的镀锡铜丝,电缆导体连续运行较高温度为90℃。2,本产品采用乙丙橡皮绝缘,丁晴护套,符合环保要求。3,外护套具有很好的阻燃...

产品分类电机引接线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

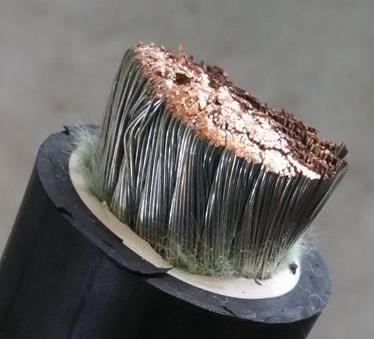

JEFR-10KV电机引接线

产品简介
开关柜软电缆又称作抽屉柜专项使用电缆,型号有JEFR和JEFR-ZR之分,规格1-240MM2,适用于各种低压开关柜及电机用引接导线,适合于电气公司用阻燃性电器连接或引接使用,具有良好的电气性能。
ZR-JEFR开关柜电缆性能:
1,导体采用绞合的镀锡铜丝,电缆导体连续运行较高温度为90℃。
2,本产品采用乙丙橡皮绝缘,丁晴护套,符合环保要求。
3,外护套具有很好的阻燃性及耐油,耐臭氧性能。
生产范围:6mm2~240mm2
电压等级:500V,1000V 3000V 6000V
JEFR-10KV电机引接线

主要型号:
JEFR-6mm2 ,JEFR-10mm2 ,JEFR-16mm2 ,JEFR-25mm2, JEFR-35mm2,JEFR-50mm2,JEFR-70mm2,JEFR-95mm2,JEFR-120mm2,JEFR-185mm2,JEFR-240mm2,
JEFR-ZR-6mm2,JEFR-ZR-10mm2,JEFR-ZR-16mm2 ,JEFR-ZR-25mm2,JEFR-ZR-35 mm2,JEFR-ZR-50mm2,JEFR-ZR-70mm2,JEFR-ZR-95mm2,JEFR-ZR-120mm2,JEFR-ZR-150mm2,JEFR-ZR-185mm2,JEFR-ZR-240mm2。预制分支电缆的质量验收注意事项

为了保证预制分支电缆加工制造准确,产品质量符合要求,须对电缆进行以下项目验收。

1.检查合格证及相关技术文件和***标准生产的产品认证标志。

2.核对主干电缆和分支电缆型号,规格,长度及电压等级是否符合设计要求。

3.电缆外观完好无损,无压扁,扭曲现象,护套无老化及裂纹,电缆封头严密。

4.耐热,阻燃电缆外保护层要有明显标识和制造厂标。

5.对电缆进行绝缘摇测,使用绝缘电阻表量程为1000V,要求电阻值&ge

产品名称:

应用范围:适用于交流额定电压6000V及以下的电机绕组引出连接用

使用特性: 电线导体的长期允许工作温度应不超过90℃。

执行标准:企业标准JB6213-92

产品型号说明:

JEFR

镀锡铜芯导体橡皮绝缘氯丁护套电机引接线

JEFR1*70电机引接线规格结构尺寸附表

规格

导 体

绝 缘

电线外径

导体电阻

结构

外径

标称厚度

较小厚度

标称

公差

Ω/KM

mm?

根/mm

mm

mm

mm

mm

mm

以下

0.75

24/0.20

1.15

2.3

1.97

5.75

±0.25

26.7

1

32/0.20

1.34

2.3

1.97

5.95

±0.25

20

1.5

30/0.25

1.6

2.5

2.15

6.6

±0.30

13.7

2

41/0.25

1.9

2.5

2.15

6.9

±0.30

9.9

2.5

49/0.25

2

2.8

2.42

7.6

±0.30

8.21

4

56/0.30

2.7

2.8

2.42

8.3

±0.30

5.09

6

84/0.30

3.3

3

2.6

9.3

±0.30

3.39

10

84/0.40

4.6

3

2.6

10.6

±0.30

1.95

16

126/0.40

5.8

3.2

2.78

12.2

±0.30

1.24

25

196/0.40

7.3

3.2

2.78

13.7

0.4

0.795

-0.3

35

276/0.40

8.6

3.4

2.96

15.4

0.4

0.565

-0.3

50

396/0.40

10.7

3.4

2.96

17.5

0.4

0.393

-0.3

70

360/0.50

12.4

3.6

3.14

19.6

0.5

0.277

-0.3

95

475/0.50

14.5

3.6

3.14

21.7

0.5

0.21

-0.3

120

608/0.50

16

4

3.5

24

0.5

0.164

-0.3

150

756/0.50

18

4.2

3.68

26.4

0.6

0.132

-0.3

185

925/0.50

20

4.5

3.95

29

0.6

0.108

-0.3

240

1221/0.50

23

4.8

4.22

32.6

0.6
