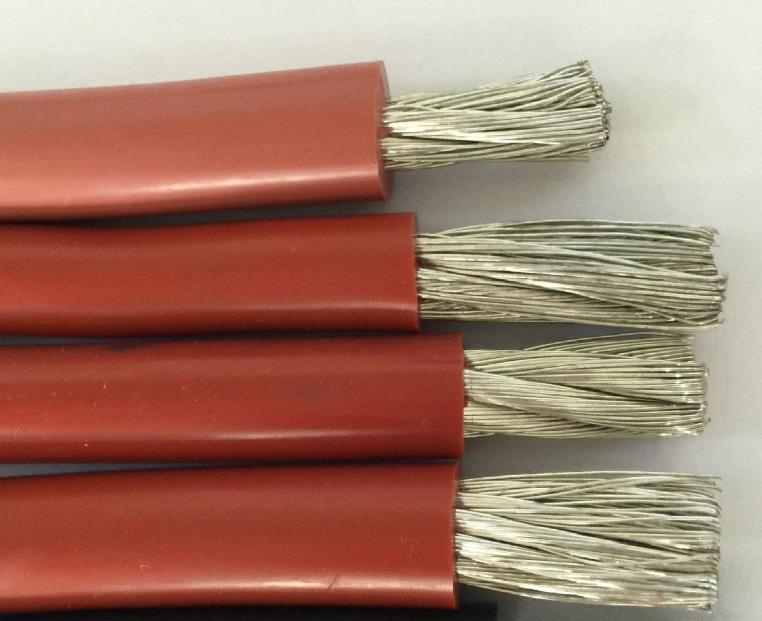

JG/JHXG/JGG硅橡胶绝缘引接线

2023-10-31 12:59 已有人浏览 安徽佰能电气有限公司

TAG标签：电机引接线电机引出电缆电机电缆

执行标准Q/VAHS 28-2006用途　本产品具有耐高低温、耐潮湿、耐老化、耐腐蚀、抗辐射等特点,适用于绝缘电机、电器引接线等。使用条件（1）长期允许工作温度范围：-60～ 180℃（2）安装z小弯曲半径：不小于电缆外径的10倍。技术参数导体标称截面mm2绝缘标称外径mm成品重量kg/km20℃时导体电阻不大于Ω/kmJG、JHXGJGGJG、JHXGJGG500V1000V6000V100...

产品分类电机引接线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

执行标准
Q/VAHS 28-2006
用途
本产品具有耐高低温、耐潮湿、耐老化、耐腐蚀、抗辐射等特点,适用于绝缘电机、电器引接线等。
使用条件
（1）长期允许工作温度范围：-60～ 180℃ （2）安装z小弯曲半径：不小于电缆外径的10倍。
技术参数

导体标称截面mm2	绝缘标称外径mm				成品重量kg/km				20℃时导体电阻不大于Ω/km
	JG、JHXG		JGG		JG、JHXG		JGG
	500V	1000V	6000V	10000V	500V	1000V	6000V	10000V
0.75	3.2	3.6	5.8	6.8	15.4	18.1	38.8	51.4	26.7
1	3.3	3.7	5.9	6.9	18.3	21.1	42.6	55.5	20.0
1.5	3.6	4.0	6.2	7.6	23.6	26.7	49.4	68.9	13.7
2	-	-	6.9	7.9	-	-	62.1	77.0	9.48
2.5	4.1	4.5	7.3	8.5	33.7	37.2	70.3	89.3	8.21
4	5.0	5.4	8.2	9.0	53.6	57.8	96.3	110.2	5.09
6	6.0	64	9.6	10.4	76.1	81.1	132.8	149.0	3.39
10	7.6	7.8	10.8	11.6	130.6	133.7	190.2	208.4	1.95
16	8.7	9.1	12.3	13.1	183.6	191.1	260.3	280.9	1.24
25	10.6	11.0	13.8	14.6	279.4	288.1	358.1	381.0	0.795
35	12.8	13.2	16.0	16.8	391.7	402.2	485.1	511.7	0.565
50	15.1	15.5	17.9	18.7	551.8	564.1	645.0	674.5	0.393
70	16.5	16.9	19.7	20.5	749.9	763.4	867.0	899.5	0.277
95	18.9	19.3	21.7	22.5	982.6	998.0	1097.5	1133.2	0.210
120	20.8	21.2	24.4	26.4	1232.5	1249.5	1396.9	1499.6	0.164
150	23.7	24.1	27.3	293	1532.8	1552.1	1718.0	1832.6	0.132
185	25.1	25.5	29.3	31.3	1842.1	1862.6	2073.0	2195.5	0.108
240	28.5	28.9	32.9	34.9	2435.2	2435.2	2685.1	2822.1	0.0871

型号及名称

型号	名称	主要用途
JG、JHXG	硅橡胶绝缘引接线	用于1140V及以下的F级，H级绝缘电机和电器引接线
JGG	硅橡胶绝缘高压引接线	用于6000V-10000V之间的绝缘电机、电器用引接线
