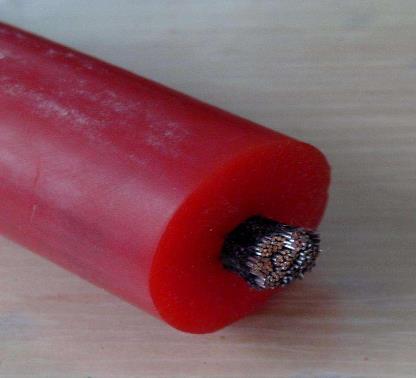

JBHG-1140V电机引接线0.75/1.0/2.5/4/6/10mm2

产品特性:

额定电压： 1.14KV-10KV

l额定温度：-60℃～ 180℃

l导体：镀锡铜丝

l绝缘体：硅橡胶

电线印字：

JBHG 0.75mm²～240mm² 200℃ 6000V

JBHG硅橡胶电机引接线 特性项目 特性规格 引用标准

外 观 表面光洁,色泽均匀,无松散 Q/320281ANX01-2006

火花试验 AC25KV/ 0.15 S GB 5013.3-1997

耐压测试 18KV/5min 　

绝缘 老化前 抗张强度 ≥5.0N/mm² 　

机械 断裂伸长率 ≥150% 　

性能 老化后 抗张强度 ≥4.0N/mm² 　

　 （200±3℃×240h） 断裂伸长率 ≥120% 　

有害物质控制 符合ROHS指令 欧盟—2002/95/EC

JBHG硅橡胶电机引接线6000V结构尺寸附表

规格 导 体 绝 缘 电线外径 导体电阻

结构 外径 标称厚度 较小厚度 标称 公差 Ω/KM

mm² 根/mm mm mm mm mm mm 以下

0.75 24/0.20 1.15 2.3 1.97 5.75 ±0.25　　 26.7

1 32/0.20 1.34 2.3 1.97 5.95 ±0.25　　 20

1.5 30/0.25 1.6 2.5 2.15 6.6 ±0.30　 13.7

2 41/0.25 1.9 2.5 2.15 6.9 ±0.30　 9.9

2.5 49/0.25 2 2.8 2.42 7.6 ±0.30　 8.21

4 56/0.30 2.7 2.8 2.42 8.3 ±0.30　 5.09

6 84/0.30 3.3 3 2.6 9.3 ±0.30　 3.39

10 84/0.40 4.6 3 2.6 10.6 ±0.30　 1.95

16 126/0.40 5.8 3.2 2.78 12.2 ±0.30　 1.24

25 196/0.40 7.3 3.2 2.78 13.7 0.4 0.795

-0.3

35 276/0.40 8.6 3.4 2.96 15.4 0.4 0.565

-0.3

50 396/0.40 10.7 3.4 2.96 17.5 0.4 0.393

-0.3

70 360/0.50 12.4 3.6 3.14 19.6 0.5 0.277

-0.3

95 475/0.50 14.5 3.6 3.14 21.7 0.5 0.21

-0.3

120 608/0.50 16 4 3.5 24 0.5 0.164

-0.3

150 756/0.50 18 4.2 3.68 26.4 0.6 0.132

-0.3

185 925/0.50 20 4.5 3.95 29 0.6 0.108

-0.3

240 1221/0.50 23 4.8 4.22 32.6 0.6
