耐低温电缆

当前位置: 主页 > 产品中心 > 耐低温电缆

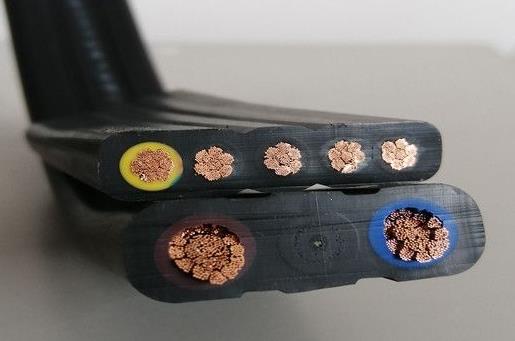

YFFB-TH-耐寒扁型电缆3x50+1x25

2023-11-02 18:20 已有人浏览 安徽佰能电气有限公司
TAG标签:耐寒电缆 耐低温电缆
YFFB-TH-耐寒扁型电缆特点及用途:扁电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长。广泛用于冶金、电力、石化、电子、汽车制造等行业。YFFB-TH-耐寒扁型电缆的详细资料:YFFB-TH-耐寒扁型电缆产品执行标准:电缆...

产品分类耐低温电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

YFFB-TH-耐寒扁型电缆特点及用途:扁电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长。广泛用于冶金、电力、石化、电子、汽车制造等行业。
YFFB-TH-耐寒扁型电缆的详细资料:
YFFB-TH-耐寒扁型电缆产品执行标准:电缆主要性能(符合Q/ZB01-2002


YFFB-TH-耐寒扁型电缆技术性能
1、扁电缆执行标准阻燃耐火特性试验执行GB12666-90要求。
2、使用特性 1.交流额定电压:U0/U 0.6/1KV zui高工作温度: 180℃zui低环境温度:固定敷设-60℃。2.扁电缆安装敷设温度应不低于-25℃。 3.电缆允许弯曲半径:电缆zui小为电缆外径的15倍。
电缆额定工作电压交流450/750V及以下。
电缆使用环境温度为-40℃~70℃。

电缆zui小弯曲半径为电缆小边长度的10倍。

各截面绝缘线芯70℃绝缘电阻zui小值(Rimin)如下:(符合GB5023-1997)
截面mm20.7511.52.546101625355070~95120~185240
Romax(MΩ.m)1110109765.64.64.43.83.73.22.92.8


各截面导电线芯20℃直流电阻zui大值(Romax)如下:(符合GB/T3956-1997)
截面mm2
0.75
1
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
Romax
(Ω/km)
26.0
19.5
13.3
7.98
4.95
3.30
1.91
1.21
0.780
0.551
0.386
0.272
0.206
0.161
0.129
0.106
0.0801

成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。
绝缘及护套zui小抗拉强度10N/mm2,zui小断裂伸长率150%,-40℃低温卷绕无裂痕,-40℃低温拉伸zui小伸长率20%。
不同环境不同温度载流量校正系数
10
15
20
25
30
35
40
Ki
1.41
1.35
1.29
1.22
1.15
1.08
1.00
45
50
55
60
65
70

Ki
0.91
0.82
0.71
0.58
0.41
0.18

YFFB-TH-耐寒扁型电缆型号说明:丁晴聚氯乙烯绝缘及护套扁平形软电缆
1、扁电缆的结构特点
2、导电线芯采用软结构,确保电缆柔软性能好。
3、绝缘和保护层材料采用丁聚物,提高电缆柔软特性和防腐、耐寒特性。
4、绝缘线芯分色,为敷设安装提供方便。
5、可按顾客需要,在缆芯两侧增加钢丝绳或其他承力元件(YFFBJ型)
YFFB普通型YFFBP屏蔽性
YFFBJ加强型YFFB-TH三防型




YFFB-TH-耐寒扁型电缆应用领域:
YFFB-TH-耐寒扁型电缆使用于工作电压450/750V级以下,环境温度-30~70℃的起重、运输、机械、电气、矿山等行业各种移动动力装置的电源连接及控制信号照明等。使用范围扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。具有以下特点:绝缘和护套等用丁晴复合物。提高电缆柔软特性及防腐耐寒等性能。可按顾客需要,在线芯两侧增加钢丝绳或其他承力元件。
