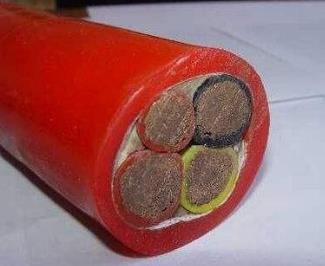

YJVHD 4×50耐低温动力电缆_耐低温电缆

YJVHD耐低温动力电缆，广泛应用恶劣的高寒环境，如发电、冶金、化工、石油、港口等恶劣环境电器设备之间的连接。在高寒气候下仍保持良好的弹性和弯曲性能。目前我们生产的耐寒电缆已经在各个行业及恶劣坏境下使用.

【详细说明】

YJVHD 3×50+1×25耐低温动力电缆

耐低温动力电缆固定敷设用电缆低压电力电缆型号名称及适用范围：

型号	名称	适用范围
YJVHD	铜芯交联聚乙烯绝缘氯乙烯护套耐低温电力电缆	室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中。
YJLYHD	铝芯交联聚乙烯绝缘乙烯护套耐低温电力电缆
YJYHD	铜芯交联聚乙烯绝缘氯乙烯护套耐低温电力电缆
YJLYHD	铝芯交联聚乙烯绝缘氯乙烯护套耐低温电力电缆
YJVHD22	铜芯交联聚乙烯绝缘钢带铠装PVC护套耐低温电力电缆	室内、隧道、电缆沟内，或埋地敷设等，能承受一定机械外力，但不能承受大的拉力。
YJLVHD22	铝芯交联聚乙烯绝缘钢带铠装PVC护套耐低温电力电缆
YJVHD23	铜芯交联聚乙烯绝缘钢带铠装PVC护套耐低温电力电缆
YJLVHD23	铝芯交联聚乙烯绝缘钢带铠装PVC护套耐低温电力电缆
YJVHD32	铜芯交联聚乙烯绝缘细钢丝铠装PVC护套耐低温电力电缆	室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力。
YJLVHD32	铝芯交联聚乙烯绝缘细钢丝铠装PVC护套耐低温电力电缆
YJVHD 33	铜芯交联聚乙烯绝缘细钢丝铠装PVC护套耐低温电力电缆
YJLVHD 33	铝芯交联聚乙烯绝缘钢带铠装PVC护套耐低温电力电缆

耐低温动力电缆规格型号，技术参数，载流量:

YJVHD -0.6/1KV交联电力电缆
序号	导线标称截面（mm2）	绝缘厚度（mm）	护套厚度（mm）	电缆近似外径（mm）	电缆近似重量（kg/km)		20℃导体电阻 ≤（Ω/km）		试验电压.	电缆载流量（A）
					电缆近似重量（kg/km)		20℃导体电阻 ≤（Ω/km）		试验电压.	在空气中		直埋土壤中
					Cu	Al	Cu	Al	kv/5min	Cu	Al	Cu	Al

1	1×1.5	0.7	1.5	6	53	—	12.1	—	3.5	25	—	35	—
2	1×2.5	0.7	1.5	6	68	53	7.41	12.1	3.5	30	25	45	35
3	1×4	0.7	1.5	7	87	64	4.61	7.41	3.5	45	35	60	50
4	1×6	0.7	1.5	7	110	73	3.08	4.61	3.5	55	45	70	55
5	1×10	0.7	1.5	8	155	95	1.83	3.08	3.5	75	60	95	75
6	1×16	0.7	1.5	9	220	120	1.15	1.91	3.5	100	80	125	100
7	1×25	0.9	1.5	10	345	190	0.727	1.20	3.5	140	115	160	130
8	1×35	0.9	1.5	12	424	207	0.524	0.868	3.5	185	140	190	150
9	1×50	1.0	1.5	13	555	245	0.387	0.641	3.5	210	170	225	180
10	1×70	1.1	1.5	14	770	336	0.268	0.443	3.5	270	215	280	225
11	1×95	1.1	1.5	16	1040	455	0.193	0.320	3.5	340	275	335	270
12	1×120	1.2	1.5	18	1290	550	0.153	0.253	3.5	400	320	380	305
13	1×150	1.4	2.0	21	1590	650	0.124	0.206	3.5	460	370	425	340
14	1×185	1.6	2.0	23	1944	804	0.0991	0.164	3.5	530	415	480	375
15	1×240	1.7	2.0	25	2510	1021	0.0754	0.125	3.5	625	490	555	435
16	1×300	1.8	2.0	34	3042	1160	0.0601	0.100	3.5	795	615	910	710
17	1×400	2.0	2.1	37	3869	1469	0.0470	0.0778	3.5	930	730	1050	820
18	1×500	2.2	2.2	41	4910	1829	0.0366	0.0605	3.5	1080	850	1190	940
19	1×630	2.4	2.3	45	6220	2305	0.0283	0.0469	3.5	1250	1000	1350	1080
20	1×800	2.6	2.4	46	7870	2910	0.0221	0.0367	3.5	1440	1160	1520	1220
21	1×1000	2.8	2.6	51	9804	3604	0.0176	0.0291	3.5	1630	1330	1690	1380

22	3×1.5	0.7	1.5	10	145	—	12.1	—	3.5	25	—	30	—
23	3×2.5	0.7	1.5	11	185	140	7.41	12.1	3.5	30	25	35	30
24	3×4	0.7	1.5	12	250	175	4.61	7.41	3.5	40	30	50	40
25	3×6	0.7	1.5	13	320	210	3.08	4.61	3.5	50	40	60	45
26	3×10	0.7	1.5	15	450	260	1.83	3.08	3.5	65	50	80	60
27	3×16	0.7	1.5	17	640	340	1.15	1.91	3.5	85	65	100	80
28	3×25	0.9	2.0	21	940	470	0.727	1.20	3.5	115	90	130	100
29	3×35	0.9	2.0	23	1260	600	0.524	0.868	3.5	145	110	155	120
30	3×50	1.0	2.0	27	1670	730	0.387	0.641	3.5	175	130	185	140
31	3×70	1.1	2.0	30	2280	970	0.268	0.443	3.5	220	170	225	175
32	3×95	1.1	2.0	34	3020	1240	0.193	0.320	3.5	270	205	270	210
33	3×120	1.2	2.5	38	3790	1540	0.153	0.253	3.5	315	240	305	235
34	3×150	1.4	2.5	42	4750	1940	0.124	0.206	3.5	360	275	345	265
35	3×185	1.6	2.5	45	5654	2248	0.0991	0.164	3.5	420	320	390	301
36	3×240	1.7	3.0	51	7243	2723	0.0754	0.125	3.5	500	385	455	355
37	3×300	1.8	3.0	52	9465	3675	0.0601	0.100	3.5	570	445	430	395
38	3×400	2.0	3.0	54	12066	4506	0.0470	0.0778	3.5	670	530	580	460

39	4×4	0.7	1.5	13	253	155	4.61	7.41	3.5	40	30	50	40
40	4×6	0.7	1.5	14	337	184	3.08	4.61	3.5	50	40	60	45
41	4×10	0.7	1.5	16	501	258	1.83	3.08	3.5	65	50	80	60
42	4×16	0.7	2.0	19	778	366	1.15	1.91	3.5	85	65	100	80
43	4×25	0.7	2.0	22	1160	540	0.727	1.20	3.5	115	90	130	100
44	4×35	0.9	2.0	25	1554	686	0.524	0.868	3.5	145	110	155	120
45	4×50	1.0	2.0	28	2148	907	0.387	0.641	3.5	175	130	185	140
46	4×70	1.1	2.0	32	2928	1192	0.268	0.443	3.5	220	170	225	175
47	4×95	1.1	2.5	37	3954	1598	0.193	0.320	3.5	270	205	270	210
48	4×120	1.2	2.5	42	4925	1949	0.153	0.253	3.5	315	240	305	235
49	4×150	1.4	3.0	46	6238	2517	0.124	0.206	3.5	360	275	345	265
50	4×185	1.6	3.0	51	7562	3091	0.0991	0.164	3.5	420	320	390	305
51	4×240	1.7	3.0	57	9836	3825	0.0754	0.125	3.5	500	385	455	355
52	4×300	1.8	3.0	59	12550	4830	0.0601	0.100	3.5	570	445	430	395
53	4×400	2.0	3.0	62	15929	5840	0.0470	0.0778	3.5	670	530	580	460

54	3×4+1×2.5	0.7	1.5	13	236	147	4.61	7.41	3.5	40	30	50	40
55	3×6+1×4	0.7	1.5	14	316	187	3.08	4.61	3.5	50	40	60	45
56	3×10+1×6	0.7	1.5	16	461	234	1.83	3.08	3.5	65	50	80	60
57	3×16+1×10	0.7	1.5	18	679	322	1.15	1.91	3.5	85	65	100	80
58	3×25+1×16	0.9	2.0	22	1065	505	0.727	1.20	3.5	115	90	130	100
59	3×35+1×16	0.9	2.0	24	1360	615	0.524	0.868	3.5	145	110	155	120
60	3×50+1×25	1.0	2.0	28	1901	816	0.387	0.641	3.5	175	130	185	140
61	3×70+1×35	1.1	2.0	31	2585	1085	0.268	0.443	3.5	220	170	225	175
62	3×95+1×50	1.1	2.0	36	3518	1440	0.193	0.320	3.5	270	205	270	210
63	3×120+1×70	1.2	2.5	40	4443	1766	0.153	0.253	3.5	315	240	305	235
64	3×150+1×70	1.4	2.5	44	5326	2100	0.124	0.206	3.5	360	275	345	265
65	3×185+1×95	1.6	3.0	48	6682	2650	0.0991	0.164	3.5	420	320	390	305
66	3×240+1×120	1.7	3.0	53	8501	3291	0.0754	0.125	3.5	500	385	455	355
67	3×300+1×150	1.8	3.1	57	11155	4440	0.0601	0.100	3.5	570	445	430	395
68	3×240+1×240	2.0	3.1	60	14470	5392	0.0470	0.0778	3.5	670	530	580	460

用途：YJVHD耐低温动力电缆，广泛应用恶劣的高寒环境，如发电、冶金、化工、石油、港口等恶劣环境电器设备之间的连接。在高寒气候下仍保持良好的弹性和弯曲性能。目前我们生产的耐寒电缆已经在各个行业及恶劣坏境下使用.

使用特点

a、YJVHD耐低温动力电缆具有优异的耐寒性能，耐寒护套在-40℃，16H的低温冲击条件下按GB/T2951进行试验后无任何目力可见的裂纹。

b、电缆导体长期允许高工作温度为90℃。

c、短路时（长持续时间不超过5s）电缆导体的高温度不超过250℃。

d、电缆的低长期使用温度为-40℃，电缆的敷设温度不低于-10℃，弯曲半径为：单芯电缆不小于电缆直径的20倍；多芯电缆不小于电缆直径的15倍。
