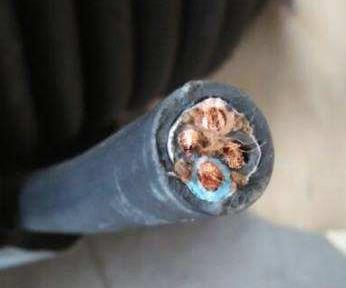

BPFFP变频电缆3×2.5+3×0.5

变频电缆特点及用途: BPFFP变频电缆适用于交流额定电压1/3KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行，广泛用于冶金、电力、石化等行业。

产品执行标准: BPFFP变频电缆执行企业标准。阻燃耐火特性试验执行GB12666-90标准

基本型号及名称

表1

型号	名称
BPGGP	硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPGGP2	硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPGGPP2	硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGGP3	硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPGVFP	硅橡胶绝缘丁青护套铜丝编织屏蔽耐高温变频电力电缆。
BPGVFP2	硅橡胶绝缘丁青护套铜带绕包屏蔽耐高温变频电缆。
BPGVFPP2	硅橡胶绝缘丁青护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGVFP3	硅橡胶绝缘丁青护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPFFP	氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPFFP2	氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPFFPP2	氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆
BPFFP3	氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPVVP	聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。
BPVVP2	聚氯乙烯绝缘和护套铜带绕包屏蔽变频西安电线电缆。
BPVVPP2	聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPVVP3	聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。
BPYJVP	交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。
BPYJVP2	交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。
BPYJVPP2	交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPYJVP3	交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。

　　备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。

电缆规格

主线芯截面

型号

芯数

标称截面mm2

全部型号

3+3

3+1

4，6，10，16，25，35，50，70，95，

120，150，185，240

接地线芯截面

主线芯标称截面mm2	接地线芯截面mm2
4	1(0.75)
6	1.5(1)
10	2.5(1.5)
16, 25	4(2.5)
35	6
50, 70	10
95	16
120, 150	25
185	35
240	50(35)

BPFFP变频电缆使用特性：

　　1．交流额定电压：U0/U 1/3KV

　　高工作温度：硅橡胶绝缘180℃

　　氟46绝缘200℃和260℃两种

　　聚氯乙烯绝缘70℃

　　交联聚乙烯90℃

　　低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。

　　2．电缆安装敷设温度应不低于-25℃。

　　3．电缆允许弯曲半径：电缆小为电缆外径的10倍

代号名称和含义

表2

代号	代号含义
BP	变频电力电缆
铜导体	省略
G	硅橡胶绝缘或护套
F	F46绝缘或护套
V	聚氯乙烯绝缘或护套
YJ	交联聚乙烯绝缘
VF	丁青护套
P(P1)	铜编织屏蔽(镀锡编织屏蔽)
P2	计算机电缆铜带绕包屏蔽
P3	铝聚酯复合膜绕包屏蔽
PP2	铜丝编织铜带绕包屏蔽
