BPTVVPP2复合屏蔽变频电机专用电缆

BPTVVPP2复合屏蔽变频电机专用电缆制造依据

BPTVVPP2复合屏蔽变频电机专用电缆参照GB12706-91、IEC502、IEC92-359等有关标准和规范制造。

BPTVVPP2复合屏蔽变频电机专用电缆适用范围

复合屏蔽变频电机专用电缆适用于额定电压0.6/1kV及以下,与变频电机相匹配的动力传输系统中屏蔽要求严格的动力线路及输配电线路。

复合屏蔽变频电机专用电缆产品主要技术指示

复合屏蔽变频电机专用电缆型号、名称及长期工作温度

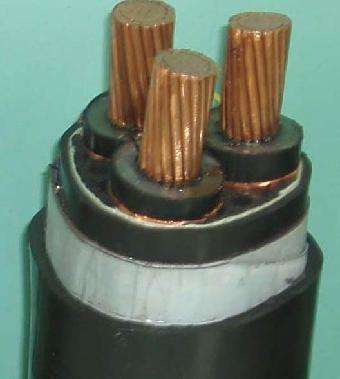

结构简图

电缆参考外径

标称截面mm2	绝缘厚度mm		护套厚度mm	电缆外径
	绝缘厚度mm			BPTVVPP2（BPTGGPP2 BPTGQQPP2BPTGTGPP2）				BPTYJVPP2（BPTF46PP2BPTF46GPP2）
	PVC	XLPE		2	3	4	3+1	2	3	4	3+1
1.5	0.8	0.7	1.8	12.0	12.5	/	/	11.4	11.8	12.6	/
2.5	0.8	0.7	1.8	12.7	13.5	14.5	/	12.5	13.0	14.0	/
4	1.0	0.7	1.8	14.5	15.4	16.5	16.0	13.5	14.0	15.0	15.0
6	1.0	0.7	1.8	15.5	16.5	17.6	17.0	14.5	15.3	16.5	16.0
10	1.0	0.7	1.8	15.5	16.5	17.6	17.0	14.5	15.3	16.5	16.0
16	1.0	0.7	1.8	18.5	19.5	21.8	21.2	16.3	18.0	19.5	18.7
25	1.2	0.9	1.8	24.0	25.0	27.5	27.0	22.8	24.0	26.2	25.8
35	1.2	0.9	1.8	26.0	27.6	30.5	30.0	25.0	26.6	29.0	28.5
50	1.4	1.0	2.0	23.2	28.0	32.5	32.0	28.1	30.0	32.5	31.3
40	1.4	1.1	2.1	26.0	30.5	35.6	35.0	32.5	34.8	38.4	38.0
95	1.6	1.1	2.3	30.5	35.0	41.5	41.0	36.6	39.0	43.3	41.8
120	1.6	1.2	2.4	33.0	38.7	45.8	45.0	40.5	43.5	48.0	46.9
150	1.8	1.4	2.6	36.2	43.5	50.5	50.0	45.0	48.0	53.5
185	2.0	1.6	2.8	40.0	47.5	55.5	55.0	50.0	53.5	59.5	58.5
240	2.2	1.7	3.0	/	54.0	57.0	57.0	56.0	60.0	66.5	65

复合屏蔽变频电机专用电缆产品特点及使用特性

1、采用复合屏蔽、能抗静电耦合、电磁感应、电波、接地不良以及电源线传导干扰。

2、当线路出现高次潜波电流分量时，屏蔽层电流总和为低，不对外界产生干扰。

3、具有较低而均匀的正（逆）序和低序阻抗，与普通四芯电缆相比，它有利与改善供电品质。

4、屏蔽层在低序工作状态下的电阻值，比普通电缆的四芯导体低得多，故有利于新型短路自动保护设备的应用，有利于电缆及其它相关设备的安全运行。

5、屏蔽层和电缆主芯截面有一定比例，起到了PE保护作用。

6、小弯曲直径为电缆弯曲试验用圆柱体的两倍。
