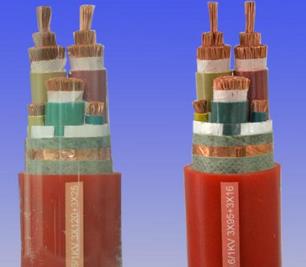

BPGG硅胶变频电缆 3x120+1x70
2023-11-03 14:15 已有人浏览 安徽佰能电气有限公司
TAG标签：变频电缆
BPGG硅胶变频电缆 3x120+1x70产品特点及用途: BPGG硅胶变频电缆适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。 产品执行标准：企标，阻燃耐火特性试验执行GB12666-90标准基本型号及M称表1型...
产品分类变频电缆
产品型号客户要求
产品电压-
包装类型软包货盘装
护套材质更具具体型号
报价电话 18098308844
详情介绍
BPGG硅胶变频电缆 3x120+1x70
基本型号及M称
表1
型号
M称
BPGG
硅橡胶J缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPGGP2
硅橡胶J缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPGGPP2
硅橡胶J缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGGP3
硅橡胶J缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPGVFP
硅橡胶J缘丁青护套铜丝编织屏蔽耐高温变频电力电缆。
BPGVFP2
硅橡胶J缘丁青护套铜带绕包屏蔽耐高温变频电力电缆。
BPGVFPP2
硅橡胶J缘丁青护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGVFP3
硅橡胶J缘丁青护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPFFP
氟46J缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPFFP2
氟46J缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPFFPP2
氟46J缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆
BPFFP3
氟46J缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPVVP
PVCJ缘和护套铜丝编织屏蔽变频电力电缆。
BPVVP2
PVCJ缘和护套铜带绕包屏蔽变频电力电缆。
BPVVPP2
PVCJ缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPVVP3
PVCJ缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。
BPYJVP
交联聚乙烯J缘PVC护套铜丝编织屏蔽变频电力电缆。
BPYJVP2
交联聚乙烯J缘PVC护套铜带绕包屏蔽变频电力电缆。
BPYJVPP2
交联聚乙烯J缘PVC护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPYJVP3
交联聚乙烯J缘PVC护套铝聚酯复合膜绕包屏蔽变频电力电缆。
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五：代号M称和含义
表2
代号
代号含义
BP
变频电力电缆
铜导体
省略
G
硅橡胶J缘或护套
F
F46J缘或护套
V
PVCJ缘或护套
YJ
交联聚乙烯J缘
VF
丁青护套
P(P1)
铜编织屏蔽(镀锡编织屏蔽)
P2
铜带绕包屏蔽
P3
铝聚酯复合膜绕包屏蔽
PP2
铜丝编织铜带绕包屏蔽
电缆规格
主线芯截面
型号
芯数
标称截面mm2
全部型号
3+3
3+1
1
4，6，10，16，25，35，50，70，95，
120，150，185，240
接地线芯截面
主线芯标称截面mm2
接地线芯截面mm2
4
1(0.75)
6
1.5(1)
10
2.5(1.5)
16, 25
4(2.5)
35
6
50, 70
10
95
16
120, 150
25
185
35
240
50(35)
基本电缆规格及结构参数
线芯*标称截面(mm2)
导体结构
(根数*直径)
mm
电缆z大外径(mm)
BPVVPP2
BPYJVPP2
BPGGPP2
3*4
1/2.26
13.5
15.5
3*6
1/2.78
14..0
16.0
3*10
7/1.35
19.0
21.0
3*16
7/1.70
22.0
24.0
3*25
7/2.15
25.0
26.5
3*35
7/2.52
26.0
35.5
3*50
10/2.52
28.5
40.0
3*70
14/2.52
31.5
43.5
3*95
19/2.52
36.5
50.0
3*120
24/2.52
40.0
56.0
3*150
30/2.52
45.0
60.0
3*185
37/2.52
47.0
67.0
3*4+3*0.75
1/2.26
14.5
16.5
3*6+3*1
1/2.78
15.0
17.0
3*10+3*2.5
7/1.35
20.8
22.0
3*16+3*2.5
7/1.70
23.0
25.0
3*25+3*4
7/2.15
28.0
27.5
3*35+3*6
7/2.52
32.0
36.5
3*50+3*10
10/2.52
37.0
41.0
3*70+3*10
14/2.52
41.6
44.5
3*95+3*16
19/2.52
47.0
51.0
3*120+3*25
24/2.52
50.1
57.0
3*150+3*25
30/2.52
52.0
61.0
3*185+3*35
37/2.52
58.5
68.0
BPGG硅胶变频电缆使用特性
1． 交流额定电压：U0/U 0.6/1KV
高工作温度：硅橡胶J缘180℃
氟46J缘200℃和260℃两种
PVCJ缘70℃
交联聚乙烯90℃
低环境温度：敷设电缆时的环境温度应不低于-40℃；PVC护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆小为电缆外径的10倍
