变频电缆BPLTER-GS ZR-BPLTER-GS NH-BPLTER-GS

2023-11-03 14:34 已有人浏览 安徽佰能电气有限公司
TAG标签:变频电缆
变频电缆 BPLTER-GS ZR-BPLTER-GS NH-BPLTER-GS 变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。变频电缆的结构包括三根主线绝缘线、三根低线绝缘线,在主线绝缘线和低线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层,形成3+3线芯结构,使电...

产品分类变频电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

变频电缆 BPLTER-GS ZR-BPLTER-GS NH-BPLTER-GS

   变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

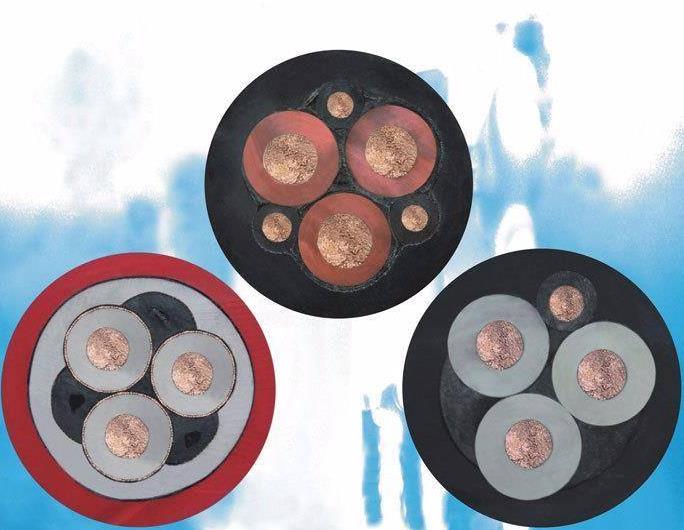

变频电缆的结构包括三根主线绝缘线、三根低线绝缘线,在主线绝缘线和低线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层,形成3+3线芯结构,使电缆具有较强的耐电压冲击性,能经受高速频繁变频时的脉冲电压,对变频电器起到良好的保护作用。

BPLTER-GS变频电缆详细介绍:


允许温度及工作电压:

1、允许导体连续工作高温度180摄氏度。短路时高温度250摄氏度。

2、在运输、储存、辐射、搬运和作业时自由弯曲≥+5℃,固定敷设≥-10℃。

3、额定电压:600/1000V,交流试验电压3500V。


技术数据

1、导体按五类的软绞合无氧铜导体。

2、耐候耐温树脂绝缘,护套。

3、软超屏蔽层。



BPYJVTP2-TK 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。

ZRBPYJVTP2-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。

BPYJVP12-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。

ZRBPYJVP12-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。

BPYJVPX12R-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。

ZRBPYJVPX12R-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。

改变直流电机转速来调节发电机的输出频率,中频电压的波形能维持形状规则的正弦波,当时电缆的设计思路是降低线路阻抗和集肤效应,采取同轴电缆和扩大内导体直径,电缆在冶金工业上应用良好。目前的变频电源是通过可控硅元件调频,较大程度上改变了波形特性,从而对电机和电缆带来了新问题。

产品特点:

1、较低的有效电容。

2、具有屏蔽性能。

3、良好的耐火燃烧性能,可用于危险区域。

4、低传输阻抗,该电缆含有屏蔽层,以防止电磁干扰,传输阻抗RX是对屏蔽抗感应和电容来合的有效性的度量,低传输阻抗可提供良好的电磁相容性。

5、对称的三芯设计,好的电磁相容性,比四芯电缆好的性能。三根耐候耐温树脂绝缘线芯在缝隙处均匀等距绞合,形成一种真正的同心结构
