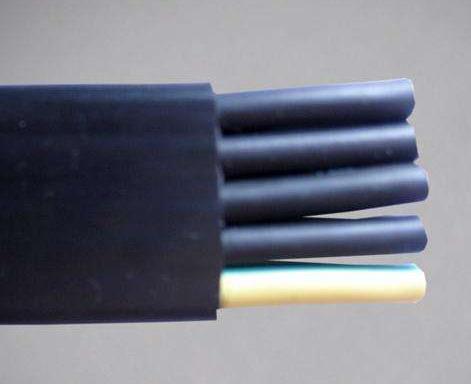

ZR-YFFPB ZR-YFFPBG阻燃耐弯折扁电缆

2023-11-06 21:54 已有人浏览 安徽佰能电气有限公司
TAG标签：行车电缆 行车专用电缆
结构：导体：采用多股柔性无氧铜丝符合DIN VDE0295等级5绝缘：优质耐油、阻燃聚氯乙烯混合体 颜色：彩色线芯或编码线芯 接地黄绿芯线护套：优质耐油、阻燃聚氯乙烯混合体 颜色：黑色或灰色. 【详细说明】耐低温行车扁电缆执行标准：执行标准GB/T 3956-2008 电缆的导体GB/T 4910-2009 镀锡圆铜线GB/T...

产品分类行车电缆

产品型号行车专用电缆，行车电缆

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

结构：导体：采用多股柔性无氧铜丝符合DIN VDE0295等级5绝缘：优质耐油、阻燃聚氯乙烯混合体 颜色：彩色线芯或编码线芯 接地黄绿芯线护套：优质耐油、阻燃聚氯乙烯混合体 颜色：黑色或灰色. 【详细说明】

耐低温行车扁电缆执行标准：

执行标准

GB/T 3956-2008                   电缆的导体

GB/T 4910-2009                   镀锡圆铜线

GB/T 3048.1～16-2007             电线电缆电性能试验方法

GB/T 3953-2009                   电工圆铜线

GB/T 2951-2008                   电缆绝缘和护套材料通用试验方法

GB/T 4909.1～12-2009             裸电线试验方法

GB/T 8170-2008                   数值修约规则

GB/T 7954.1～11-1987             电线电缆橡皮绝缘和橡皮护套

GB/T 2952.1～3-2008              电缆外护层

GB/T 18380.1～2-2008             电缆在火焰条件下的燃烧实验

GB/T 12706.1～4-2008             额定电压1KV(Um=1.2KV)

35KV(Um=40.5KV)               挤包绝缘电力电缆

GB 5013.1～5-2008                额定电压450/750V及以下橡皮绝缘电缆

GB 6995.1～5-2008                电线电缆识别标志

GB 9330.1～2-2008                塑料绝缘控制电缆

JB/T 8137.1～4-1999              电线电缆交货盘


耐低温行车扁电缆规格型号


芯数×截面

mm2

芯数

根/直径mm

绝缘厚度

mm

护套厚度

mm

电缆z大外径

mm

YFFB2*2.5

49/0.25

0.9

2.2

8.3×14.0

YFFB2*4

56/0.30

1.0

2.2

9.0×15.4

YFFB2*6

84/0.30

1.0

2.4

10×17.2

YFFB2*10

84/0.40

1.2

2.4

12.1×21.4

YFFB2*16

126/0.40

1.3

2.6

14.0×24.7

YFFB2*25

196/0.40

1.4

2.7

15.8×28.2

YFFB2*35

276/0.40

1.5

2.8

17.7×32.0

YFFB2*50

396/0.40

1.8

3.0

20.2×36.8

YFFB2*70

360/0.50

1.9

3.2

23.0×42.2

YFFB2*95

475/0.50

2.0

3.4

26.3×48.6

YFFB2*120

608/0.50

2.2

3.6

28.6×53.0

YFFB2*150

760/0.50

2.6

4.0

32×59.2

YFFB2*185

942/0.50

2.8

4.5

36.6×67.4

YFFB3*2.5

49/0.25

0.9

2.2

8.3×19.7

YFFB3*4

56/0.30

1.0

2.2

9.0×21.8

YFFB3*6

84/0.30

1.0

2.4

10×24.4

YFFB3*10

84/0.40

1.2

2.4

12.1×30.7

YFFB3*16

126/0.40

1.2

2.6

14.0×35.5

YFFB3*25

196/0.40

1.4

2.7

15.8×40.6

续表


5  YFFB型电缆结构参数表




芯数×截面

mm2

芯数

根/直径mm

绝缘厚度

mm

护套厚度

mm

电缆z大外径

mm

YFFB3*35

276/0.40

1.4

2.8

17.7×46.3

YFFB3*50

396/0.40

1.6

3.0

20.2×53.4

YFFB3*70

360/0.50

1.6

3.2

23.0×61.4

YFFB3*95

475/0.50

1.8

3.4

26.3×70.9

YFFB3*120

608/0.50

2.2

3.6

28.6×77.4

YFFB3*150

760/0.50

2.6

4.0

32×86.4

YFFB3*185

942/0.50

2.8

4.5

36.6×98.2

YFFB4*2.5

49/0.25

0.9

1.3

8.3×25.4

YFFB4*4

56/0.30

1.0

1.3

9.0×28.2

YFFB4*6

84/0.30

1.0

1.4

10×31.6

YFFB4*10

84/0.40

1.2

1.8

12.1×40.0

YFFB4*16

126/0.40

1.2

1.9

14.0×46.3

YFFB4*25

196/0.40

1.4

2.2

15.8×53.0

YFFB4*35

276/0.40

1.4

2.4

17.7×60.6

YFFB4*50

396/0.40

1.6

2.8

20.2×70.0

YFFB4*70

360/0.50

1.6

3.2

23.0×80.6

YFFB4*95

475/0.50

1.8

3.6

26.3×93.2

YFFB4*120

608/0.50

2.2

3.7

28.6×101.8

YFFB4*150

760/0.50

2.6

3.8

32×113.6

YFFB4*185

942/0.50

2.8

4.5

36.6×129.0

YFFB5*2.5

49/0.25

0.9

1.3

8.3×31.1

YFFB5*4

56/0.30

1.0

1.3

9.0×34.6

YFFB5*6

84/0.30

1.0

1.4

10×38.8

YFFB5*10

84/0.40

1.2

1.8

12.1×49.3

YFFB5*16

126/0.40

1.2

1.9

14.0×57.1

YFFB5*25

196/0.40

1.4

2.2

15.8×65.4

YFFB5*35

276/0.40

1.4

2.4

17.7×74.9

YFFB5*50

396/0.40

1.6

2.8

20.2×86.6

YFFB5*70

360/0.50

1.6

3.2

23.0×99.8

YFFB5*95

475/0.50

1.8

3.6

26.3×115.5

YFFB5*120

608/0.50

2.2

3.7

28.6×126.2

YFFB5*150

760/0.50

2.6

3.8

32×140.8

YFFB5*185

942/0.50

2.8

4.5

36.6×159.8

耐低温行车扁电缆产品用途：

产品用途

本产品适用于交流额定电压0.6/1kV及以下，是连接各种频繁移动式电气设备的铜芯软电缆，内可置高强度钢丝，加强其所能承受之张力，延长电缆使用寿命，广泛应用于行车、吊车、台车、起重机、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路接。

本产品还具有很强的防紫外线、防水、耐磨、耐弯曲、耐油等性能，适用于各种安装场合。既可在油、及腐蚀气体较恶劣的室内使用，又可在在起重机、码头等露天环境下使用。

导体允许长期工作温度：-30～+70℃

耐低温行车扁电缆相关型号：

型号

额定电压

名称

YFFB

300/500V

450/750V

600/1000V

丁睛绝缘丁睛护套行车用扁电缆

YFFBG

丁睛绝缘丁睛护套行车用加强型扁电缆

YFFPB

丁睛绝缘丁睛护套行车用屏蔽型扁电缆

耐低温行车扁电缆结构特点：

产品特点

1、导电线芯采用软结构，确保电缆柔软性能好。

2、绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。

3、绝缘线芯分色，为敷设安装提供方便
