NH-BPGGPP2变频电缆

2023-11-15 14:33 已有人浏览 安徽佰能电气有限公司
TAG标签:变频器电缆
NH-BPGGPP2变频电缆应用范围:变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。 NH-BPGGPP2变频电缆使用特性:1. 额定额定电压:U0/U 0.6/1KV工作温度:硅橡胶绝缘低温-55高温+180℃2. 电缆安装敷设温度应不低于-25℃。3. 电缆允许弯曲半径:电缆...

产品分类变频电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

NH-BPGGPP2变频电缆应用范围:


变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

NH-BPGGPP2变频电缆使用特性

1. 额定额定电压:U0/U 0.6/1KV工作温度:硅橡胶绝缘低温-55高温+180℃

2. 电缆安装敷设温度应不低于-25℃。

3. 电缆允许弯曲半径:电缆Z小为电缆外径的10倍NH-BPGGP

铜芯导体硅橡胶绝缘铜丝编织屏蔽硅橡胶护套耐火高温变频电缆

NH-BPGGPR

铜芯导体硅橡胶绝缘铜丝编织屏蔽硅橡胶护套耐火高温变频软电缆

NH-BPGGP2

铜芯导体硅橡胶绝缘铜带绕包屏蔽硅橡胶护套耐火高温变频电缆

NH-BPGGP2R

铜芯导体硅橡胶绝缘铜带绕包屏蔽硅橡胶护套耐火高温变频软电缆

NH-BPFGP

铜芯导体氟塑料绝缘铜丝编织屏蔽硅橡胶护套耐火高温变频电缆

NH-BPFGPR

铜芯导体氟塑料绝缘铜丝编织屏蔽硅橡胶护套耐火高温变频软电缆

NH-BPFGP2

铜芯导体氟塑料绝缘铜带绕包屏蔽硅橡胶护套耐火高温变频电缆

NH-BPFGP2R

铜芯导体氟塑料绝缘铜带绕包屏蔽硅橡胶护套耐火高温变频软电缆

NH-BPFVP

铜芯导体氟塑料绝缘铜丝编织屏蔽105聚氯乙烯护套耐火高温变频电缆

NH-BPFVPR

铜芯导体氟塑料绝缘铜丝编织屏蔽105聚氯乙烯护套耐火高温变频软电缆

NH-BPFVP2

铜芯导体氟塑料绝缘铜带屏蔽105聚氯乙烯护套耐火高温变频电缆

NH-BPFVP2R

铜芯导体氟塑料绝缘铜带屏蔽105聚氯乙烯护套耐火高温变频软电缆

NH-BPGVFP

铜芯导体硅橡胶绝缘铜丝编织屏蔽105聚氯乙烯护套耐火高温变频电缆

NH-BPGVFPR

铜芯导体硅橡胶绝缘铜丝编织屏蔽105聚氯乙烯护套耐火高温变频软电缆

NH-BPGVFP2

铜芯导体硅橡胶绝缘铜带屏蔽105聚氯乙烯护套耐火高温变频电缆

NH-BPGVFP2R

铜芯导体硅橡胶绝缘铜带屏蔽105聚氯乙烯护套耐火高温变频软电缆

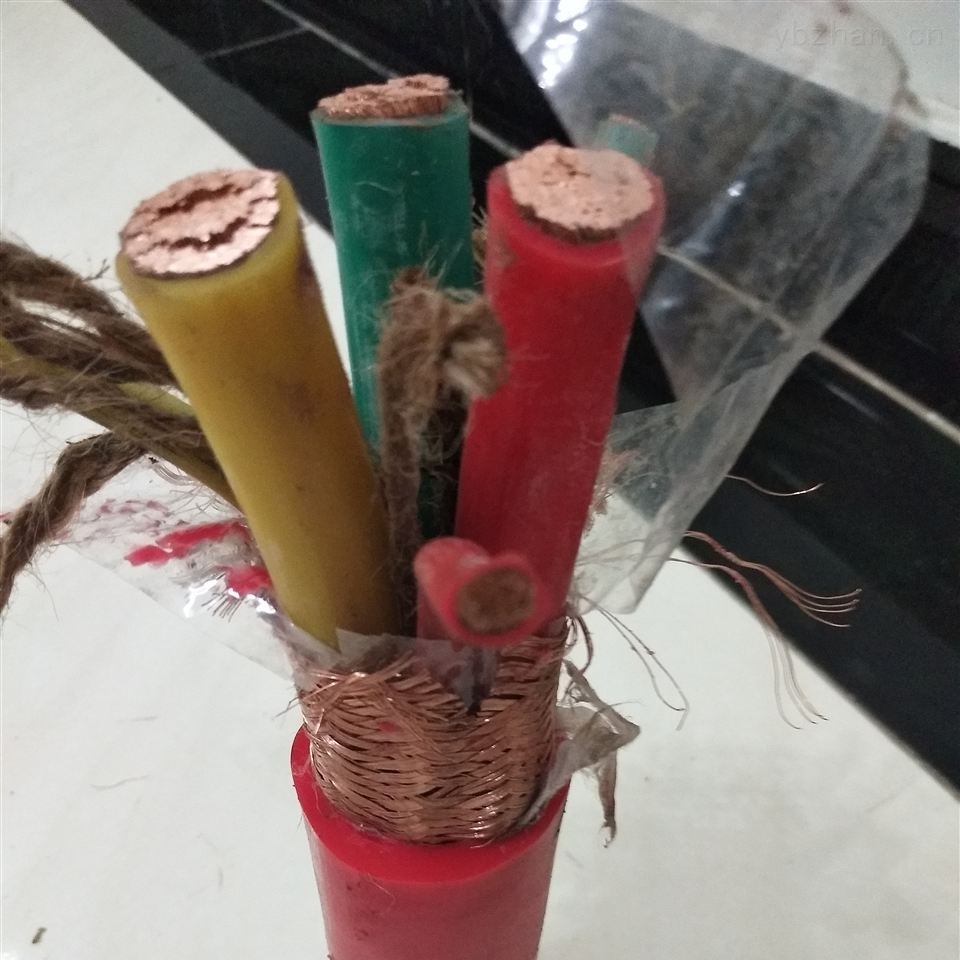

产品结构:

1)导体:采用多股细圆形铜线绞合成圆导体,其组成、XING能和外观应符合GB/T3956标准中第5类电工用退火软铜导体的规定。

(2)绝缘:绝缘应采用耐高温材料硅橡胶,其性能应符合相应的国家标准或行业标准的规定。绝缘的平均厚度不小于标称值,ZUI薄点厚度应不小于标称值的90%0.1mm。

(3)成缆:电缆成缆采用3+3结构成缆,三中性线应在两主线间隙,电缆结构圆整,不圆整度小于10%,采用无卤阻燃填充及包带材料。

(4)内衬层:内衬层采用包形式,

(5)金属复合屏蔽:金属屏蔽采用铜丝疏绕屏蔽加软铜带重叠绕包屏蔽。铜丝疏绕屏蔽要均匀,不应有偏绕,不允许断线,铜丝载面满足屏蔽和短路电流的需要。铜带屏蔽将疏绕铜丝扎紧,铜带重叠率不小于15%。(供货商可提供符合GB/T 12706.2-2008中第10条规定的其他屏蔽方式)。

(6)外护套:采用硅橡胶护套阻燃护套材料,标称厚度按GB/T12706.1-2008的规定,ZUI薄点厚度应不小于标称值的80%0.1mm。

(7)外观标识:成品电缆的护套表面应有生产厂家、电缆型号、额定电压、米标和生产年份、批号的连续标记,标志应字迹清楚、容易辨认、耐擦。

产品功能

1、  型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。硅橡胶绝缘及护套有耐高温和耐低温优点

3、  低传输阻抗,电磁兼容性好。

4、  低工作电容

5、  良好的抗干扰和低辐射功能。

6、  对称的三芯电缆结构设计,具有比四芯电缆更好的传输XING能。


BPGGPP2-0.6/1KV3*2.5+3*0.5

BPGGPP2-0.6/1KV3*4+3*0.75

BPGGPP2-0.6/1KV3*6+3*1.0

BPGGPP2-0.6/1KV3*10+3*1.5

BPGGPP2-0.6/1KV3*16+3*2.5

BPGGPP2-0.6/1KV3*25+3*4

BPGGPP2-0.6/1KV3*35+3*6

BPGGPP2-0.6/1KV3*50+3*10

BPGGPP2-0.6/1KV3*70+3*10

BPGGPP2-0.6/1KV3*95+3*16

BPGGPP2-0.6/1KV3*120+3*16

BPGGPP2-0.6/1KV3*120+3*25

BPGGPP2-0.6/1KV3*150+3*25

BPGGPP2-0.6/1KV3*185+3*25

BPGGPP2-0.6/1KV3*185+3*35

BPGGPP2-0.6/1KV3*240+3*35

BPGGPP2-0.6/1KV3*240+3*50

BPGGPP2-0.6/1KV3*300+3*50
