变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

使用特性：

1. jiao流额定电压:U0/U 0.6/1KV

材料说明：

Z高工作温度: 氟46绝缘200℃和260℃两种

Z低环境温度:敷设电缆时的环境温度应不低于-40℃;聚氯乙烯护套电缆不低于0℃。

2. 电缆安装敷设温度应不低于-25℃。

3. 电缆允许弯曲半径:电缆Z小为电缆外径的10倍

使用条件BPFFP2变频电缆

1、 额定电压U0/U:0.6/1KV.

2、 电缆导体长期允许Z高温度为200度,短路时Z高温度260度

3、 安装敷设环境温度不低于0度,固定敷设时环境温度不低于-20度.

4、 电缆允许Z小弯曲半径不小于15D(D-电缆外径,mm)

技术参数：

1、 导体计采用符合GB/T3956-1997规定的第5类软绞合铜导体。

2、 绝缘采用高温氟塑料绝缘、氟塑料护套，耐高温xing能达到200度

3、 低传输阻抗，电磁兼容xing好。

4、 低工作电容

5、 良好的抗干扰和低辐射xing能。

6、 对称的三芯电缆结构设计，具有比四芯电缆更好的传输xing能。

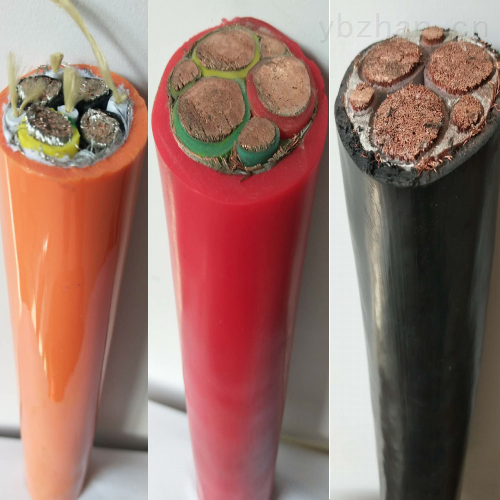

电缆结构：

1)导体:采用多股细圆形铜线绞合成圆导体，其组成、性能和外观应符合GB/T3956标准中第5类电工用退火软铜导体的规定。

2)绝缘:绝缘应采用进口氟塑料材料，其性能应符合相应的国家标准或行业标准的规定。绝缘的平均厚度不小于标称值，Z薄点厚度应不小于标称值的90%0.1mm。

3)成缆:电缆成缆采用3+3结构成缆，三中性线应在两主线间隙，电缆结构圆整，不圆整度小于10%，采用无卤阻燃填充及包带材料。

4)内衬层:内衬层采用挤包形式，采用玻璃纤维中碱带材料，其厚度应满足高温场合要求。

5)金属复合屏蔽:铜带重叠率不小于15%。(供货商可提供符合GB/T 12706.2-2008中第10条规定的其他屏蔽方式)。

6)外护套:采用氟塑料阻燃护套材料，标称厚度按GB/T12706.1-2008的规定，Z薄点厚度应不小于标称值的80%0.1mm。

7)外观标识:成品电缆的护套表面应有生产厂家、电缆型号、额定电压、米标和生产年份、批号的连续标记，标志应字迹清楚、容易辨认、耐擦。

规格选型：
