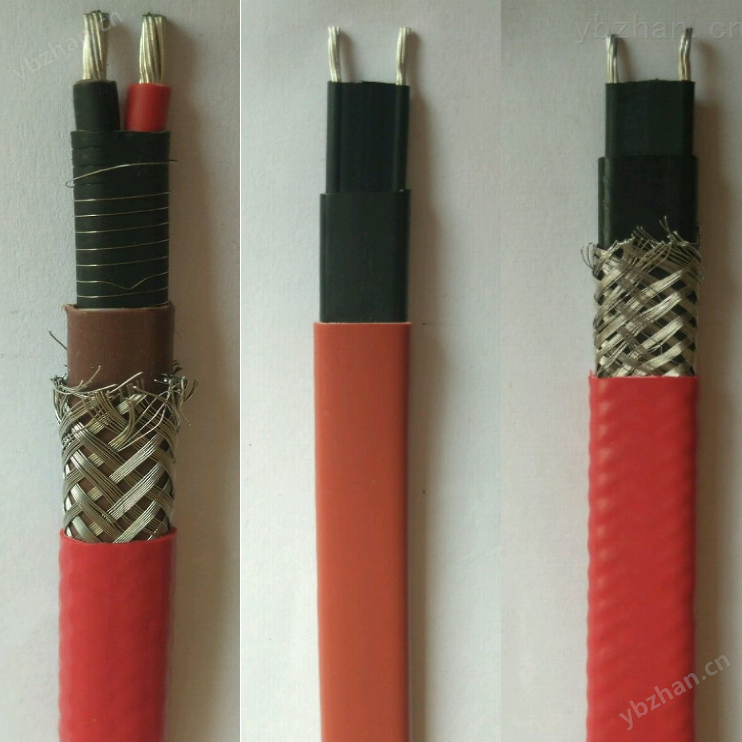

GWL-J伴热电缆

2023-11-16 13:57 已有人浏览 安徽佰能电气有限公司
TAG标签:电伴热带
GWL-J伴热电缆产品说明:  (GWL-J)低温系列(ZWK)中温系列伴热电缆应用于石油,化工,钢铁,电力等工业企业的管线。容器储罐以及仪器仪表箱的伴热保温,防冻,抗凝,还可以用于建筑物消防管道防冻保温,坡道,屋顶化冰,化雪,以及室内采暖等诸多场合。Z高维持温度为655℃,1055℃,在前述Z高维持温度下,任何维持温度通过热工设计都可以达到。伴热电缆适用于普通区防爆区腐蚀区。GWL-J伴热电缆产...

产品分类伴热电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

GWL-J伴热电缆产品说明:
  (GWL-J)低温系列(ZWK)中温系列伴热电缆应用于石油,化工,钢铁,电力等工业企业的管线。容器储罐以及仪器仪表箱的伴热保温,防冻,抗凝,还可以用于建筑物消防管道防冻保温,坡道,屋顶化冰,化雪,以及室内采暖等诸多场合。Z高维持温度为65±5℃,105±5℃,在前述Z高维持温度下,任何维持温度通过热工设计都可以达到。伴热电缆适用于普通区防爆区腐蚀区。

GWL-J伴热电缆产品型号:

GWL-45W-J-220V

GWL-45W-J-380V

GWL-55W-J-220V

GWL-55W-J-380V

GWL-65W-J-220V

GWL-65W-J-380V

GWL-75W-J-220V

GWL-75W-J-380V

GWL-J伴热电缆技术指标:
1.温度范围

系列

Z高维持温度

Z高暴露温度

Z高表面温度

DWK

65±5℃

85℃

85℃

ZWK

105±5℃

135℃

135℃

2.施工温度:Z低-40℃
3.热稳定性:
   DWK系列:由10℃至99℃间来回循环300次后,电缆发热量维持在90%以上。
   ZWK系列:由10℃至149℃间来回循环300次后,电缆发热量维持在90%以上。
4.弯曲半径:20℃室温时,为25.4mm,-30℃低温时,为35mm。
5.绝缘电阻:伴热电缆长度100m,环境温度75℃时,绝缘电阻Z小值为20mΩ。
GWL-J伴热电缆安装施工

安装施工是用好伴热电缆的关键,安装前仔细阅读并由专业电工负责。安装施工大体分为:1.确认是否具备安装条件;2.安装伴热电缆及终端;3.安装电源盒;4.测量绝缘电阻;5.接电源和开关;6.通电实验;7.做电伴热标记;8.重复4,6;9.做保温及防水;10.验收。

一、安装条件:
  伴热电缆安装应在主体工程完成后进行,即在伴热电缆安装处的上空不再进行焊接,吊装等操作,以避免砸伤损坏,确认需要伴热的管道或设备已经试漏,清扫,其表面的毛刺,尖锐或边状突起均已打磨平整。

二、安装步骤:
  伴热电缆应按管道长度分布,一面物料在无伴热电缆处降温凝结,伴热电缆的长度应长于被伴热管道。安装时应效验所用伴热电缆长度(包括并联的各分支总长度),是否超过设计长度或允许的Z大使用长度。敷设时应尽可能使伴热电缆平整地紧贴在管道或容器表面,用聚酯带或铝箔胶带固定,严禁用细丝捆扎,胶带间距小于30mm,如遇法兰,阀门等尖锐突起部分,应注意保护。在水平管道上安装时,可敷设在管道下部45度处,伴热电缆安装时允许多次交叉重叠,但尽可能减少扭曲。为强化伴热效果,可在伴热电缆的外边粘贴一层铝箔胶带,在容器上安装时伴热电缆应缠绕在容器的中下部,通常不超过2/3。安装完成后,应对每根伴热电缆进行绝缘测试,伴热电缆线芯与管道或容器间的电阻不得小于20MΩ,否则应找出原因后再接电源和保温,此测试应多次进行。测试结果应记录备查。

三、电气链接:
  首先检查各分电源线的截面应略大于伴热电缆的线芯截面,总电源线应能承截伴热电缆总和在Z低环境温度的总电流,每根伴热电缆应有自己的开关,熔断器或单极断路器。在剥伴热电缆线芯时,应避免断股减少截面,引起过载。
  1.伴热电缆与电源盒的连接:在易燃易爆场合,必须采用配套的防爆电源接线盒,一般场合可直接将伴热电缆接至闸刀开关上,也可将导线绞接或焊接后用快干硅胶和热缩套管密封,绞接处不得短于30mm,焊接处不得短于10mm。
  2.伴热电缆的分叉:在易燃易爆场合必须采用配套的防爆直型接线盒,一般场合也可以采用绞接或焊接。
  3.伴热电缆的接长:在易燃易爆场合必须采用配套的防爆直型接线盒,一般场合也可以采用绞接或焊接。接长时请注意不得超过Z大使用长度。
  4.终端:在易燃易爆场合必须采用配套的终端密封盒,一般场合也可采用快硅胶和热缩套管密封。任何情况下均严格禁止将尾部线芯连接。
  5.电源接线盒:T型,直型接线盒,终端均可用卡箍或尼龙扎带紧固在管道上,盒内的防水胶垫不得遗漏,盒内接线处应用快干硅胶防水,在做保温时应将接线盒置于保温层内,但必须在保温层处留下相应的标记。

四、做保温层和防水层
电热带施工测试后立即进行保温层安装,并注意以下各点:

※所采用保温层的材料,厚度和规格与设计图要求符合。

※施工时保温材料必须干燥。

※保温层外应加防水外罩。

※保温层施工时应避免损伤电热带。

※保温层施工后应立即对电热带进行绝缘测试。

※在保温层外加警示标签注明内有电热带"更需注明所有配件的位置.
