KCA-GS-VVP2*1.5补偿导线

2023-11-17 12:10 已有人浏览 安徽佰能电气有限公司
TAG标签:热电偶补偿导线 热电偶补偿电缆
KCA-GS-VVP2*1.5补偿导线生产执行标准:GB/T4989-94及JB/T7495-94使用条件1、工作温度: 耐热用:Z高200℃和260℃两种。一般用:Z高70℃和105℃两种。2、Z低环境温度: 氟塑料绝缘和护套线缆:固定敷设- 60℃,非固定敷设-20℃。聚氯乙烯绝缘和护套线缆:固定敷 设-40℃,非固定敷设-15℃。3、允许弯曲半径: a)有铜带屏蔽的补偿电缆,应不小于...

产品分类热电偶补偿导线

产品型号KX,KC,EX,JX,NX,NC,TX,SC分度号

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

KCA-GS-VVP2*1.5补偿导线生产执行标准:GB/T4989-94及JB/T7495-94

使用条件

1、工作温度:
  耐热用:Z高200℃和260℃两种。一般用:Z高70℃和105℃两种。

2、Z低环境温度:
  氟塑料绝缘和护套线缆:固定敷设- 60℃,非固定敷设-20℃。聚氯乙烯绝缘和护套线缆:固定敷  设-40℃,非固定敷设-15℃。

3、允许弯曲半径:
  a)有铜带屏蔽的补偿电缆,应不小于电缆外径的16倍;b)其它结构的补偿电缆,应不小于电缆外径   的10倍。

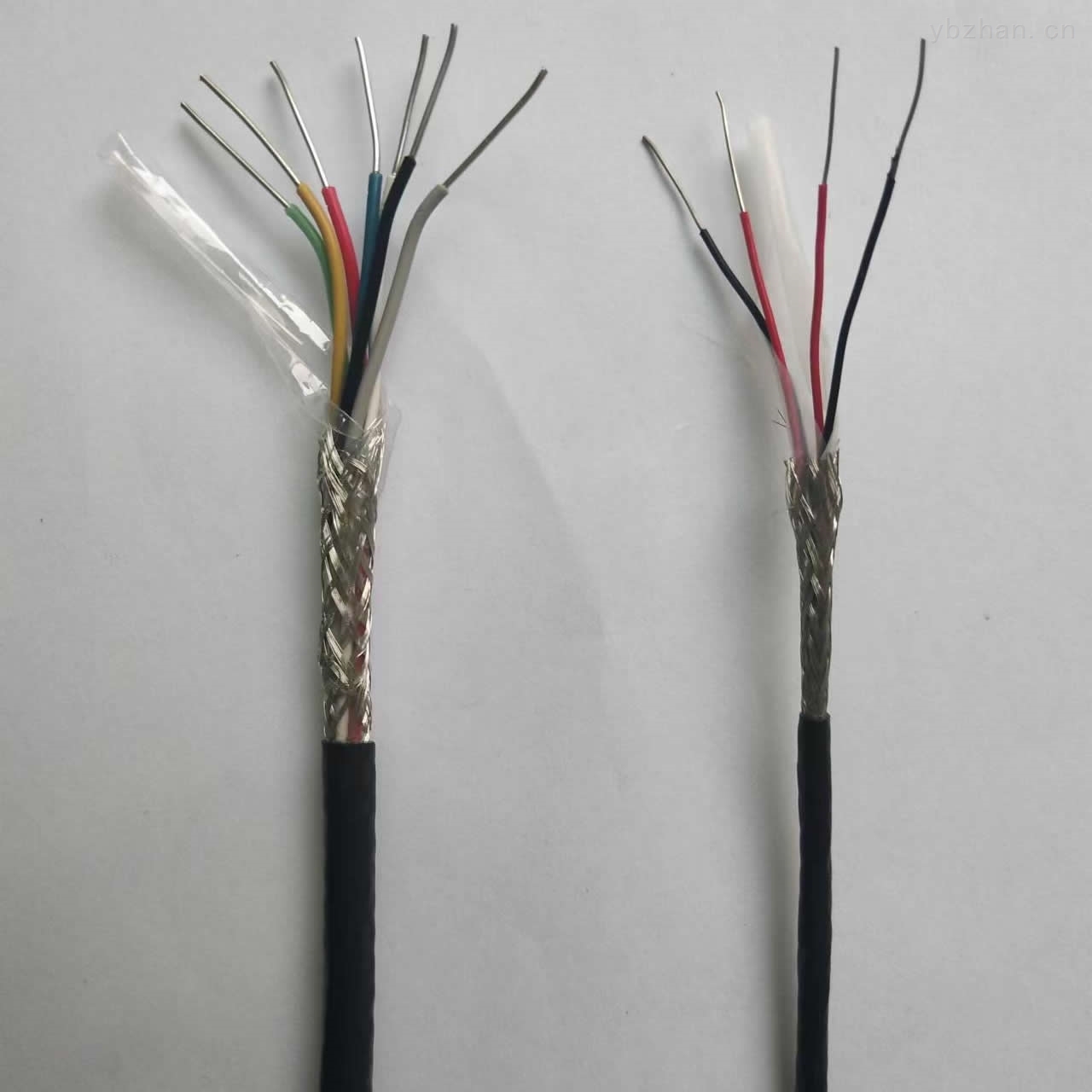

KCA-GS-VVP2*1.5补偿导线型号、名称

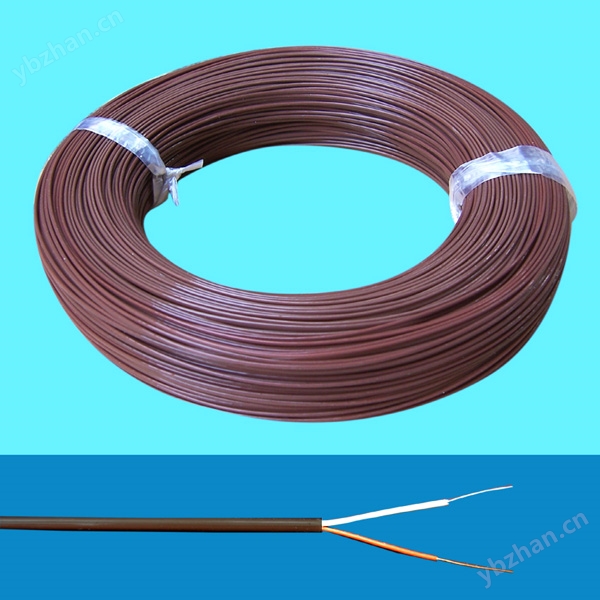

一)补偿导线

型号名称
KX-GS-VV聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线
KX-GS-VPV聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线
KX-HS-FF氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1F氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FB聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FBP1聚四氟乙烯带绕包绝缘玻璃丝编织,镀锡铜丝编织屏蔽,玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1V105氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线

注:普通级补偿导线型号表示方法:在精密级补偿导线型号基础上去掉字母“S”即可(下同)。

二)补偿电缆

型号名称
KX-GS-VV聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPV聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPVP聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VVP聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-HS-FF氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1F氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1FP1氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FFP1氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105P1氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105P1氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

注:
1、其它型号补偿导线如:KC、JX、SC、EX、NC、TX等,只需改写型号的*项,如:EX-G-VV、TX-H-FVP等;
2、需导体为多股软芯时,应在原型号后加“R”表示,如:TX-G-VVPR;
3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式,如:复合铝带(P3)、复合铜带(P2);
5、需阻燃型补偿电缆,应在原型号前加“ZR-”。
6、需铠装型补偿电缆,应在原型号后加“-22”表示钢带铠装;加“-32”表示钢丝铠装。

规格范围

名称线芯对数

标称截面

mm2

线芯结构
AB
补偿导线1

0.5

1.0

1.5

2.0

1/0.807/0.30
1/1.137/0.43
补偿电缆1~191/1.377/0.52
1/1.7619/0.41

主要技术要求

产品型号补偿导线及电缆线芯补偿导线绝缘层着色配用热电偶分度号
正极负极正极负极
SC or RC铜镍0.6绿

S(铂铑10-铂)或

R(铂铑13-铂)

KCA铜镍22K(镍铬-镍硅)
KCB铜镍40
KX镍铬10镍硅3
EX镍铬10铜镍45E(镍铬-铜镍)
JX铜镍45J(铁-铜镍)
TX铜镍45T(铜-铜镍)
NC铜镍18N(镍铬硅-镍硅)

使用分类、等级及护套着色

使用

分类

标志

代号

允差等级及标志护套着色
普通级精密级普通级精密级本安型
一般用G/S黑色灰色蓝色
耐热用H黑色黄色蓝色

注:在旧标准GB4989-85中,普通级用B表示,精密级用A表示。
