1、工作温度： 耐热用： Z高200℃和260℃两种。

一般用： Z高70℃和105℃两种。

2、 Z低环境温度：

氟塑料绝缘和护套线缆： 固定敷设- 60℃， 非固定敷设-20℃。

聚氯乙烯绝缘和护套线缆： 固定敷设-40℃， 非固定敷设-15℃

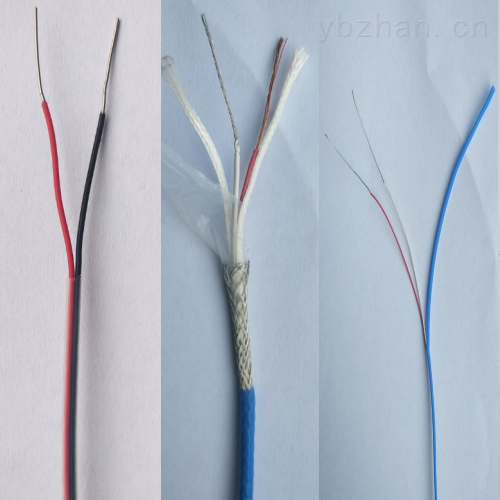

ZRA-KX-HS-F46PF46R-2*1.0补偿导线结构及型号说明：

●KX-表示导体材质镍铬10 镍硅3 （Ni-Cr 10 Ni-Si）

●H-表示耐热用

●S-表示精密级

●F-表示聚氯乙烯绝缘(PVC)颜色：红、黑 绝缘层：一般用补偿导线的绝缘层表面应平整、色泽均匀、无机械损伤；绝缘层厚度允差为表称厚度的负10%，Z薄处的厚度应不小于标称值的90%减0.1mm；绝缘层应经受交流50Hz，电压为4000V的火花实验不击穿，实验机的运行速度应保证绝缘层每点经受电压作用时间不小于0.1s。耐热用补偿导线绝缘层厚度允差为标称值厚度的负20%，Z薄处的厚度应不小于标称值的90%减0.1mm，绝缘线芯外径允许局部放大，但粗大处外径不应超过Z大外径值。

●F-表示聚氯乙烯护套(PVC)颜色：黑，护套层：凡用聚氯乙烯或聚四氟乙烯作护套，其护套应紧密包在线芯的绝缘层上，绝缘层与护套不粘连，表面应平整，颜色均匀。护套厚度的允许偏差为标称值厚度的负20%，Z薄处的厚度应不小于标称值的80%。用玻璃丝纺织的护套，其编织密度应不小于90%。

●P-表示铜丝编织屏蔽屏蔽层：编织密度不小于80%，断头处经衔接后应修剪整齐；复合铝(铜)带应紧密贴在绝缘层上，不易松脱；屏蔽层的厚度不得大于0.8mm。

补偿导线：
