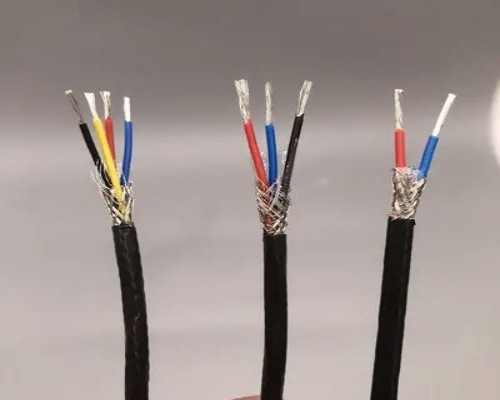

KFVX, KFV22X防腐控制电缆

2023-09-04 15:48 已有人浏览 安徽佰能电气有限公司
TAG标签:耐腐蚀电缆
KFVX, KFV22X防腐控制电缆适用于交流额定电压450/750V及以下,电器仪表及自动化控制系统的信号传输线。...

产品分类产品中心

产品型号KFVX, KFV22X

产品电压450/750V

包装类型盘装或软包

护套材质PVC

报价电话 18098308844

详情介绍

KFVX, KFV22X防腐控制电缆适用于交流额定电压450/750V及以下,电器仪表及自动化控制系统的信号传输线。


KFVX, KFV22X防腐控制电缆使用特性工作温度导体长期工作温度不超过200℃,环境温度不超过105℃,额定电压Uo/U:450/750V,zui低环境温度:固定敷设-40℃ 非回定敷设-15zui小弯曲半径:非铠装电缆不小于电缆外径的6倍,铠装电缆不小于电缆外径的12倍。

高温电缆主要技术指标

项目技术指标
导体直流电阻0.5mm0.75mm1.0mm1.5mm2.5mm
20℃
(Ω/km)
镀层不镀锡镀锡不镀锡镀锡不镀锡镀锡不镀锡镀锡不镀锡镀锡
AB类36.036.724.524.818.118.212.112.27.417.56
R类39.040.126.026.719.520.013.313.77.988.21
试验电压(V/1min)2500
绝缘电阻(MΩ.km)20℃时≥500
阻燃性高于C级


型号及名称

型号名称
KFV铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆
KFP1V铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆
KFV22铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆
KFVX镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆
KFP1VX镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆
KFV22X镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆


电缆型号说明

项目代号说明
系列代号码K控制电缆
绝缘材料F聚全氟乙丙烯(F46)
屏蔽材料/
P1
无屏蔽可省略
镀锡铜丝毫
护套材料V105℃阻燃聚氯乙烯
铠装材料22
32
钢带铠装
细钢丝铠装
导体镀层/
X
无镀层省略
镀锡
规格
填写芯数×导体截面(N×S)
N:2 3 4 5 6 7 8 9 10 12 14…37
S:0.5,0.75,1.0,1.5,2.5(mm2)
导体种类
(在括号内填写)
A
B
R
单股导体
七股绞合导体
多股软导体
