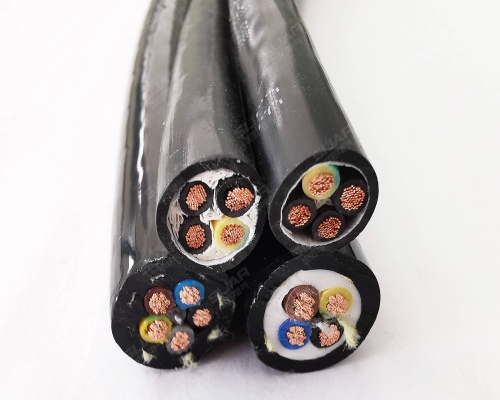

ZR-YVFR-3*25+1*16耐弯折软电缆
2023-09-04 21:23 已有人浏览 安徽佰能电气有限公司
TAG标签:
耐弯折电缆
ZR-YVFR-3*25+1*16耐弯折软电缆具有耐油、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。...
产品分类钢丝绳抗拉电缆
产品型号ZR-YVFR
产品电压0.6/1KV
包装类型盘装或软包
护套材质丁腈复合物
报价电话 18098308844
详情介绍
■ | ZR-YVFR-3*25+1*16耐弯折软电缆:安徽佰能电气有限公司 |
■ | ZR-YVFR-3*25+1*16耐弯折软电缆选型: |
| 本产品具有耐油、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。 |
■ | 执行标准:Q/HHTZH007.1 阻燃性能试验执行GB12666-90规定 |
■ | 特性: |
| 1.交流额定电压:U0/U 0.6/1KV zui高工作温度: 105℃ zui低环境温度:固定敷设-40℃ 2.电缆安装敷设温度应不低于-25℃。 3.电缆允许弯曲半径:电缆zui小为电缆外径的12倍 |
■ | 型号名称: |
| 型号 | 名称 | (ZR)-YVFR | 丁腈绝缘和护套电力软电缆 | (ZR)-YVFRP | 丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
■ | 基本电缆规格及结构参数: |
|
线芯*标称截面(mm2) | 导体结构 (根数*直径) (B/R) mm | 电缆zui大外径(mm) | 参考重量(kg/km) | YVFR | YVFRP | YVFR | YVFRP | 1*2.5 | 51*0.25 | 4.0 | - | 72 | - | 1*4 | 82*0.25 | 6.0 | - | 95 | - | 1*6 | 123*0.25 | 7.0 | - | 130 | - | 1*10 | 204*0.25 | 9.5 | - | 190 | - | 1*16 | 323*0.25 | 11.0 | - | 255 | - | 1*25 | 513*0.25 | 12.0 | - | 365 | - | 1*35 | 722*0.25 | 13.5 | - | 475 | - | 1*50 | 1026*0.25 | 15.0 | - | 670 | - | 1*70 | 1406*0.25 | 17.0 | - | 830 | - | 1*95 | 486*0.50 | 19.0 | - | 1200 | - | 1*120 | 608*0.50 | 21.0 | - | 1360 | - | 1*150 | 760*0.50 | 23.0 | - | 1654 | - | 1*185 | 945*0.50 | 26.0 | - | 2050 | - | 2*2.5 | 51*0.25 | 10.5 | 11.5 | 159 | 205 | 2*4 | 82*0.25 | 12.5 | 13.5 | 230 | 290 | 2*6 | 123*0.25 | 14.0 | 15.2 | 276 | 336 | 2*10 | 204*0.25 | 18.0 | 19.2 | 413 | 475 | 2*16 | 323*0.25 | 22.0 | 23.5 | 567 | 670 | 2*25 | 513*0.25 | 24.5 | 25.5 | 833 | 933 | 2*35 | 722*0.25 | 29.0 | 30.2 | 1088 | 1288 | 2*50 | 1026*0.25 | 33.0 | 35.0 | 1297 | 1590 | 2*70 | 1406*0.25 | 38.0 | 39.0 | 1675 | 1900 | 2*95 | 486*0.50 | 41.0 | 43.0 | 2205 | 2500 | 2*120 | 608*0.50 | 48.0 | 50.0 | 2660 | 3000 | 2*150 | 760*0.50 | 52.0 | 54.0 | 3350 | 3750 | 2*185 | 945*0.50 | 57.0 | 59.0 | 4400 | 4820 | 3*2.5 | 51*0.25 | 12.0 | 13.0 | 210 | 270 | 3*4 | 82*0.25 | 13.0 | 14.0 | 295 | 365 | 3*6 | 123*0.25 | 14.8 | 15.8 | 375 | 455 | 3*10 | 204*0.25 | 19.0 | 20.0 | 559 | 639 | 3*16 | 323*0.25 | 22.0 | 23.0 | 770 | 870 | 3*25 | 513*0.25 | 26.0 | 27.0 | 1239 | 1349 | 3*35 | 722*0.25 | 33.0 | 34.1 | 1520 | 1640 | 3*50 | 1026*0.25 | 36.5 | 38.5 | 1970 | 2100 | 3*70 | 1406*0.25 | 40.5 | 42.5 | 2580 | 2790 | 3*95 | 486*0.50 | 48.5 | 50.5 | 3280 | 3500 | 3*120 | 608*0.50 | 53.0 | 55.0 | 4060 | 4380 | 3*150 | 760*0.50 | 58.0 | 60.0 | 5197 | 5597 | 3*185 | 945*0.50 | 63.0 | 65.0 | 6279 | 6700 | 3*4+1*2.5 | 82*0.25 | 14.5 | 15.6 | 300 | 370 | 3*6+1*4 | 123*0.25 | 16.0 | 17.2 | 400 | 490 | 3*10+1*6 | 204*0.25 | 21.0 | 23.0 | 590 | 690 | 3*16+1*10 | 323*0.25 | 25.0 | 26.0 | 850 | 950 | 3*25+1*16 | 513*0.25 | 30.5 | 32.5 | 1255 | 1410 | 3*35+1*16 | 722*0.25 | 33.5 | 35.6 | 1585 | 1790 | 3*50+1*25 | 1026*0.25 | 40.2 | 42.2 | 2066 | 2280 | 3*70+1*35 | 1406*0.25 | 47.2 | 49.5 | 2778 | 3080 | 3*95+1*50 | 486*0.50 | 50.0 | 52.2 | 2836 | 3126 | 3*120+1*70 | 608*0.50 | 53.0 | 55.5 | 4857 | 5207 | 3*150+1*70 | 760*0.50 | 57.0 | 59.5 | 5700 | 6090 | 3*185+1*95 | 945*0.50 | 66.0 | 69.0 | 7114 | 7514 | 4*4 | 82*0.25 | 14.0 | 15.0 | 325 | 400 | 4*6 | 123*0.25 | 17.5 | 18.5 | 421 | 500 | 4*10 | 204*0.25 | 22.0 | 23.0 | 635 | 720 | 4*16 | 323*0.25 | 24.0 | 25.0 | 898 | 1010 | 4*25 | 513*0.25 | 31.0 | 32.0 | 1342 | 1490 | 4*35 | 722*0.25 | 34.0 | 35.0 | 1765 | 1900 |
主要技术指标1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。 2.20℃时绝缘电阻不小于50MΩ/KM。 3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。 |
