执行标准：GB/T4989-94及JB/T7495-94使用条件：
1、工作温度：耐热用：Z高200℃和260℃两种。一般用：Z高70℃和105℃两种。
2、Z低环境温度：氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。聚氯乙烯绝缘和护 套线缆：固定敷设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b）其它结构的补偿电缆，应不小于电缆外径的10倍。

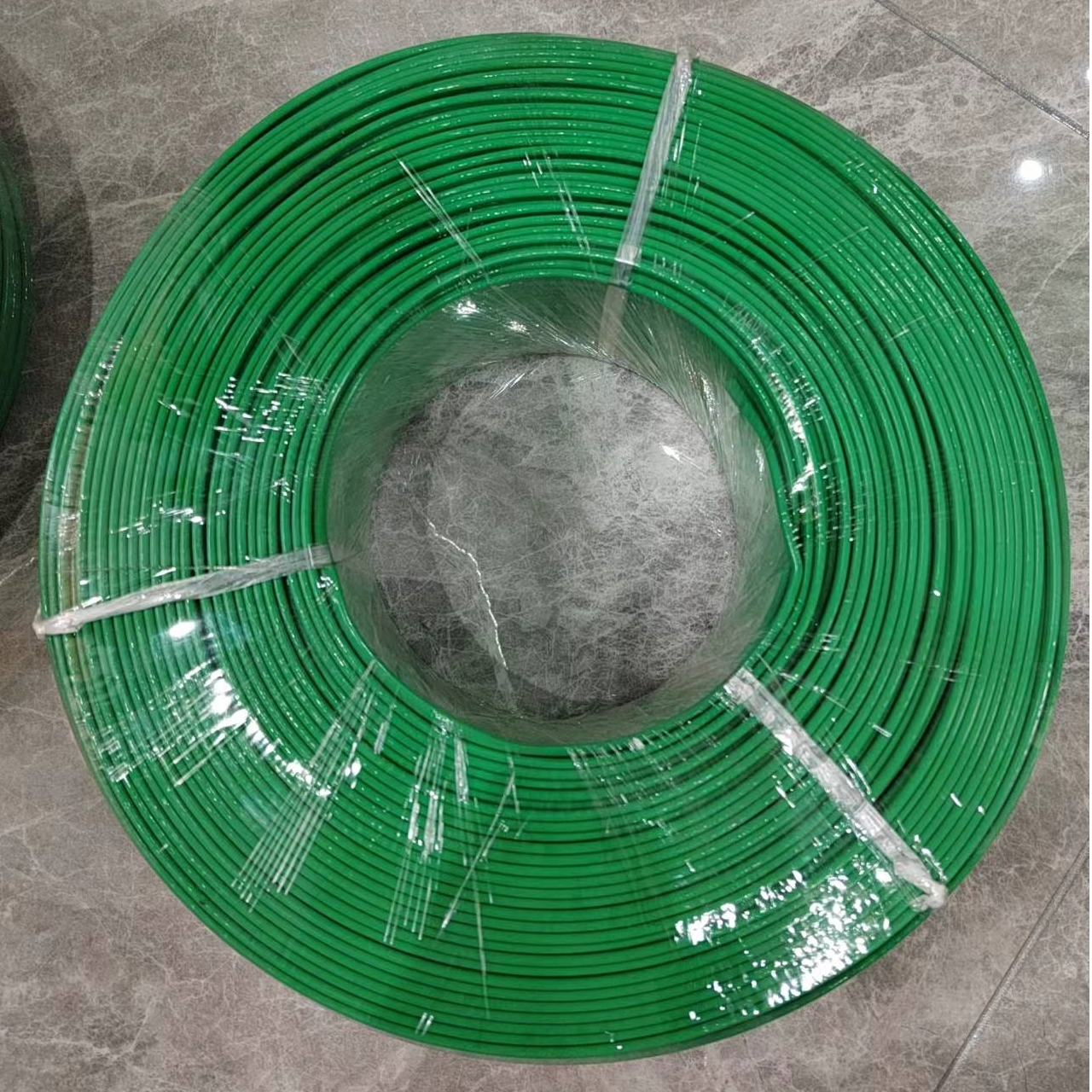

ZRC-EX-FP2GP2补偿电缆应用范围
适用于石油、化工、电力、煤气工程、矿山等存在爆炸危险的场合以及其它防爆安全要求较高的场合，传输自动控制信号。该电缆是具有测温用，温度仪表信号电缆，因此简称热电偶补偿导线及补偿电缆，具有优异的屏蔽性和抗干扰性，因此降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。通常由补偿导线合金丝镍铬10-镍硅3延长型导线、绝缘层聚氯乙烯、聚氯乙烯护套、铜丝编制屏蔽层组成。在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
型号说明多股的补偿导线
S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母；
G——表示一般用补偿导线；
H——表示耐热用补偿导线；
R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母；
P——表示有屏蔽层的补偿导线；
V——表示绝缘层或护套为聚氯乙烯材料(PVC)；
F——表示绝缘层为聚四氟乙烯材料；
B——表示护套为无碱玻璃丝材料。
序号 | 电缆名称 | 电缆规格 | 数量（米） |
|---|---|---|---|
1 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-1*2*1.0 | 11100 |
2 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-2*2*1.0 | 400 |
3 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-4*2*1.0 | 1640 |
4 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-7*2*1.0 | 1640 |
5 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-1*3*1.0 | 10600 |
6 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-2*3*1.0 | 240 |
7 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-4*3*1.0 | 360 |
8 | 耐高温计算机屏蔽电缆 | ZRC-DJFP2GP2-7*3*1.0 | 360 |
9 | 耐高温热电偶补偿电缆 | ZRC-EX-FP2GP2-1*2*1.5 | 400 |
10 | 耐高温热电偶补偿电缆 | ZRC-EX-FP2GP2-2*2*1.5 | 460 |
11 | 耐高温热电偶补偿电缆 | ZRC-EX-FP2GP2-4*2*1.5 | 160 |
12 | 耐高温热电偶补偿电缆 | ZRC-EX-FP2GP2-7*2*1.5 | 480 |
13 | 耐高温热电偶补偿电缆 | ZRC-KX-FP2GP2-1*2*1.5 | 4700 |
14 | 耐高温热电偶补偿电缆 | ZRC-KX-FP2GP2-2*2*1.5 | 1000 |
15 | 耐高温热电偶补偿电缆 | ZRC-KX-FP2GP2-4*2*1.5 | 1000 |
16 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-1*2*1.0 | 47200 |
17 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-2*2*1.0 | 38400 |
18 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-4*2*1.0 | 19600 |
19 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-7*2*1.0 | 5400 |
20 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-1*3*1.0 | 19600 |
21 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-2*3*1.0 | 5500 |
22 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-4*3*1.0 | 10600 |
23 | 计算机屏蔽电缆 | ZRC-DJYP2VP2-7*3*1.0 | 6100 |
24 | 热电偶补偿电缆 | ZRC-EX-YP2VP2-2*2*1.5 | 2400 |
25 | 热电偶补偿电缆 | ZRC-KX-YP2VP2-4*2*1.5 | 1660 |
26 | 热电偶补偿电缆 | ZRC-KX-YP2VP2-1*2*1.5 | 28800 |
27 | 热电偶补偿电缆 | ZRC-KX-YP2VP2-7*2*1.5 | 2400 |
28 | 接地电缆 | ZR-VV 1X25 | 1500 |
规格查询：多股的导体类型
线芯型式 | 线芯标称截面mm2 | 线芯股数 | 合金丝直径mm |
单股线芯
| 0.2 | 1 | 0.52 |
多股线芯
| 0.2 | 7 | 0.20 |
名称 | 型号 | 配用热电偶 | 分度号 |
铜-铜镍0.6补偿导线 | SC或RC | 铂铑10-铂热电偶 | S或R |
铁-铜镍22补偿导线 | KCA | 镍铬-镍硅热电偶 | K |
铁-铜镍18补偿型导线 | NC | 镍铬硅-镍硅热电偶 | N |
镍铬10-铜镍45延长型导线 | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍45延长型导线 | JX | 铁-铜镍热电偶 | J |
铜-铜镍45延长型导线 | TX | 铜-铜镍热电偶 | T |
钨铼3/25补偿型补偿导线 | WC3/25 | 钨铼3-钨铼25 | WRe3-WRe25 |
