执行标准：

安徽佰能仪表电缆厂

延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X"附在热电偶分度号之后表示，例如“KX"表示K型热电偶用延长型补偿导线。采用聚氯乙烯绝缘及护套铜丝屏蔽组成。

执行标准：GB/T4989-94及JB/T7495-94

使用条件：

1、工作温度：耐热用：Z高200℃和260℃两种。一般用：Z高70℃和105℃两种。

2、Z低环境温度：氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。聚氯乙烯绝缘和护    套线缆：固定敷设-40℃，非固定敷设-15℃。

3、允许弯曲半径：
  a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
  b）其它结构的补偿电缆，应不小于电缆外径的10倍。

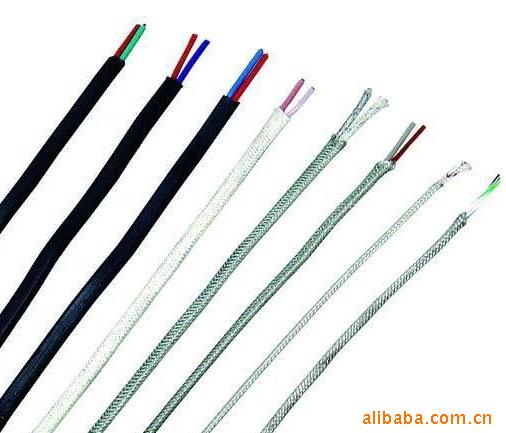

产品图片：

应用范围：现货供应KX-GS-VVP补偿导线2*1.5

适用于石油锅炉、化工锅炉、蒸汽锅炉、冶炼锅炉，等存在爆炸危险的场合以及其它防爆防腐，安全要求较高的场合，传输自动控制信号。该电缆是具有测温用，温度仪表信号电缆，因此简称热电偶补偿导线及补偿电缆，具有优异的屏蔽性和抗干扰性，因此降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。

技术参数：

规格参数：KX-GS-VVP补偿导线2*1.5

一般用补偿导线的绝缘层表面应平整、色泽均匀、无机械损伤；绝缘层厚度允差为表称厚度的负10%，Z薄处的厚度应不小于标称值的90%减0.1mm；绝缘层应经受交流50Hz，电压为4000V的火花实验不击穿，实验机的运行速度应保证绝缘层每点经受电压作用时间不小于0.1s。

耐热用补偿导线绝缘层厚度允差为标称值厚度的负20%，Z薄处的厚度应不小于标称值的90%减0.1mm，绝缘线芯外径允许局部放大，但粗大处外径不应超过Z大外径值。

规格

导体外径

产品外径

2*0.2

1/0.52、7/0.20

3.0*4.6

2*0.2

2*0.5

1/0.80、7/0.30

3.7*6.4

2*0.5

2*1.0

1/1.13、7/0.43

5.0*7.7

2*1.0

2*1.5

1/1.37、7/0.52

5.2*8.3

2*1.5

2*2.5

1/1.76、7/0.68

5.7*9.3

2*2.5

型号说明：KX-GS-VVP补偿导线2*1.5

现货供应KX-GS-VVP补偿导线2*1.5售后服务：

S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母；
G——表示一般用补偿导线；
H——表示耐热用补偿导线；
R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母；
P——表示有屏蔽层的补偿导线；
V——表示绝缘层或护套为聚氯乙烯材料(PVC)；
F——表示绝缘层为聚四氟乙烯材料；
B——表示护套为无碱玻璃丝材料。

1、合同签订产品质量保障免费更换及退货

2、产品质量保质期一年
3、确因产品质量问题，我公司将保修、包退、包换、满足客户要求。
产品规格：根据客户的要求定做
产品数量：起订量为100米，100米-200米价格上浮包装说明：米数短的盘包装，米数长的电缆轴包装价格说明：，价格根据铜价的上浮下降随时更新公司名称：安徽佰能仪表电缆厂 www.ahtk1718。。ｃｏｍ
销售部：潘
：

实验方式：

物理机械性能及耐热性能：

1 、电缆在制造、处理、试验、检验过程中，买货方有权监造和见证，供货方不得拒绝，买货方的此行为不免除供货方对产品质量的责任。

2、 出厂试验

    每批电缆出厂前,按本技术规范要求进行出厂试验。出厂试验报告附在电缆盘上。

3、结构尺寸检查

      每批电缆出厂前,按Q/321023KLA11试验项目进行导体、绝缘和护套的尺寸检查。

4、往复电阻

     KX型热电偶电缆20℃时往复电阻不大于0.73Ω/m。

5、交流电压试验

成品电缆施加工频电压0.5kV，时间为1分钟，不发生击穿。

6、机械性能试验

     每批电缆绝缘护套机械物理性能符合Q/321023KLA11规定。

一般用补偿导线的绝缘层和护套的物理性能和老化性能应符合表5规定。

耐热用补偿导线应经受220±5℃历时24小时耐热性能试验后，立即将试样在5倍其直径的圆柱体上弯曲180度后应表面无裂纹，补偿导线的线芯间和线芯与屏蔽层之间的绝缘电阻每米不小于25MΩ。
