KCA-H-FBP2*1.0补偿导线_热电偶补偿导线

KCA-H-FBP2*1.0补偿导线生产执行标准：GB/T4989-94及JB/T7495-94

使用条件

1、工作温度：
耐热用：Z高200℃和260℃两种。一般用：Z高70℃和105℃两种。

2、Z低环境温度：
氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。

3、允许弯曲半径：
a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；b）其它结构的补偿电缆，应不小于电缆外径的10倍。

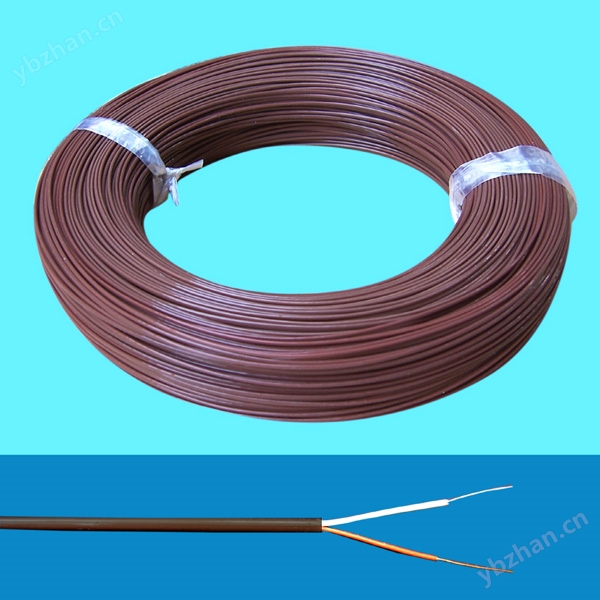

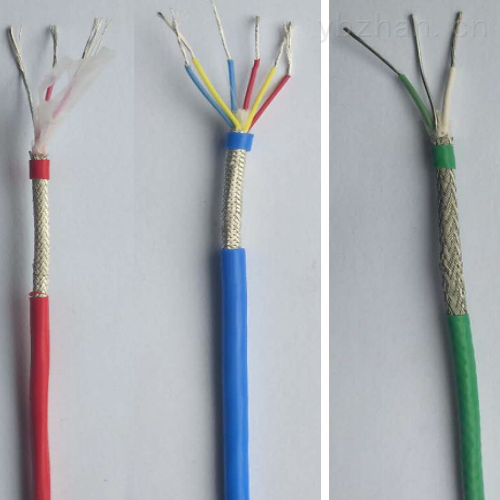

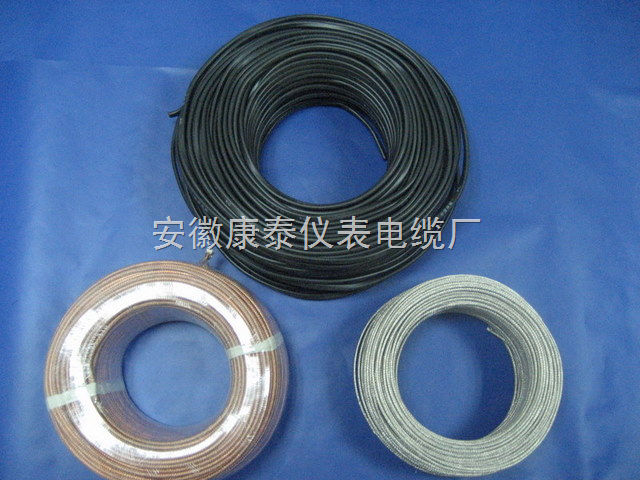

KCA-H-FBP2*1.0补偿导线型号、名称

一）补偿导线

型号	名称
KX-GS-VV	聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线
KX-GS-VPV	聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线
KX-HS-FF	氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1F	氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FB	聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FBP1	聚四氟乙烯带绕包绝缘玻璃丝编织，镀锡铜丝编织屏蔽，玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1V105	氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线

注：普通级补偿导线型号表示方法：在精密级补偿导线型号基础上去掉字母“S”即可（下同）。

二）补偿电缆

型号	名称
KX-GS-VV	聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPV	聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPVP	聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VVP	聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-HS-FF	氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1F	氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1FP1	氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FFP1	氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105	氟塑料绝缘对绞耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105	氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105P1	氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105P1	氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

注：
1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的*项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。

KCA-H-FBP2*1.0补偿导线规格范围

名称	线芯对数	标称截面 mm2	线芯结构
			A	B
补偿导线	1	0.5 1.0 1.5 2.0	1/0.80	7/0.30
			1/1.13	7/0.43
补偿电缆	1~19		1/1.37	7/0.52
			1/1.76	19/0.41

KCA-H-FBP2*1.0补偿导线主要技术要求

产品型号	补偿导线及电缆线芯		补偿导线绝缘层着色		配用热电偶分度号
产品型号	正极	负极	正极	负极	配用热电偶分度号
SC or RC	铜	铜镍0.6	红	绿	S（铂铑10-铂）或 R（铂铑13-铂）
KCA	铁	铜镍22	红	蓝	K（镍铬-镍硅）
KCB	铜	铜镍40	红	蓝
KX	镍铬10	镍硅3	红	黑
EX	镍铬10	铜镍45	红	棕	E（镍铬-铜镍）
JX	铁	铜镍45	红	紫	J（铁-铜镍）
TX	铜	铜镍45	红	白	T（铜-铜镍）
NC	铁	铜镍18	红	灰	N（镍铬硅-镍硅）

KCA-H-FBP2*1.0补偿导线使用分类、等级及护套着色

使用分类	标志代号	允差等级及标志		护套着色
使用分类	标志代号	普通级	精密级	普通级	精密级	本安型
一般用	G	/	S	黑色	灰色	蓝色
耐热用	H	/	S	黑色	黄色	蓝色

注：在旧标准GB4989-85中，普通级用B表示，精密级用A表示。

补偿电缆与补偿导线的热电特性及允差

型号	使用分类	导线温度范围℃	热电动势及允差μV			热电偶测量端温度℃	20℃时往复电阻值 ≤Ω/m
			热电势	精密度	普通级		0.5mm2	1.0 mm2	1.5 mm2
SC&RC	G	0~100	646	±30（±2.5℃）	±60（±5.0℃）	1000	0.10	0.05	0.03	0.02
	H	0~200	1440	/	±60（±5.0℃）
KCA	G	0~100	4095	±60（±1.5℃）	±100（±2.5℃）		1.40	0.70	0.47	0.28
	H	0~200	8137			900
KCB	G	0~100	4095				1.04	0.52	0.35	0.21
KX	G	-20~100	4095				2.20	1.10	0.73	0.44
	H	-25~200	8137
EX	G	-20~100	6137	±120（±1.5℃）	±200（±2.5℃）	500	2.50	1.25	0.83	0.50
	H	-25~200	13419
JX	G	-20~100	5268	±85（±1.5℃）	±140（±2.5℃）		1.30	0.65	0.43	0.26
	H	-25~200	10777
TX	G	-20~100	4277	±30（±0.5℃）	±60（±1.0℃）	300	1.04	0.52	0.35	0.21
	H	-25~200	9285	±48（±0.8℃）	±90（±1.5℃）
NC	G	0~100	2774	±60（±1.5℃）	±100（±2.5℃）	900	1.50	0.75	0.50	0.30
	H	0~200	5912
NX	G	-20~100	2774				2.86	1.43	0.95	0.57
	H	-25~200	5912

其它参数指标

项目	单位	参数指标
		PVC绝缘	PE、XLPE、F46&F绝缘
绝缘电阻	MΩ.km	25	100
电压试验	V/1min	1000
阻燃性能	符合GB/T18380-2001阻燃标准中A、B、C类规定。

KCA-H-FBP2*1.0补偿导线的规格尺寸

一）补偿导线

芯数×标称截面mm2	导体种类	Z大外径mm				计算重量kg/km
芯数×标称截面mm2	导体种类	VV	VPV	FF	FP1F	VV	VPV	FF	FP1F
2×0.5	A	3.7×6.4	4.7×7.4	2.6×4.6	3.2×5.2	30	50	27	45
2×0.5	R	3.9×6.6	4.9×7.6	2.8×4.8	3.4×5.4	35	55	30	50
2×1.0	A	5.0×7.7	6.0×8.7	3.0×5.3	3.6×5.9	56	82	39	64
2×1.0	R	5.1×8.0	6.1×9.0	3.1×5.6	3.7×6.2	60	87	45	69
2×1.5	A	5.2×8.3	6.2×9.3	3.2×5.8	3.8×6.4	68	93	54	77
2×1.5	R	5.5×8.7	6.5×9.7	3.4×6.2	4.0×6.8	75	102	60	87
2×2.5	A	5.7×9.3	6.7×10.3	3.6×6.7	4.2×7.3	94	121	77	103
2×2.5	R	5.9×9.8	6.9×10.8	4.0×7.3	4.6×7.9	101	133	84	114
