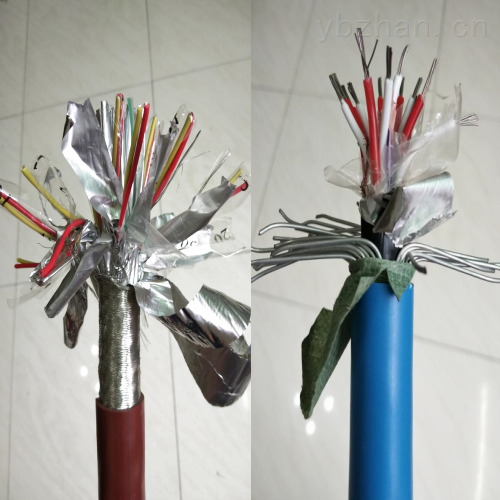

KX-GS-FP1FR7*2*1.0补偿导线电缆_热电偶补偿导线

KX-GS-FP1FR7*2*1.0补偿导线电缆的生产执行标准：GB/T4989-94及JB/T7495-94

KX-GS-FP1FR7*2*1.0补偿导线电缆使用条件

1、工作温度：
耐热用：Z高200℃和260℃两种。
一般用：Z高70℃和105℃两种。

2、Z低环境温度：
氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。

3、允许弯曲半径：
a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b）其它结构的补偿电缆，应不小于电缆外径的10倍。

KX-GS-FP1FR7*2*1.0补偿导线电缆的型号、名称

一）补偿导线

型号	名称
KX-GS-VV	聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线
KX-GS-VPV	聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线
KX-HS-FF	氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1F	氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FB	聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FBP1	聚四氟乙烯带绕包绝缘玻璃丝编织，镀锡铜丝编织屏蔽，玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1V105	氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线

注：普通级补偿导线型号表示方法：在精密级补偿导线型号基础上去掉字母“S”即可（下同）。

二）补偿电缆

型号	名称
KX-GS-VV	聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPV	聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPVP	聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VVP	聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-HS-FF	氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1F	氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1FP1	氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FFP1	氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105	氟塑料绝缘对绞耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105	氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105P1	氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105P1	氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

注：
1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的*项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。

KX-GS-FP1FR7*2*1.0补偿导线电缆的规格范围

名称	线芯对数	标称截面 mm2	线芯结构
			A	B
补偿导线	1	0.5 1.0 1.5 2.0	1/0.80	7/0.30
			1/1.13	7/0.43
补偿电缆	1~19		1/1.37	7/0.52
			1/1.76	19/0.41

补偿电缆与补偿导线的主要技术要求

产品型号	补偿导线及电缆线芯		补偿导线绝缘层着色		配用热电偶分度号
产品型号	正极	负极	正极	负极	配用热电偶分度号
SC or RC	铜	铜镍0.6	红	绿	S（铂铑10-铂）或 R（铂铑13-铂）
KCA	铁	铜镍22	红	蓝	K（镍铬-镍硅）
KCB	铜	铜镍40	红	蓝
KX	镍铬10	镍硅3	红	黑
EX	镍铬10	铜镍45	红	棕	E（镍铬-铜镍）
JX	铁	铜镍45	红	紫	J（铁-铜镍）
TX	铜	铜镍45	红	白	T（铜-铜镍）
NC	铁	铜镍18	红	灰	N（镍铬硅-镍硅）

补偿电缆与补偿导线的使用分类、等级及护套着色

使用分类	标志代号	允差等级及标志		护套着色
使用分类	标志代号	普通级	精密级	普通级	精密级	本安型
一般用	G	/	S	黑色	灰色	蓝色
耐热用	H	/	S	黑色	黄色	蓝色

注：在旧标准GB4989-85中，普通级用B表示，精密级用A表示。

补偿电缆与补偿导线的热电特性及允差

型号	使用分类	导线温度范围℃	热电动势及允差μV			热电偶测量端温度℃	20℃时往复电阻值 ≤Ω/m
			热电势	精密度	普通级		0.5mm2	1.0 mm2	1.5 mm2
SC&RC	G	0~100	646	±30（±2.5℃）	±60（±5.0℃）	1000	0.10	0.05	0.03	0.02
	H	0~200	1440	/	±60（±5.0℃）
KCA	G	0~100	4095	±60（±1.5℃）	±100（±2.5℃）		1.40	0.70	0.47	0.28
	H	0~200	8137			900
KCB	G	0~100	4095				1.04	0.52	0.35	0.21
KX	G	-20~100	4095				2.20	1.10	0.73	0.44
	H	-25~200	8137
EX	G	-20~100	6137	±120（±1.5℃）	±200（±2.5℃）	500	2.50	1.25	0.83	0.50
	H	-25~200	13419
JX	G	-20~100	5268	±85（±1.5℃）	±140（±2.5℃）		1.30	0.65	0.43	0.26
	H	-25~200	10777
TX	G	-20~100	4277	±30（±0.5℃）	±60（±1.0℃）	300	1.04	0.52	0.35	0.21
	H	-25~200	9285	±48（±0.8℃）	±90（±1.5℃）
NC	G	0~100	2774	±60（±1.5℃）	±100（±2.5℃）	900	1.50	0.75	0.50	0.30
	H	0~200	5912
NX	G	-20~100	2774				2.86	1.43	0.95	0.57
	H	-25~200	5912

其它参数指标

项目	单位	参数指标
		PVC绝缘	PE、XLPE、F46&F绝缘
绝缘电阻	MΩ.km	25	100
电压试验	V/1min	1000
阻燃性能	符合GB/T18380-2001阻燃标准中A、B、C类规定。

TX-VV补偿导线 的规格尺寸

一）补偿导线

芯数×标称截面mm2	导体种类	Z大外径mm				计算重量kg/km
芯数×标称截面mm2	导体种类	VV	VPV	FF	FP1F	VV	VPV	FF	FP1F
2×0.5	A	3.7×6.4	4.7×7.4	2.6×4.6	3.2×5.2	30	50	27	45
2×0.5	R	3.9×6.6	4.9×7.6	2.8×4.8	3.4×5.4	35	55	30	50
2×1.0	A	5.0×7.7	6.0×8.7	3.0×5.3	3.6×5.9	56	82	39	64
2×1.0	R	5.1×8.0	6.1×9.0	3.1×5.6	3.7×6.2	60	87	45	69
2×1.5	A	5.2×8.3	6.2×9.3	3.2×5.8	3.8×6.4	68	93	54	77
2×1.5	R	5.5×8.7	6.5×9.7	3.4×6.2	4.0×6.8	75	102	60	87
2×2.5	A	5.7×9.3	6.7×10.3	3.6×6.7	4.2×7.3	94	121	77	103
2×2.5	R	5.9×9.8	6.9×10.8	4.0×7.3	4.6×7.9	101	133	84	114

二）补偿电缆

芯数×标称截面mm2	导体种类	Z大外径mm						计算重量kg/km
芯数×标称截面mm2	导体种类	VV	VPV	FV	FP1V	FF	FP1F	VV	VPV	FV	FP1V	FF	FP1F
1×2×0.5	A	6.9	7.4	6.7	7.2	5.0	5.6	58	70	49	68	36	53
1×2×0.5	R	7.3	7.7	7.0	7.4	5.2	5.8	59	73	52	73	38	56
1×2×1.0	A	8.7	9.1	7.4	7.8	5.8	6.3	87	107	64	86	50	70
1×2×1.0	R	8.9	9.4	7.6	8.3	6.1	6.8	94	113	70	95	54	80
1×2×1.5	A	9.1	9.8	7.9	8.4	6.4	6.9	104	125	78	103	62	89
1×2×1.5	R	9.6	10.5	8.1	8.8	6.6	7.4	109	131	83	110	72	95
1×2×2.5	A	10.0	10.7	8.8	9.2	7.4	7.8	129	153	106	133	92	117
1×2×2.5	R	10.7	11.3	9.2	10.1	7.8	8.7	143	179	113	144	99	126
2×2×0.5	A	10.3	11.4	9.4	11.1	7.9	9.7	107	177	93	175	79	156
2×2×0.5	R	10.6	12.0	9.5	11.4	8.1	10.0	115	186	98	183	84	164
2×2×1.0	A	13.0	15.0	10.5	12.2	9.0	11.0	175	282	128	220	112	207
2×2×1.0	R	13.3	15.4	10.9	12.9	9.5	11.7	177	293	135	236	120	221
2×2×1.5	A	13.6	16.1	11.3	13.1	9.9	11.9	197	314	153	257	137	240
2×2×1.5	R	15.1	16.8	11.9	14.4	10.7	13.0	226	338	174	294	158	277
2×2×2.5	A	15.8	17.5	12.8	15.2	11.6	13.6	277	388	211	346	198	325
2×2×2.5	R	16.8	18.6	13.6	16.6	12.4	15.1	302	449	239	383	238	360
3×2×0.5	A	10.6	12.1	9.8	11.7	8.4	10.5	122	212	105	206	91	193
3×2×0.5	R	11.2	12.7	10.0	12.1	8.6	10.9	134	220	110	210	96	204
3×2×1.0	A	14.4	15.8	11.0	13.0	9.6	11.8	217	336	156	272	139	254
3×2×1.0	R	14.7	16.3	11.6	13.6	10.3	12.4	232	356	170	291	155	273
3×2×1.5	A	15.2	17.1	12.0	14.5	10.8	13.0	264	387	195	337	181	317
3×2×1.5	R	16.0	17.8	12.5	15.3	11.3	13.8	278	411	214	362	198	344
3×2×2.5	A	16.7	18.6	13.5	16.1	12.3	14.5	338	485	273	434	256	412
3×2×2.5	R	17.9	19.8	15.2	17.6	13.6	16.1	369	553	314	466	295	446
4×2×0.5	A	11.3	12.9	10.5	13.5	9.0	12.3	151	252	133	254	113	236
4×2×0.5	R	12.0	14.5	10.7	14.7	9.2	13.2	160	283	139	265	172	248
4×2×1.0	A	15.4	16.9	11.8	15.6	10.6	14.1	262	410	187	342	185	322
4×2×1.0	R	16.2	17.4	12.4	16.6	11.2	15.1	271	418	201	368	218	346
4×2×1.5	A	16.3	18.3	12.9	16.8	11.7	15.3	309	462	235	405	250	383
4×2×1.5	R	18.3	19.1	13.5	17.8	12.3	16.3	330	487	270	431	327	408
4×2×2.5	A	18.0	20.6	14.5	18.8	13.6	17.3	404	612	348	521	355	497
4×2×2.5	R	19.3	21.9	16.3	21.5	14.7	19.7	440	691	377	566	146	540
5×2×0.5	A	12.7	15.0	11.7	14.4	10.5	12.5	183	321	158	322	214	302
5×2×0.5	R	13.4	15.8	11.9	14.9	10.7	13.6	196	343	172	337	251	319
5×2×1.0	A	17.3	18.9	13.1	16.1	11.9	14.5	318	485	230	410	288	392
5×2×1.0	R	18.0	19.4	14.5	16.9	13.0	15.4	334	504	269	448	311	423
5×2×1.5	A	18.3	21.0	15.1	17.2	13.5	15.6	383	591	300	492	411	468
5×2×1.5	R	19.3	22.0	15.8	18.2	14.3	16.6	405	624	332	524	453	499
5×2×2.5	A	20.9	23.0	17.1	19.1	15.5	17.6	531	750	434	640	411	612
5×2×2.5	R	22.3	24.5	18.3	21.8	16.7	20.0	574	848	473	726	453	696
5×2×0.5	A	15.0	16.8	13.2	16.3	12.0	14.7	234	384	195	385	178	361
5×2×0.5	R	15.8	17.7	13.5	16.8	12.3	15.3	250	410	209	406	192	383
6×2×1.0	A	19.7	22.1	15.5	18.0	14.0	16.5	382	609	304	503	283	473
6×2×1.0	R	20.9	22.8	16.5	19.1	15.0	17.6	433	643	326	539	303	507
6×2×1.5	A	21.5	23.9	17.1	19.5	15.5	17.9	492	703	363	592	352	562
6×2×1.5	R	22.7	25.1	18.0	21.2	16.5	19.5	521	756	405	659	381	634
6×2×2.5	A	23.9	26.6	19.4	22.4	17.8	20.7	641	870	527	798	502	767
6×2×2.5	R	25.5	28.4	21.6	24.8	19.8	23.0	697	1048	603	870	573	836
7×2×0.5	A	15.2	17.1	13.4	16.5	12.2	15.0	248	413	207	411	187	388
7×2×0.5	R	16.1	17.9	14.4	17.0	12.9	15.5	260	435	235	436	215	408
7×2×1.0	A	20.7	22.4	15.8	18.2	14.3	16.7	429	650	318	531	296	505
7×2×1.0	R	21.2	23.1	16.8	19.4	15.3	17.9	445	675	341	572	318	545
7×2×1.5	A	21.9	24.3	17.3	19.7	15.7	18.2	514	750	398	631	375	606
7×2×1.5	R	23.0	25.4	18.3	21.5	16.7	19.8	537	796	426	704	402	672
7×2×2.5	A	24.2	27.1	19.7	22.7	18.2	21.0	676	971	562	857	535	825
7×2×2.5	R	26.0	28.8	21.9	25.2	20.1	23.4	727	1113	637	932	607	897
8×2×0.5	A	16.5	18.5	15.2	17.8	13.6	16.3	279	464	245	400	228	435
8×2×0.5	R	17.5	19.5	15.6	18.5	14.1	16.9	294	485	263	483	242	457
8×2×1.0	A	22.4	24.4	17.2	19.8	15.6	18.3	480	730	357	595	333	568
8×2×1.0	R	23.1	25.1	18.3	21.8	16.7	20.0	490	759	380	671	360	640
8×2×1.5	A	23.8	26.8	18.8	22.1	17.3	20.4	574	840	450	741	426	710
8×2×1.5	R	25.1	28.2	20.6	23.4	18.8	21.7	604	922	508	792	480	760
8×2×2.5	A	26.8	29.5	22.1	24.8	20.4	23.0	786	1089	663	968	634	934
8×2×2.5	R	28.8	31.5	23.9	27.8	22.4	25.4	844	1250	718	1074	686	1046
9×2×0.5	A	17.3	19.5	16.0	18.7	14.4	17.2	300	509	273	503	252	478
9×2×0.5	R	18.4	21.1	16.4	19.5	14.9	17.9	321	559	288	530	266	505
9×2×1.0	A	23.7	25.7	18.0	21.5	16.5	19.7	527	802	391	680	369	651
9×2×1.0	R	24.3	26.8	19.3	22.9	17.7	21.1	542	859	423	735	398	703
9×2×1.5	A	25.1	28.3	19.8	23.2	18.2	21.5	633	955	497	816	472	783
9×2×1.5	R	27.0	29.7	21.7	24.6	19.9	22.9	686	1010	560	866	530	837
9×2×2.5	A	28.3	31.1	23.3	26.5	21.6	24.3	866	1201	734	1091	703	1064
9×2×2.5	R	30.5	33.2	25.2	29.4	23.4	26.8	932	1423	795	1186	761	1157
10×2×0.5	A	17.5	19.5	16.1	18.8	14.5	17.3	324	541	293	540	271	514
10×2×0.5	R	18.5	21.2	16.5	19.6	15.0	17.9	346	599	310	570	287	543
10×2×1.0	A	23.8	25.8	18.1	21.6	16.6	19.8	566	862	423	735	400	701
10×2×1.0	R	24.5	26.9	19.4	23.0	17.8	21.1	584	922	458	791	433	758
10×2×1.5	A	25.2	28.4	19.8	23.3	18.2	21.6	684	1027	538	878	514	844
10×2×1.5	R	27.1	29.8	21.8	24.7	20.0	22.9	742	1085	606	934	575	903
10×2×2.5	A	28.5	31.2	23.4	26.6	21.7	24.4	941	1296	797	1180	767	1152
10×2×2.5	R	30.6	33.3	25.3	29.5	23.5	26.8	1009	1536	863	1279	827	1250
12×2×0.5	A	18.5	21.5	17.1	20.7	15.5	18.9	372	641	336	636	313	617
12×2×0.5	R	19.7	22.6	17.6	21.5	16.1	19.7	396	680	354	681	332	650
12×2×1.0	A	25.2	27.5	19.4	23.0	17.8	21.2	647	1014	490	843	465	811
12×2×1.0	R	26.5	28.7	21.3	24.4	19.6	22.7	697	1054	557	908	526	874
12×2×1.5	A	27.3	30.1	21.9	24.9	20.1	23.1	812	1191	655	1014	625	980
12×2×1.5	R	28.8	31.8	23.2	26.8	21.5	25.1	856	1254	700	1119	668	1091
12×2×2.5	A	30.4	33.3	25.0	28.4	23.2	26.2	1086	1541	929	1367	896	1339
12×2×2.5	R	32.7	35.6	26.5	31.5	25.9	28.9	1167	1767	1030	1404	1011	1455
14×2×0.5	A	20.6	22.9	18.3	22.1			420	736	380	732
14×2×0.5	R	21.9	24.2	18.9	22.9			473	770	401	769
14×2×1.0	A	27.7	30.1	21.5	24.6			763	1161	588	960
14×2×1.0	R	28.6	30.9	22.9	26.7			792	1199	634	1061
14×2×1.5	A	29.4	32.6	23.5	27.2			925	1379	749	1183
14×2×1.5	R	31.0	34.2	25.0	28.8			975	1459	801	1266
14×2×2.5	A	32.8	35.9	27.2	30.5			1241	1762	1090	1564
14×2×2.5	R	35.2	38.8	28.7	33.8			1335	2063	1180	1734
16×2×0.5	A	21.5	23.9	19.0	23.0			501	820	427	815
16×2×0.5	R	22.8	25.2	19.7	23.9			528	860	453	861
16×2×1.0	A	28.9	31.4	22.3	25.6			855	1300	663	1075
16×2×1.0	R	29.8	32.2	23.9	27.8			893	1380	715	1186
16×2×1.5	A	30.7	34.0	24.5	28.3			1050	1546	845	1328
16×2×1.5	R	32.5	35.8	26.5	30.0			1100	1648	927	1418
16×2×2.5	A	34.2	38.0	28.5	31.8			1408	1982	1237	1796
16×2×2.5	R	36.7	40.6	30.9	35.3			1516	2326	1341	1956
19×2×0.5	A	23.2	25.7	21.2	24.9			571	936	517	934
19×2×0.5	R	24.6	27.6	22.0	25.7			598	1005	546	985
19×2×1.0	A	31.4	34.0	24.2	28.0			978	1528	758	1263
19×2×1.0	R	32.9	34.9	25.9	30.0			1008	1577	818	1361
19×2×1.5	A	33.3	36.9	27.0	30.6			1193	1773	998	1528
19×2×1.5	R	35.8	39.3	28.7	32.5			1254	1920	1065	1665
19×2×2.5	A	37.2	41.2	30.9	34.4			1615	2317	1420	2072
19×2×2.5	R	40.5	44.1	33.6	38.7			1763	2677	1543	2284
