ZR-DJFP2VP2-22-2*2*1.5计算机电缆

2023-11-18 16:03 已有人浏览 安徽佰能电气有限公司
TAG标签：计算机电缆 阻燃计算机电缆 耐火计算机电缆
本产品选用氟聚合物材料，采用的氟聚合物挤出设备生产，产品具有优良的电器性能，且具有耐高温、耐酸碱、防腐、耐老化等优异性能。广泛应用于电力、化工、石油、治金等领域及高温环境中作为电器、仪表的连接和自动控制系统的传输线长期使用。执行标准：按照Q/LP168-2008、GB/T19666-2005标准生产制造。ZR-DJFP2VP2-22-2*2*1.5计算机电缆产品结构1、导体材质：铜导体2、绝缘材料...

产品分类计算机电缆

产品型号阻燃型，耐火型，铠装型

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

本产品选用氟聚合物材料，采用的氟聚合物挤出设备生产，产品具有优良的电器性能，且具有耐高温、耐酸碱、防腐、耐老化等优异性能。广泛应用于电力、化工、石油、治金等领域及高温环境中作为电器、仪表的连接和自动控制系统的传输线长期使用。

执行标准：

按照Q/LP168-2008、GB/T19666-2005标准生产制造。

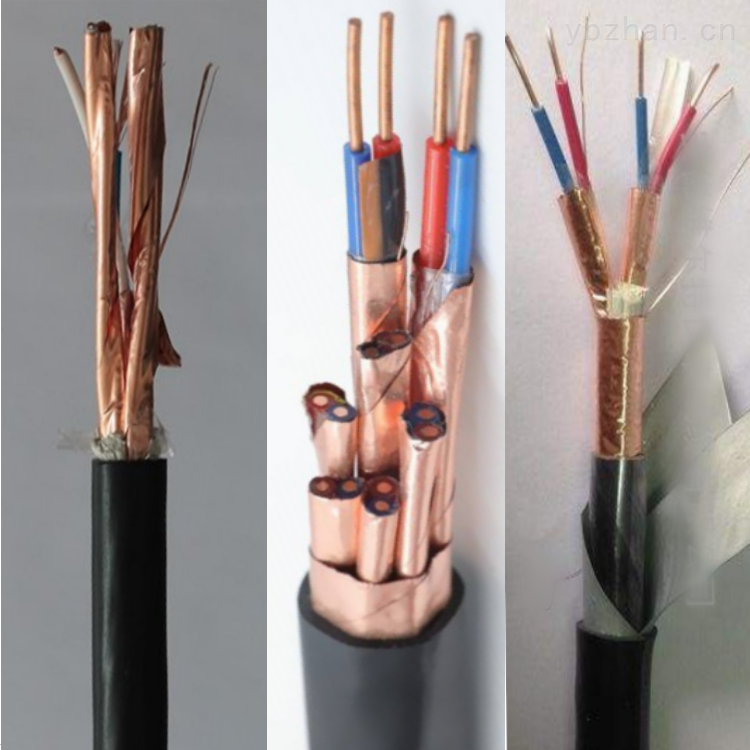

ZR-DJFP2VP2-22-2*2*1.5计算机电缆产品结构

1、导体材质：铜导体

2、绝缘材料：氟聚合物绝缘电缆为200℃；

3、对屏蔽材料：铝塑复合铜带绕包总屏蔽

4、总屏蔽材料：铝塑复合铜带带绕包总屏蔽

5、内护套：聚氯乙烯护套/PP带绕包

6、铠装：镀锌钢带铠装绕包

7、护套材料：阻燃聚氯乙烯护套挤管式颜色黑色



使用特性：

1、额定电压：300/500V及以下

2、电缆正常允许时导体工作温度：氟聚合物绝缘电缆为200℃；

3、电缆短路时导体温度：氟聚合物绝缘电缆为260℃.（短路持续时间为5秒）；

4、电缆安装时的弯曲半径：

①无铠装或金属丝屏蔽电缆：6D

②有铠装或金属丝屏蔽电缆：12D

5、屏蔽线组的工作电容（1kHz）:≤280pF/m.

6、电缆线组间的分布电感≤0.8Μh/m;

7、电缆线组间的电容不平衡：在测试频率为1kHz，电缆长度为250m时应不大于300 pF.

导体类型及电阻：

导体标称截面

导体根数/单丝直径

导体根数/单丝直径

导体根数/单丝直径

20℃时直流电阻Ω/km

20℃时导体直流电阻Ω/km

mm2

A

B

R

A、B

R

0.5

1/0.80

7/0.30

16/0.20

≤ 36.0

≤ 39.0

0.75

1/0.97

7/0.37

24/0.20

≤ 24.5

≤ 26.0

1

1/1.13

7/0.43

32/0.20

≤18.1

≤19.5

1.5

1/1.38

7/0.52

30/0.25

≤12.1

≤13.3

2.5

1/1.78

7/0.68

49/0.25

≤ 7. 41

≤ 7. 9 8

规格选型：

DJFP2VP2-22-300/500V-1*2*0.75

DJFP2VP2-22-300/500V-2*2*0.75

DJFP2VP2-22-300/500V-3*2*0.75

DJFP2VP2-22-300/500V-1*2*1.0

DJFP2VP2-22-300/500V-2*2*1.0

DJFP2VP2-22-300/500V-3*2*1.0

DJFP2VP2-22-300/500V-1*2*1.5

DJFP2VP2-22-300/500V-2*2*1.5

DJFP2VP2-22-300/500V-3*2*1.5

DJFP2VP2-22-300/500V-1*2*2.5

DJFP2VP2-22-300/500V-2*2*2.5

DJFP2VP2-22-300/500V-3*2*2.5

DJFP2VP2-22-300/500V-4*2*0.75

DJFP2VP2-22-300/500V-5*2*0.75

DJFP2VP2-22-300/500V-6*2*0.75

DJFP2VP2-22-300/500V-4*2*1.0

DJFP2VP2-22-300/500V-5*2*1.0

DJFP2VP2-22-300/500V-6*2*1.0

DJFP2VP2-22-300/500V-4*2*1.5

DJFP2VP2-22-300/500V-5*2*1.5

DJFP2VP2-22-300/500V-6*2*1.5

DJFP2VP2-22-300/500V-4*2*2.5

DJFP2VP2-22-300/500V-5*2*2.5

DJFP2VP2-22-300/500V-6*2*2.5

DJFP2VP2-22-300/500V-7*2*0.75

DJFP2VP2-22-300/500V-8*2*0.75

DJFP2VP2-22-300/500V-10*2*0.75

DJFP2VP2-22-300/500V-7*2*1.0

DJFP2VP2-22-300/500V-8*2*1.0

DJFP2VP2-22-300/500V-10*2*1.0

DJFP2VP2-22-300/500V-7*2*1.5

DJFP2VP2-22-300/500V-8*2*1.5

DJFP2VP2-22-300/500V-10*2*1.5

DJFP2VP2-22-300/500V-7*2*2.5

DJFP2VP2-22-300/500V-8*2*2.5

DJFP2VP2-22-300/500V-10*2*2.5

DJFP2VP2-22-300/500V-12*2*0.75

DJFP2VP2-22-300/500V-16*2*0.75

DJFP2VP2-22-300/500V-24*2*0.75

DJFP2VP2-22-300/500V-12*2*1.0

DJFP2VP2-22-300/500V-16*2*1.0

DJFP2VP2-22-300/500V-24*2*1.0

DJFP2VP2-22-300/500V-12*2*1.5

DJFP2VP2-22-300/500V-16*2*1.5

DJFP2VP2-22-300/500V-24*2*1.5

DJFP2VP2-22-300/500V-12*2*2.5

DJFP2VP2-22-300/500V-16*2*2.5

DJFP2VP2-22-300/500V-24*2*2.5
