执行标准
IEC60228 《绝缘电缆导体》IEC60332《电缆燃烧试验》
IEC61034 《电缆或光缆在特定条件下燃烧的烟密度测定》
GB11033-89 《额定电压26/35kV及以下电力电缆附件基本技术要求》
GB2952-89 《电缆外护层》GB12666.5-90 《电线电缆燃烧试验方法 第5部分成束电线电缆燃烧试验方法》GB/T1765198《电缆或光缆在特定条件下燃烧的烟密度测定》（等同EC61034:1994）GB4005-1983、JB/T 8137.1～4-1999 《电线电缆交货盘》
GB 6995.1～5-1986 《电线电缆识別标志》GB/T156-2007标准电压
GB 4884-1985绝缘导线标识GB/T 3956-2008电缆的导体GB/T6995.1～5-2008电缆和电线识别标志GB/T 3048.1～16-2007电线电缆电性能试验方法
GB/T 2951-2008电缆绝缘和护套材料通用试验方法
JB/T 8137-1999 电缆交货盘 第1部分—第4部分
GB/T 18380.1-2001*部分：单根绝缘电线和电缆的垂直燃烧试验方法
GB/T 18380.3-2001 第二部分：成束电线和电缆的燃烧试验方法
GB/T 19666-2005阻繎和耐火电线电缆通则
GB/T 8815-2008电线电缆用软聚氯乙烯塑料

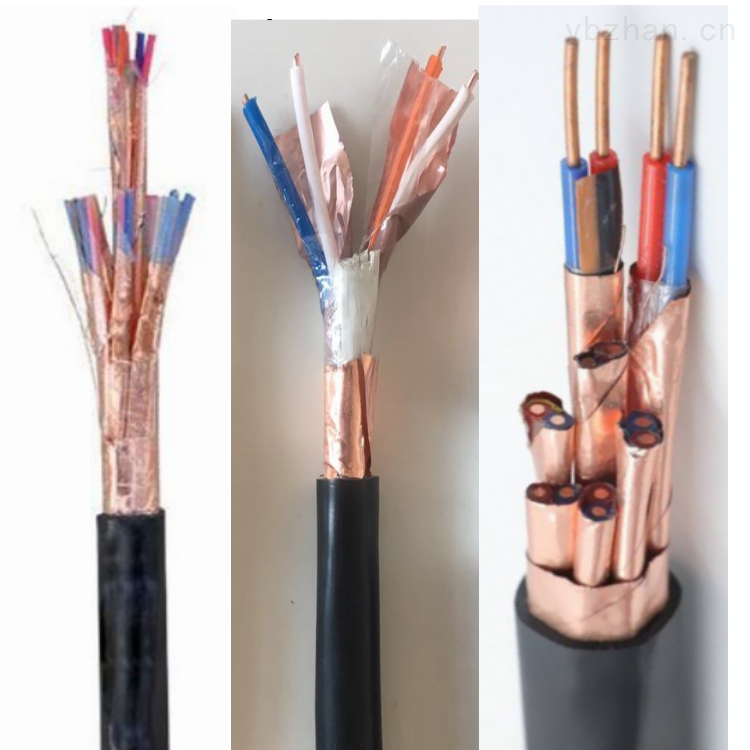

ZR-DJYP2VP2-22-300/500V计算机电缆产品特性：
型号 | ZR-DJYP2VP2-22计算机电缆 |
使用特性
| 1、 交流额定电压U0/U：300/500V；电缆导体长期允许Z高工作温度聚氯乙烯绝缘分70℃、 105℃两种； 聚乙烯绝缘为70℃； 交联聚乙烯绝缘为90℃ （绝缘交联类型可分为硅烷交联和辐照交联） 。 2、 Z低环境温度：固定敷设-40℃；非固定敷设-15℃。安装敷设时环境温度不低于0℃。 3、 电缆允许Z小弯曲半径： 金属带绕包屏蔽或钢丝、 钢带铠装电缆不小于电缆外径的12倍； 非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。 |
ZR-DJYP2VP2-22-300/500V计算机电缆型号说明
型号说明 | ZR | 阻燃型 |
略- | 铜芯导体/CU50， | |
DJ | 电子计算机电缆 | |
Y | 聚乙烯绝缘 | |
P2 | 铜带屏蔽，内屏蔽 | |
V | 聚氯乙烯护套 | |
P2 | 铜带屏蔽，总屏蔽 | |
22 | 钢带铠装 |
ZR-DJYP2VP2-22 | 聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏钢带铠装计算机电缆 |
ZR-DJYVP3-22 | 聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽钢带铠装计算机电缆 |
ZR-DJYP3V22 | 聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽钢带铠装计算机电缆 |
ZR-DJYP3VP3-22 | 聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏钢带铠装计算机电缆 |
规格参数：
标称截面（mm2） | 线径结构 | Z大外径（mm） | 近似重量（kg/km） | |||||
根数/外径（mm） | DJYVP | DJYVP2 | DJYVP3 | DJYVP | DJYVP2 | DJYVP3 | ||
2×2×0.75 | 24/0.20 | 17.0 | 16.3 | 18.6 | 217 | 154 | 270 | |
2×2×1.0 | 32/0.20 | 19.0 | 18.0 | 20.6 | 241 | 172 | 298 | |
2×2×1.5 | 30/0.25 | 20.6 | 19.5 | 22.0 | 300 | 225 | 376 | |
2×2×2.5 | 49/0.26 | 23.0 | 22.0 | 24.5 | 400 | 303 | 491 | |
3×2×0.5 | 16/0.20 | 17.2 | 15.8 | 18.8 | 218 | 153 | 265 | |
3×2×0.75 | 24/0.20 | 18.3 | 17.1 | 19.8 | 271 | 197 | 337 | |
3×2×1.0 | 32/0.20 | 19.8 | 18.5 | 21.2 | 300 | 223 | 375 | |
3×2×1.5 | 30/0.25 | 21.8 | 20.3 | 23.3 | 378 | 290 | 473 | |
3×2×2.5 | 49/0.26 | 24.9 | 23.5 | 26.3 | 520 | 437 | 685 | |
4×2×0.5 | 16/0.20 | 18.7 | 17.4 | 20.4 | 268 | 191 | 326 | |
4×2×0.75 | 24/0.20 | 20.2 | 18.6 | 22.0 | 334 | 246 | 416 | |
4×2×1.0 | 32/0.20 | 21.5 | 20.2 | 23.3 | 373 | 280 | 468 | |
导体电阻：
导体标称 截面mm2 | 导体根数/单丝直径mm | 20℃时导体直流电阻Ω/km | |||
A | B | R | A/B | R | |
2*2*0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤36.0 | ≤39.0 |
2*2*0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤24.5 | ≤26.0 |
2*2*1.0 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
2*2*1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
2*2*2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤7.41 | ≤7.98 |
3*2*0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤36.0 | ≤39.0 |
3*2*0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤24.5 | ≤26.0 |
3*2*1.0 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
3*2*1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
3*2*2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤7.41 | ≤7.98 |
4*2*0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤36.0 | ≤39.0 |
4*2*0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤24.5 | ≤26.0 |
4*2*1.0 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
4*2*1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
4*2*2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤7.41 | ≤7.98 |
包装运输：
包 装 运输 | 1 电缆妥善包装在符合 JB/T8137-1999 规定要求的电缆盘上。电缆端头可靠密封，伸出盘外的电缆端头加热塑封头，伸出盘外的长度不小于300mm。 2 电缆附有产品质量检验合格证，在电缆盘上标明。 3 运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。 4 吊装包装件时，严禁几盘同时吊装。在运输时电缆盘必须放稳，并用合适方法固定，防止互撞或翻倒。 |
