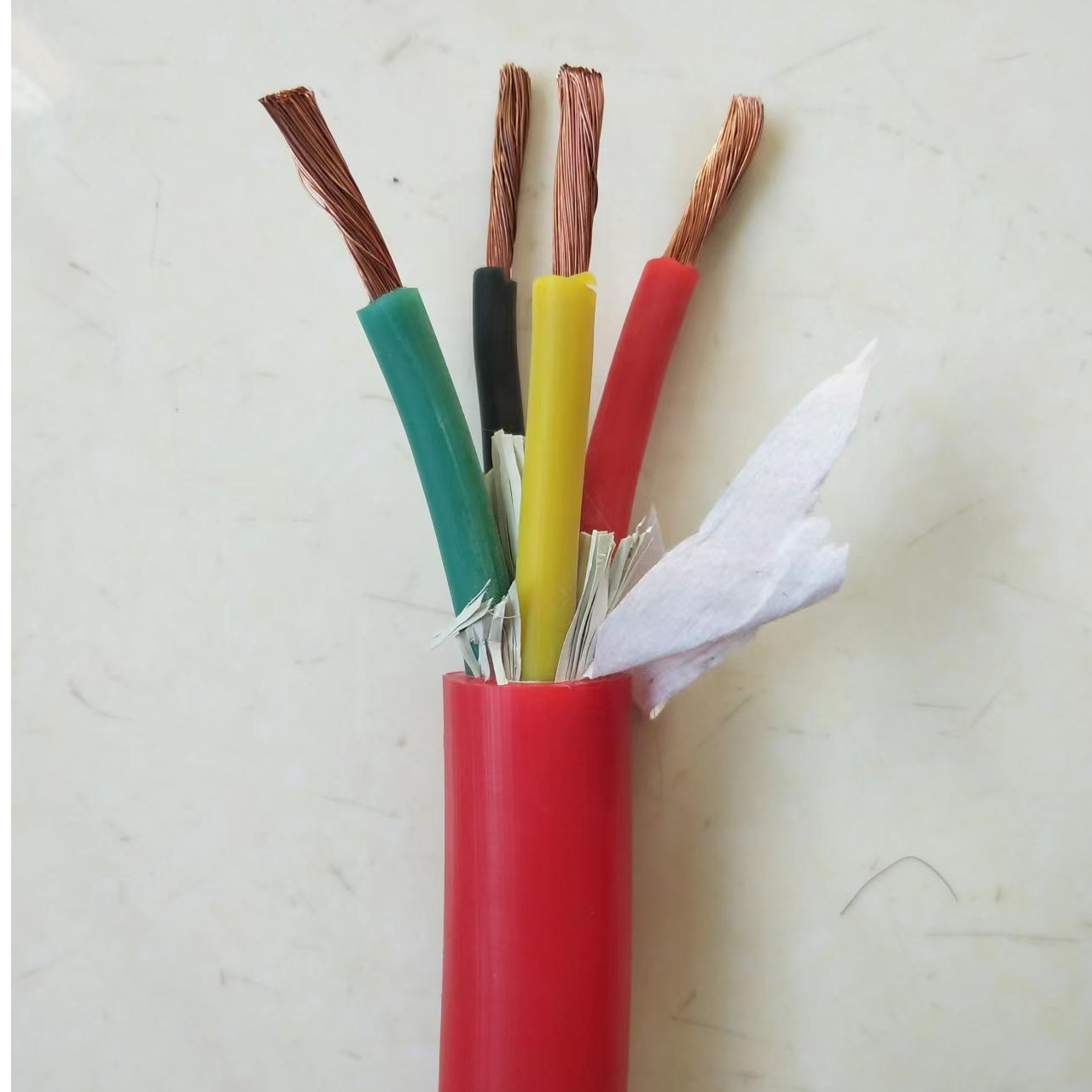

HGG硅橡胶电缆

2023-11-24 15:30 已有人浏览 安徽佰能电气有限公司
TAG标签：硅橡胶电缆 耐高温电缆 红色电缆
一、应用：适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、...

产品分类硅橡胶电缆

产品型号耐热硅橡胶电缆，硅胶电缆

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

一、应用：

适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。

二、生产执行标准：采用企业标准

三、使用特性

1、 额定电压UO/U:600/1000V。

2、 电缆允许工作温度范围-60℃～+180℃。

3、 短路时（Z长持续间不超过5S）电缆导体的Z高温度不超过250℃。

4、 电缆敷设温度应不低于-20℃。

5、 电缆的弯曲半径如下： 单芯电缆弯曲半径不小于电缆外径的15D； （D-电缆外径） ；

    三芯电缆弯曲半径不小于电缆外径的12D。

四、型号名称：

          型                            号

                              名称

（ZR）-HGG

硅橡胶绝缘硅橡胶护套（阻燃）电力软电缆


（ZR）-HGGP

硅橡胶绝缘硅橡胶护套铜丝编织屏蔽（阻燃）电力软电缆

（ZR）-HGGP2

硅橡胶绝缘硅橡胶护套铜带屏蔽（阻燃）电力软电缆


（ZR）-HGVF

硅橡胶绝缘丁聚氯乙烯护套（阻燃）电力软电缆


（ZR）-HGVFP

硅橡胶绝缘丁聚氯乙烯护套铜丝编织屏蔽（阻燃）电力软电缆

（ZR）-HGVF22

硅橡胶绝缘丁聚氯乙烯护套钢带铠装（阻燃）电力软电缆

（ZR）-HGVFP2

硅橡胶绝缘丁聚氯乙烯护套铜带绕包屏蔽（阻燃）电力软电缆

 HGG硅橡胶电缆  规格结构

                   规格

                1芯

                 2芯

                3芯

               3+1芯

                   3+2芯

（ZR）-HGG

1.5～500

1.5～240

1.5～240

1.5～240

1.5～240

（ZR）-HGGP

1.5～500

1.5～240

1.5～240

1.5～240

1.5～240

（ZR）-HGGP2

1.5～500

1.5～240

1.5～240

1.5～240

1.5～240

（ZR）-HGVF

1.5～500

1.5～240

1.5～240

1.5～240

1.5～240

（ZR）-HGVFP

1.5～500

1.5～240

1.5～240

1.5～240

1.5～240

（ZR）-HGVF22

1.5～500

1.5～240

1.5～240

1.5～240

1.5～240

（ZR）-HGVFP2

1.5～500

1.5～240

1.5～240

1.5～240

1.5～240

五、技术参数

1、成品电缆导体20℃时直流电阻:应满足GB/T3956标准要求， 成品电缆导电线芯的直流电阻， 换算到电缆长度为1m， 标称截面为1mm2和温度为20℃时， 铜芯线芯应不大于0.0184Ω。

2、 成品电缆绝缘线芯的绝缘电阻： 成品电缆绝缘线芯的绝缘电阻， 换算到电缆长度为1km和温度为20℃时， 导电线芯截面在50mm2及以下的应不小于50MΩ,70~185mm2的应不小于35MΩ。

3、 成品电缆应经受工频交流试验电压3000V、 5min电压试验， 绝缘无击穿。


六、规格参数

芯数×截面
（mm2）

导体结构
根数/线径（mm）

主线芯外径
（mm）

地线芯外径
（mm）

护套厚度
（mm）

平均外径
（mm）

3*1.5+1*1

48/0.20

32/0.20

2.80

2.60

1.4

9.50

3*2+1*1.5

40/0.25

48/0.20

3.20

2.80

1.50

10.70

3*2.5*1×1.5

49/0.25

48/0.20

3.50

2.80

1.7

12.0

3*4+1*2.5

56/0.30

49/0.25

4.10

3.50

1.8

13.5

3*6+1*4

84/0.30

56/0.30

4.90

4.10

1.8

15.4

3*10+1*6

84/0.40

84/0.30

6.60

4.90

1.80

19.5

3*16+1*10

126/0.40

84/0.40

8.40

6.60

2.60

24.6

3*25+1*16

196/0.40

126/0.40

10.10

8.40

2.60

28.60

3*35+1*25

494/0.30

196/0.40

11.50

10.10

2.60

32.20

3*50+1*35

396/0.40

194/0.30

14.0

10.10

2.80

37.80

3*70+1*50

551/0.40

396/0.40

15.6

11.5

3.0

42.2

HGG硅橡胶电缆 交货长度

允许根据双方协议长度交货； 长度计量误差不超过±0.5%。
