ZR-KX-GS-VPV-105补偿电缆

2023-11-25 14:35 已有人浏览 安徽佰能电气有限公司
TAG标签:补偿电缆 阻燃补偿电缆
ZR-KX-GS-VPV-105补偿电缆补偿型补偿导线补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100℃或0-...

产品分类热电偶补偿导线

产品型号耐热硅橡胶电缆,硅胶电缆

产品电压-

包装类型软包货盘装

护套材质KX/KC/EX/JX/TX/SC...

报价电话 18098308844

详情介绍

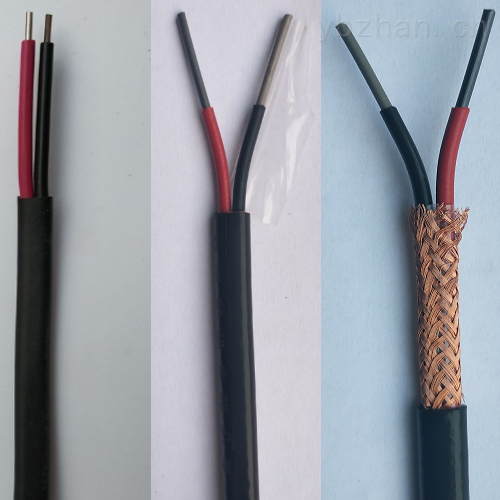

ZR-KX-GS-VPV-105补偿电缆补偿型补偿导线

补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同,用字母“C"附在热电偶分度号之后表示,例如“KC"。不同合金丝可以应用于同一分度号的热电偶,并用附加字母区别,如“KCA"、“KCB"。目前使用不多。

2.3 允差

热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的Z大偏差,该值用微伏表示,其允差的大小分为精密级和普通级两种。

2.4 符号

S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母;
G——表示一般用补偿导线;
H——表示耐热用补偿导线;
R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母;
P——表示有屏蔽层的补偿导线;
V——表示绝缘层或护套为聚氯乙烯材料(PVC);
F——表示绝缘层为聚四氟乙烯材料;
B——表示护套为无碱玻璃丝材料。

ZR-KX-GS-VPV-105补偿电缆

KX-GS-VPV-105-1*2*0.75

ZR-KX-GS-VPV-105-1*2*0.75

ZR-IA-KX-GS-VPV-105-1*2*0.75

KX-GS-VPV-105-1*2*1.0

ZR-KX-GS-VPV-105-1*2*1.0

ZR-IA-KX-GS-VPV-105-1*2*1.0

KX-GS-VPV-105-1*2*1.5

ZR-KX-GS-VPV-105-1*2*1.5

ZR-IA-KX-GS-VPV-105-1*2*1.5

KX-GS-VPV-105-1*2*2.5

ZR-KX-GS-VPV-105-1*2*2.5

ZR-IA-KX-GS-VPV-105-1*2*2.5

KX-GS-VPV-105-2*2*0.75

ZR-KX-GS-VPV-105-2*2*0.75

ZR-IA-KX-GS-VPV-105-2*2*0.75

KX-GS-VPV-105-2*2*1.0

ZR-KX-GS-VPV-105-2*2*1.0

ZR-IA-KX-GS-VPV-105-2*2*1.0

KX-GS-VPV-105-2*2*1.5

ZR-KX-GS-VPV-105-2*2*1.5

ZR-IA-KX-GS-VPV-105-2*2*1.5

KX-GS-VPV-105-2*2*2.5

ZR-KX-GS-VPV-105-2*2*2.5

ZR-IA-KX-GS-VPV-105-2*2*2.5

KX-GS-VPV-105-3*2*0.75

ZR-KX-GS-VPV-105-3*2*0.75

ZR-IA-KX-GS-VPV-105-3*2*0.75

KX-GS-VPV-105-3*2*1.0

ZR-KX-GS-VPV-105-3*2*1.0

ZR-IA-KX-GS-VPV-105-3*2*1.0

KX-GS-VPV-105-3*2*1.5

ZR-KX-GS-VPV-105-3*2*1.5

ZR-IA-KX-GS-VPV-105-3*2*1.5

KX-GS-VPV-105-3*2*2.5

ZR-KX-GS-VPV-105-3*2*2.5

ZR-IA-KX-GS-VPV-105-3*2*2.5

KX-GS-VPV-105-4*2*0.75

ZR-KX-GS-VPV-105-4*2*0.75

ZR-IA-KX-GS-VPV-105-4*2*0.75

KX-GS-VPV-105-4*2*1.0

ZR-KX-GS-VPV-105-4*2*1.0

ZR-IA-KX-GS-VPV-105-4*2*1.0

KX-GS-VPV-105-4*2*1.5

ZR-KX-GS-VPV-105-4*2*1.5

ZR-IA-KX-GS-VPV-105-4*2*1.5

KX-GS-VPV-105-4*2*2.5

ZR-KX-GS-VPV-105-4*2*2.5

ZR-IA-KX-GS-VPV-105-4*2*2.5

KX-GS-VPV-105-5*2*0.75

ZR-KX-GS-VPV-105-5*2*0.75

ZR-IA-KX-GS-VPV-105-5*2*0.75

KX-GS-VPV-105-5*2*1.0

ZR-KX-GS-VPV-105-5*2*1.0

ZR-IA-KX-GS-VPV-105-5*2*1.0

KX-GS-VPV-105-5*2*1.5

ZR-KX-GS-VPV-105-5*2*1.5

ZR-IA-KX-GS-VPV-105-5*2*1.5

KX-GS-VPV-105-5*2*2.5

ZR-KX-GS-VPV-105-5*2*2.5

ZR-IA-KX-GS-VPV-105-5*2*2.5

KX-GS-VPV-105-6*2*0.75

ZR-KX-GS-VPV-105-6*2*0.75

ZR-IA-KX-GS-VPV-105-6*2*0.75

KX-GS-VPV-105-6*2*1.0

ZR-KX-GS-VPV-105-6*2*1.0

ZR-IA-KX-GS-VPV-105-6*2*1.0

KX-GS-VPV-105-6*2*1.5

ZR-KX-GS-VPV-105-6*2*1.5

ZR-IA-KX-GS-VPV-105-6*2*1.5

KX-GS-VPV-105-6*2*2.5

ZR-KX-GS-VPV-105-6*2*2.5

ZR-IA-KX-GS-VPV-105-6*2*2.5

KX-GS-VPV-105-7*2*0.75

ZR-KX-GS-VPV-105-7*2*0.75

ZR-IA-KX-GS-VPV-105-7*2*0.75

KX-GS-VPV-105-7*2*1.0

ZR-KX-GS-VPV-105-7*2*1.0

ZR-IA-KX-GS-VPV-105-7*2*1.0

KX-GS-VPV-105-7*2*1.5

ZR-KX-GS-VPV-105-7*2*1.5

ZR-IA-KX-GS-VPV-105-7*2*1.5

KX-GS-VPV-105-7*2*2.5

ZR-KX-GS-VPV-105-7*2*2.5

ZR-IA-KX-GS-VPV-105-7*2*2.5

KX-GS-VPV-105-8*2*0.75

ZR-KX-GS-VPV-105-8*2*0.75

ZR-IA-KX-GS-VPV-105-8*2*0.75

KX-GS-VPV-105-8*2*1.0

ZR-KX-GS-VPV-105-8*2*1.0

ZR-IA-KX-GS-VPV-105-8*2*1.0

KX-GS-VPV-105-8*2*1.5

ZR-KX-GS-VPV-105-8*2*1.5

ZR-IA-KX-GS-VPV-105-8*2*1.5

KX-GS-VPV-105-8*2*2.5

ZR-KX-GS-VPV-105-8*2*2.5

ZR-IA-KX-GS-VPV-105-8*2*2.5

KX-GS-VPV-105-10*2*0.75

ZR-KX-GS-VPV-105-10*2*0.75

ZR-IA-KX-GS-VPV-105-10*2*0.75

KX-GS-VPV-105-10*2*1.0

ZR-KX-GS-VPV-105-10*2*1.0

ZR-IA-KX-GS-VPV-105-10*2*1.0

KX-GS-VPV-105-10*2*1.5

ZR-KX-GS-VPV-105-10*2*1.5

ZR-IA-KX-GS-VPV-105-10*2*1.5

KX-GS-VPV-105-12*2*0.75

ZR-KX-GS-VPV-105-12*2*0.75

ZR-IA-KX-GS-VPV-105-12*2*0.75

KX-GS-VPV-105-12*2*1.0

ZR-KX-GS-VPV-105-12*2*1.0

ZR-IA-KX-GS-VPV-105-12*2*1.0

KX-GS-VPV-105-12*2*1.5

ZR-KX-GS-VPV-105-12*2*1.5

ZR-IA-KX-GS-VPV-105-12*2*1.5

KX-GS-VPV-105-14*2*0.75

ZR-KX-GS-VPV-105-14*2*0.75

ZR-IA-KX-GS-VPV-105-14*2*0.75

KX-GS-VPV-105-14*2*1.0

ZR-KX-GS-VPV-105-14*2*1.0

ZR-IA-KX-GS-VPV-105-14*2*1.0

KX-GS-VPV-105-14*2*1.5

ZR-KX-GS-VPV-105-14*2*1.5

ZR-IA-KX-GS-VPV-105-14*2*1.5

KX-GS-VPV-105-15*2*0.75

ZR-KX-GS-VPV-105-15*2*0.75

ZR-IA-KX-GS-VPV-105-15*2*0.75

KX-GS-VPV-105-15*2*1.0

ZR-KX-GS-VPV-105-15*2*1.0

ZR-IA-KX-GS-VPV-105-15*2*1.0

KX-GS-VPV-105-15*2*1.5

ZR-KX-GS-VPV-105-15*2*1.5

ZR-IA-KX-GS-VPV-105-15*2*1.5

KX-GS-VPV-105-16*2*0.75

ZR-KX-GS-VPV-105-16*2*0.75

ZR-IA-KX-GS-VPV-105-16*2*0.75

KX-GS-VPV-105-16*2*1.0

ZR-KX-GS-VPV-105-16*2*1.0

ZR-IA-KX-GS-VPV-105-16*2*1.0

KX-GS-VPV-105-16*2*1.5

ZR-KX-GS-VPV-105-16*2*1.5

ZR-IA-KX-GS-VPV-105-16*2*1.5

KX-GS-VPV-105-18*2*0.75

ZR-KX-GS-VPV-105-18*2*0.75

ZR-IA-KX-GS-VPV-105-18*2*0.75

KX-GS-VPV-105-18*2*1.0

ZR-KX-GS-VPV-105-18*2*1.0

ZR-IA-KX-GS-VPV-105-18*2*1.0

KX-GS-VPV-105-18*2*1.5

ZR-KX-GS-VPV-105-18*2*1.5

ZR-IA-KX-GS-VPV-105-18*2*1.5

KX-GS-VPV-105-19*2*0.75

ZR-KX-GS-VPV-105-19*2*0.75

ZR-IA-KX-GS-VPV-105-19*2*0.75

KX-GS-VPV-105-19*2*1.0

ZR-KX-GS-VPV-105-19*2*1.0

ZR-IA-KX-GS-VPV-105-19*2*1.0

KX-GS-VPV-105-19*2*1.5

ZR-KX-GS-VPV-105-19*2*1.5

ZR-IA-KX-GS-VPV-105-19*2*1.5

KX-GS-VPV-105-20*2*0.75

ZR-KX-GS-VPV-105-20*2*0.75

ZR-IA-KX-GS-VPV-105-20*2*0.75

KX-GS-VPV-105-20*2*1.0

ZR-KX-GS-VPV-105-20*2*1.0

ZR-IA-KX-GS-VPV-105-20*2*1.0

KX-GS-VPV-105-20*2*1.5

ZR-KX-GS-VPV-105-20*2*1.5

ZR-IA-KX-GS-VPV-105-20*2*1.5

KX-GS-VPV-105-22*2*0.75

ZR-KX-GS-VPV-105-22*2*0.75

ZR-IA-KX-GS-VPV-105-22*2*0.75

KX-GS-VPV-105-22*2*1.0

ZR-KX-GS-VPV-105-22*2*1.0

ZR-IA-KX-GS-VPV-105-22*2*1.0

KX-GS-VPV-105-22*2*1.5

ZR-KX-GS-VPV-105-22*2*1.5

ZR-IA-KX-GS-VPV-105-22*2*1.5

KX-GS-VPV-105-24*2*0.75

ZR-KX-GS-VPV-105-24*2*0.75

ZR-IA-KX-GS-VPV-105-24*2*0.75

KX-GS-VPV-105-24*2*1.0

ZR-KX-GS-VPV-105-24*2*1.0

ZR-IA-KX-GS-VPV-105-24*2*1.0

KX-GS-VPV-105-24*2*1.5

ZR-KX-GS-VPV-105-24*2*1.5

ZR-IA-KX-GS-VPV-105-24*2*1.5





ZR-KX-GS-VPV-105补偿电缆分类

3.1 品种

按照补偿导线所匹配的热电偶的品种列于表1。

3.2 规格

补偿导线的线芯型式、线芯股数、线芯标称截面、合金丝直径列于表2。

3.3 允差等级、使用条件分类

补偿导线按照热电特性的允差大小分为精密级和普通级两种;按照使用温度范围分为一般用和耐热用两种。

3.4 结构形式

3.4.1补偿导线的线芯型式分为单股线芯和多股线芯两种,线芯股数列于表2。

3.4.2绝缘层、护套、屏蔽层

一般用补偿导线的绝缘层和护套是以聚氯乙烯为主体材料;耐热用补偿导线的绝缘层是以聚四氟乙烯为主体材料,护套是以聚四氟乙烯或无碱玻璃丝(表面应涂有机硅漆或聚四氟乙烯分散液烧结)为主体材料。

屏蔽层采用镀锡铜丝或镀锌钢丝纺织或用复合铝(铜)带绕包。

3.5 代号

补偿导线产品代号、使用温度范围、绝缘层和护套的主体材料列于表3。

4 技术要求

4.1 绝缘层、护套与屏蔽层

4.1.1补偿导线的线芯绝缘层厚度、护套厚度及Z大外径应符合表4。

4.1.2绝缘层

一般用补偿导线的绝缘层表面应平整、色泽均匀、无机械损伤;绝缘层厚度允差为表称厚度的负10%,Z薄处的厚度应不小于标称值的90%减0.1mm;绝缘层应经受交流50Hz,电压为4000V的火花实验不击穿,实验机的运行速度应保证绝缘层每点经受电压作用时间不小于0.1s。

耐热用补偿导线绝缘层厚度允差为标称值厚度的负20%,Z薄处的厚度应不小于标称值的90%减0.1mm,绝缘线芯外径允许局部放大,但粗大处外径不应超过Z大外径值。

4.1.3护套

凡用聚氯乙烯或聚四氟乙烯作护套,其护套应紧密包在线芯的绝缘层上,绝缘层与护套不粘连,表面应平整,颜色均匀。

护套厚度的允许偏差为标称值厚度的负20%,Z薄处的厚度应不小于标称值的80%。用玻璃丝纺织的护套,其编织密度应不小于90%。

4.1.4屏蔽层

编织密度不小于80%,断头处经衔接后应修剪整齐;复合铝(铜)带应紧密贴在绝缘层上,不易松脱;屏蔽层的厚度不得大于0.8mm。

4.2 绝缘电阻

当周围空气温度为15-35℃,相对湿度不大于80%时,补偿导线的线芯间和线芯与屏蔽层之间的绝缘电阻每10米不小于5MΩ。

4.3 物理机械性能

一般用补偿导线的绝缘层和护套的物理性能和老化性能应符合表5规定。

4.4 耐热性能

耐热用补偿导线应经受220±5℃历时24小时耐热性能试验后,立即将试样在5倍其直径的圆柱体上弯曲180度后应表面无裂纹,补偿导线的线芯间和线芯与屏蔽层之间的绝缘电阻每米不小于25MΩ。

4.5 防潮性能

耐热用补偿导线应经受环境温度40±2℃,相对湿度95±3%,历时24小时防潮性能试验后,补偿导线的线芯间和线芯与屏蔽层之间的绝缘电阻每米不小于25 MΩ。

4.6 低温卷绕性能

一般用补偿导线应经受-20℃的低温卷绕试验后,用目力观察卷绕在试棒上的试样的绝缘层应无任何裂纹。
