MCPJR-0.66/1.14 | 采煤机屏蔽监视绕包加强型橡套软电缆 | 额定电压为0.66/1.14KV及以下采煤机及类似设备的电源连接,电缆必须在保护链板内使用 |

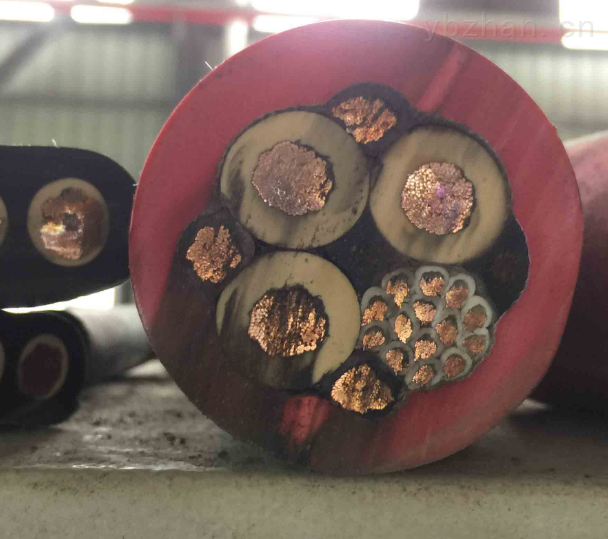

产品结构 :
导体:动力线+控制线,采用较软的细直径铜单线、以小节距束合、复绞。整根电缆的弯曲扭转性还受到绝缘、护套结构的影响,因此不能认为单丝越细,节距越小越好。 采用同向束绞和复绞可提高柔软性。为了便于导线在绝缘层中的相对滑动和便于安装维修
绝缘材料:EPR绝缘,采用含胶量不低于百分之35的橡皮,绝缘厚度比通用橡套电缆要厚,采用电性好的橡皮,并采用好的挤橡工艺(如挤橡硫化连续生产线
半导电层:半导体屏蔽层采用半导电橡皮做屏蔽层,应使其过渡电阻达到标准要求,以保证继电保护系统在事故状态下可靠动作。
内护层:橡胶 机械性能应不低于绝缘橡皮的要求,不能与绝缘线芯产生粘连。
监视线:要求设计合理填满绝缘芯线间的空隙。
加强芯:钢丝编织加强层
护套:氯丁护套要求有足够的机械强度,耐磨性好。井下电缆要求阻燃。因此采用氯丁胶,且含胶量不小于百分之五十
使用条件
工作温度:线芯长期允许工作温度为85℃
弯曲半径电线的Z小弯曲半径为电缆直径的6倍。
额定电压:0.66/1.14KV屏蔽型橡套软电缆
MCPJB0.66/1.14KV矿用电缆规格选型
MCPJB-0.66/1.14KV-3*25+1*16+3*4 | MCPJB-0.66/1.14KV-3*70+1*35+3*4 | MCPJB-0.66/1.14KV-3*120+1*50+3*4 |
MCPJB-0.66/1.14KV-3*25+1*16+3*6 | MCPJB-0.66/1.14KV-3*70+1*35+3*6 | MCPJB-0.66/1.14KV-3*120+1*50+3*6 |
MCPJB-0.66/1.14KV-3*25+1*16+4*4 | MCPJB-0.66/1.14KV-3*70+1*35+3*10 | MCPJB-0.66/1.14KV-3*120+1*50+3*10 |
MCPJB-0.66/1.14KV-3*25+1*16+4*6 | MCPJB-0.66/1.14KV-3*70+1*35+4*4 | MCPJB-0.66/1.14KV-3*120+1*50+4*4 |
MCPJB-0.66/1.14KV-3*35+1*16+3*4 | MCPJB-0.66/1.14KV-3*70+1*35+4*6 | MCPJB-0.66/1.14KV-3*120+1*50++4*6 |
MCPJB-0.66/1.14KV-3*35+1*16+3*6 | MCPJB-0.66/1.14KV-3*70+1*35+4*10 | MCPJB-0.66/1.14KV-3*120+1*50+4*10 |
MCPJB-0.66/1.14KV-3*35+1*16+4*4 | MCPJB-0.66/1.14KV-3*70+1*35+7*4 | MCPJB-0.66/1.14KV-3*120+1*50+7*4 |
MCPJB-0.66/1.14KV-3*35+1*16+4*6 | MCPJB-0.66/1.14KV-3*95+1*50+3*4 | MCPJB-0.66/1.14KV-3*150+1*70+3*4 |
MCPJB-0.66/1.14KV-3*35+1*16+7*4 | MCPJB-0.66/1.14KV-3*95+1*50+3*6 | MCPJB-0.66/1.14KV-3*150+1*70+3*6 |
MCPJB-0.66/1.14KV-3*50+1*25+3*4 | MCPJB-0.66/1.14KV-3*95+1*50+3*10 | MCPJB-0.66/1.14KV-3*150+1*70+3*10 |
MCPJB-0.66/1.14KV-3*50+1*25+3*6 | MCPJB-0.66/1.14KV-3*95+1*50+4*4 | MCPJB-0.66/1.14KV-3*150+1*70+4*4 |
MCPJB-0.66/1.14KV-3*50+1*25+4*4 | MCPJB-0.66/1.14KV-3*95+1*50+4*6 | MCPJB-0.66/1.14KV-3*150+1*70+4*6 |
MCPJB-0.66/1.14KV-3*50+1*25+4*6 | MCPJB-0.66/1.14KV-3*95+1*50+4*10 | MCPJB-0.66/1.14KV-3*150+1*70+4*10 |
MCPJB-0.66/1.14KV-3*50+1*25+7*4 | MCPJB-0.66/1.14KV-3*95+1*50+7*4 | MCPJB-0.66/1.14KV-3*150+1*70+7*4 |
