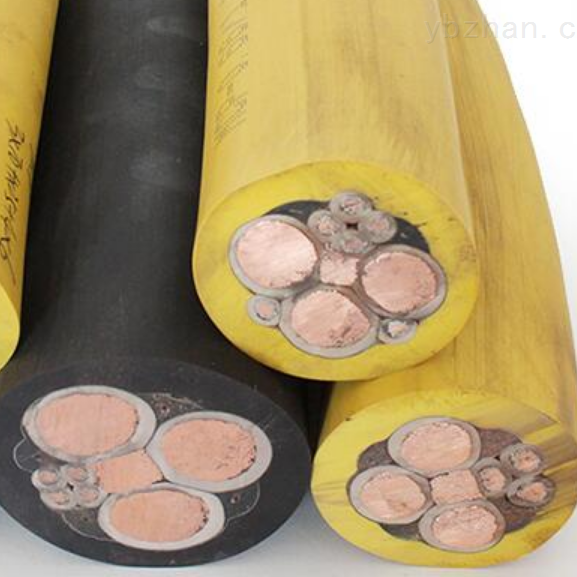

MYP0.66/1.14kV-3*10+1*10矿用电缆

2023-11-25 19:06 已有人浏览 安徽佰能电气有限公司
TAG标签:矿用电缆
MYP0.66/1.14kV-3*10+1*10矿用电缆执行标准:本产品执行MT818.5-2009。要根据实际环境条件,正确的和合理的选用电缆型号、规格和电压...

产品分类橡套电缆

产品型号根据具体型号

产品电压-

包装类型软包货盘装

护套材质KX/KC/EX/JX/TX/SC...

报价电话 18098308844

详情介绍

MYP0.66/1.14kV-3*10+1*10矿用电缆执行标准:
本产品执行 MT818.5-2009 。要根据实际环境条件 , 正确的和合理的选用电缆型号 、 规格和电压等级 。 电缆敷设前要检查电缆的型号、截面、电压等级和长度等是否符合使用要求。检查电缆的外表面和两头封端 , 是否破损 。 电缆是否有松盘造成损伤 。 在敷设前进行绝缘电阻的测量。电缆长度不够时,在井筒中不准有接头盒,一定要拉到中间水平巷道内才可做中间接线盒。

 连接要求:
导电线芯连接处的接触电阻要小,要保持稳定,其Z大值不应超过相同长度线芯电阻的 1.2 倍 , 使电缆在正常负荷时的温度不大于电缆原线芯的温度 。 连接处要有足够的抗拉强度,其值不低于电缆线芯强度的 70% 。电缆连接处的绝缘强度不应低于电缆原值。并能在长期运行中保持绝缘密封良好,整个连接装置的结构要简单,且有足够的机械强度和较长的使用寿命。

保养维护:

保管场地应避免腐蚀,风吹、雨淋、日晒。电缆的检查和维护,定期检查制度,日常维护应有专人负责。对线路状态接线盒,辅助接地极,线路温度等都应有检查记录。电缆在井下长期运行中,由于护套常常受损伤,使之潮气和水分极易渗透进去,易造成漏电或短路事故。为保证矿用电缆的绝缘性能,确保供电安全,在修补后应进行干燥处理,驱逐潮气和水分。



MYP0.66/1.14kV-3*10+1*10矿用电缆使用特性及工作条件:
1 、工作条件
1.1 额定工作电压 ( U 0 /U )分别为 0.38/0.66kV 、 0.66/1.14kV 。
1.2 电缆的Z小弯曲半径为电缆直径的 6 倍 。
1.3 电缆的地线芯应良好接地 。
2 、 MY 、 MYP 型电缆具有抗机械冲击和挤压性能 。 其性能应符合 MT818.1-2009 标准要
求。
3 、 MY 、 MYP 型电缆的护套具有阻燃性,其性能应符合 MT386-1995 标准要求。
4 、电缆的交货长度 :
MY 、 MYP 型电缆制造长度不小于 100m ,允许不小于 40m 短段交货。短段电缆的
交货长度不超过交货总长度的 10% 。
根据双方协议,允许任何长度交货。长度交货误差不超过 ± 0.5%
短段电缆允许成圈交货,但每圈重量应不超过 80kg, 成圈电缆应妥善包装。
按装成盘滚动电缆时必须按线盘上的箭头方向滚动。





主芯导体

材料

五类多股铜芯导体

导体类型

518/0.40mm

导体外径

11.2mm





零线导体

材料

五类多股铜芯导体

导体类型

189/0.40mm

导体外径

7.0mm





绝缘

材料

乙丙橡胶EPR

厚度

2.4mm

颜色

红、蓝、黑、棕

屏蔽

半导电层





护套

填充材料

半导电层填充条

厚度

6.0

外径

52-57

颜色

黄色





参数

额定工作电压

 0.66/1.14kV

电缆的Z小弯曲半径

电缆直径的 6 倍

机械性能

符合 MT818.1-2009 标准要

导体电阻

20 ℃ 时导体Z大电阻 95/0.206Ω /km、25/0.780Ω /km

重量范围



包装

500*1 盘具1800/900
