1、规定了额定电压 8.7/10kV 及以下煤矿用移动金属屏蔽监视型橡套软电缆（以下简称电缆）的分类与命名、技术要求、试验方法和检验规则。 用于额定电压 3.6/6 kV 、6/10kV 及 8.7/10kV 煤矿移动设备用铜芯橡皮护套金属屏蔽监视型软电缆。

2、规范性引用文件
    下列文件中的条款通过 MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件其
随后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协
议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件，其版本适用于本分。 GB/T 3048.8 电线电缆电性能试验方法 第 8 部分 交流电压试验（GB/T 3048.8-2007,neq IEC 60060-1:1989）
GB/T 3048.12 电线电缆电性能试验方法 第 12部分 局部放电试验（GB/T 3048.12-2007,mod IEC
60885-3:1988）
GB/T 3048.13 电线电缆电性能试验方法 第 13 部分 冲击电压试验（GB/T 3048.13-2007,mod IEC 60230:1966,IEC 60060-1:1989）
GB/T 7594.3-1987 电线电缆橡皮绝缘和橡皮护套 第3 部分：70℃橡皮绝缘（neq IEC 245）
GB/T 7594.7-1987  电线电缆橡皮绝缘和橡皮护套  第 7 部分  65℃重型不延燃橡皮护套（neq
IEC 245）

GB/T 7594.8-1987  电线电缆橡皮绝缘和橡皮护套  第8 部分：90℃橡皮绝缘（neq IEC 245）
MT 818.1—2009   煤矿用电缆  第1 部分:移动类软电缆一般规定

3、规格型号说明：

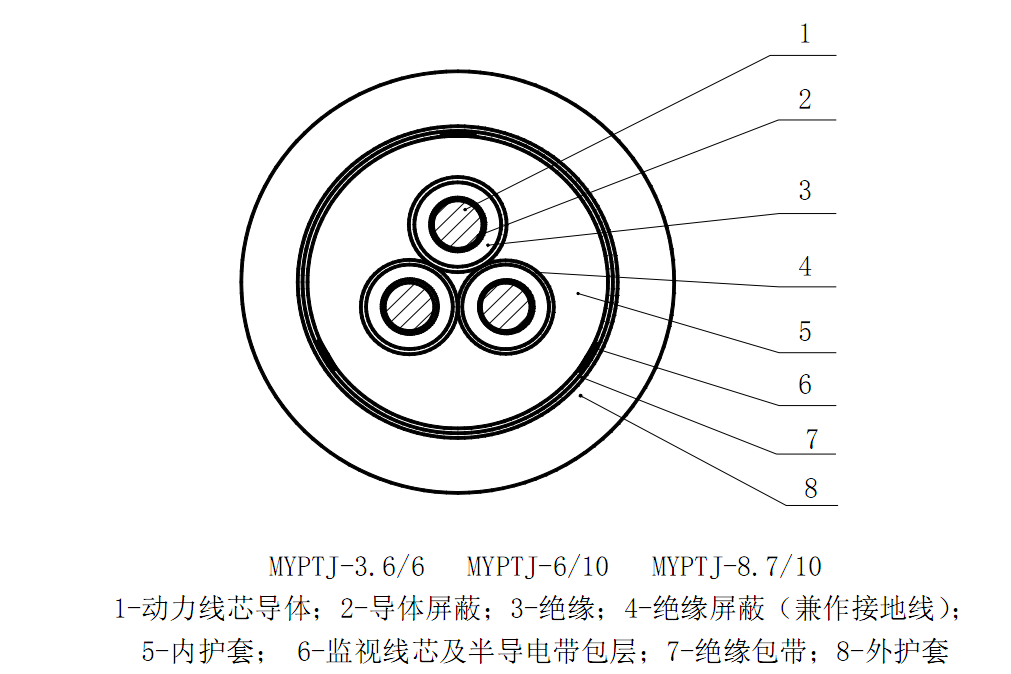

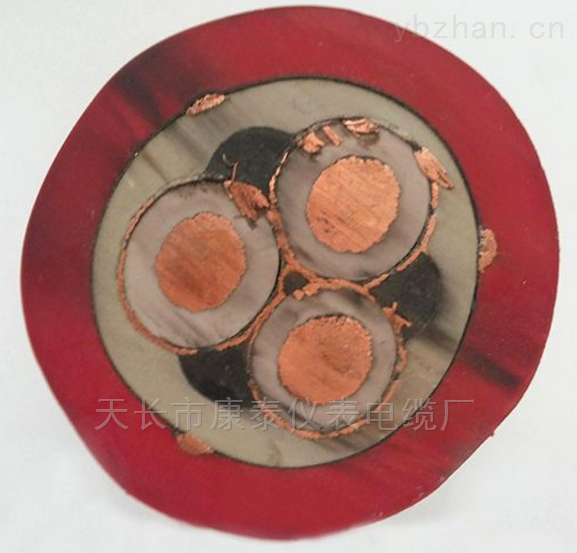

MYPTJ-3.6/6矿用电缆结构如图：

5、3.6/6kV矿用电缆规格见表格示意图：

6、6/10kV矿用电缆规格见表格示意图：

7、8.7/10kV矿用电缆规格见表格示意图：

 8、技术要求
 （1）导体：导体单线应镀锡。地线芯导体 20℃直流电阻应符合表 5 的规定，其余导体应符合 MT818.1-200x中 5.l 的规定。
 （2）绝缘：绝缘性能应符合 GB/T 7594.8-1987中 XJ-30A 型的规定。但抗张强度应不小于 6.5MPa。  绝缘厚度应符合 MT 818.l-2009 中5.2.2 及本部分表 2、表 3、表4 的规定。
 （3）动力线芯：20℃时的绝缘电阻应符合表 5 的规定，监视线芯与地线芯之间 20℃时的绝缘电阻应不小于 5 MΩ·km。

（4）绝缘电阻 ：

 绝缘线芯应经受绝缘吸水试验，要求（1～14）d 电容增率不大于 6%，（7～14）d 电容增率不大于
2.5%。 屏蔽：导体屏蔽采用半导电挤包或半导电带包+半导电挤包的结构型式；
电缆绝缘屏蔽应采用半导电挤包+金属/纤维编织层或半导电挤包层+半导电带包层+金属/纤维编
织层结构，挤包半导电层性能应符合 MT 818.1-2009中 5.3.2 的规定。 缆芯：地线芯位置应符合 MT 818.1-2009中 5.4.4 c）或f）的规定。 缆芯的绞合节径比应不大于 12。 内护套 ：内护套应是符合 GB/T 7594.3-1987中 XJ-10A 型规定的橡皮，内护套外允许绕包一层绝缘布带。监视层采用半导电带包层+监视线（3 根）+半导电带包层结构形式，3 根监视线芯应间隔均匀并绞合，节径比不大于 12。  监视线层外应有一层绝缘带包层。 外护套：外护套性能应符合 GB/T 7594.7-1987 中XH-03A 型规定，且抗撕强度不低于 5.0N/mm。护套厚度应符合 MT 818.l-2009的规定。

9、冲击电压试验

将电缆试样加热至 95℃,按 GB/T 3048.13 规定的步骤施加冲击电压，其电压峰值列于表 6。
电缆的每一个绝缘线芯应经受正负极性各 10 次的冲击电压。在冲击电压试验后，电缆试样每一个
绝缘线芯在室温下应经受 3.5UO 、l5min工频电压试验。试验过程中应无击穿现象。

 10、试验方法和检验规则：
