一、生产执行标准

企业标准（参照GB9330-88）

二、使用条件 Working Condition

1、敷设温度、Z小弯曲半径：电缆的敷设温度在不低于0℃条件下敷设时，无需预先加温；电缆敷设        不受落差限制，敷设时的Z小弯曲半径规定如下：

                  a. 无铠装层的电缆，应不小于电缆外径的6 倍；

                  b. 有铠装层或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；

                  c. 有屏蔽结构的软电缆，应不小于电缆外径的10倍。

2、电缆导体的长期允许工作温度为90℃。

3 、短路时，电缆导体的Z高温度不超过250 ℃，持续时间不超过5s。

三、产品型号中各字母代表意义

1、系列代号………………………………………K

2、材料代号

铜导体……………………………………………省略

交联聚乙烯绝缘…………………………………YJ

聚氯乙烯护套……………………………………V

聚乙烯护套………………………………………Y

3. 按结构特性分

编织屏蔽…………………………………………P

铜带屏蔽…………………………………………P2

软结构……………………………………………R

圆型………………………………………………省略

平型（扁型） ……………………………………B

四、型号、名称（见表1）

注：①需要阻燃型产品，订货时应在原型号前加“ZR”表示，如：ZR-KYJV。

        ②需要聚乙烯外护套时，用字母“Y”代替原型号中的字母“V”即可。

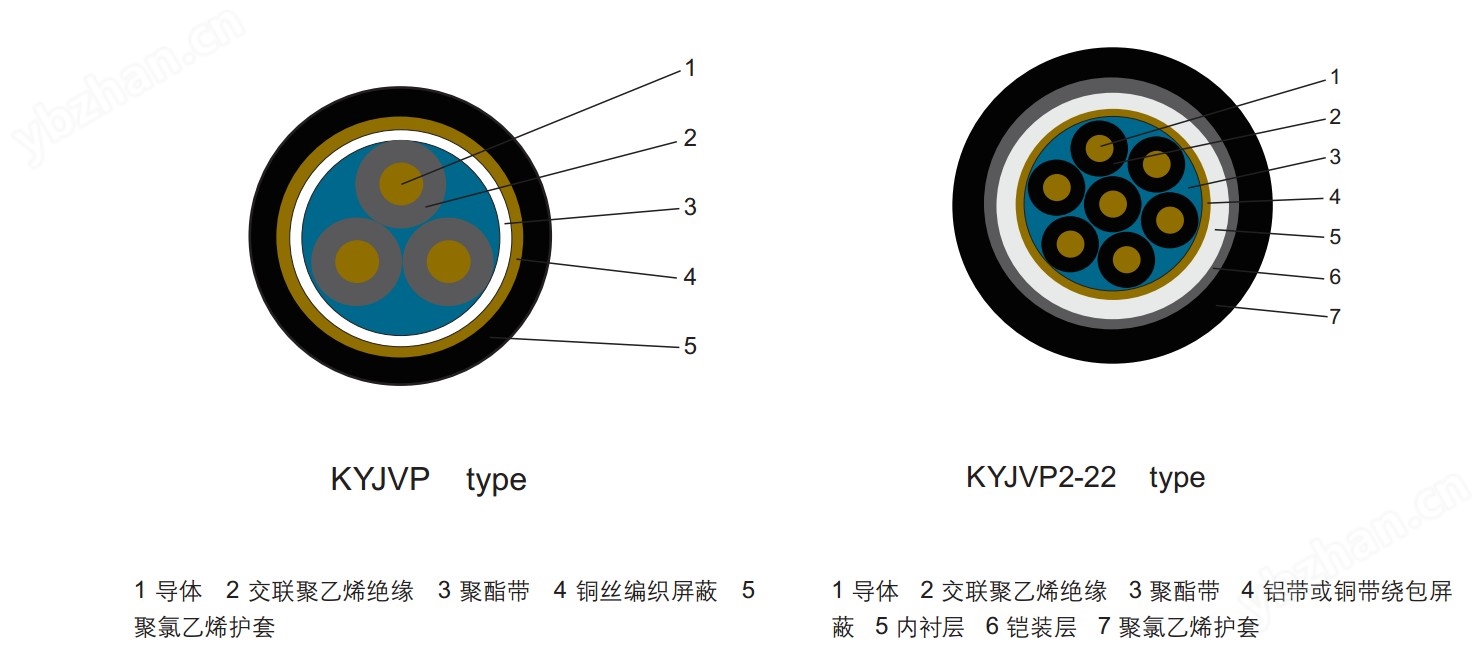

产品结构示意图

五、技术参数

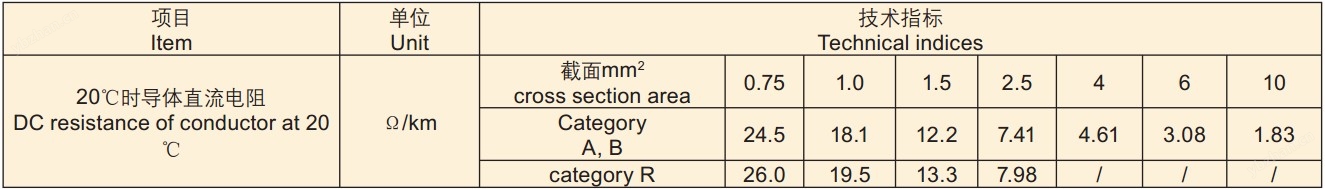

1、成品电缆导体20℃时直流电阻，见表2：

2、成品电缆应经受3.5kV/5min工频交流电压试验，绝缘不击穿。

3 、电缆绝缘电阻：Z高额定工作温度时，绝缘电阻不小于1.0MΩ.km 。

4 、交联聚乙烯绝缘控制电缆的耐热性、耐寒性、耐化学性、绝缘电阻和使用寿命远优于聚氯乙烯绝缘        控制电缆。

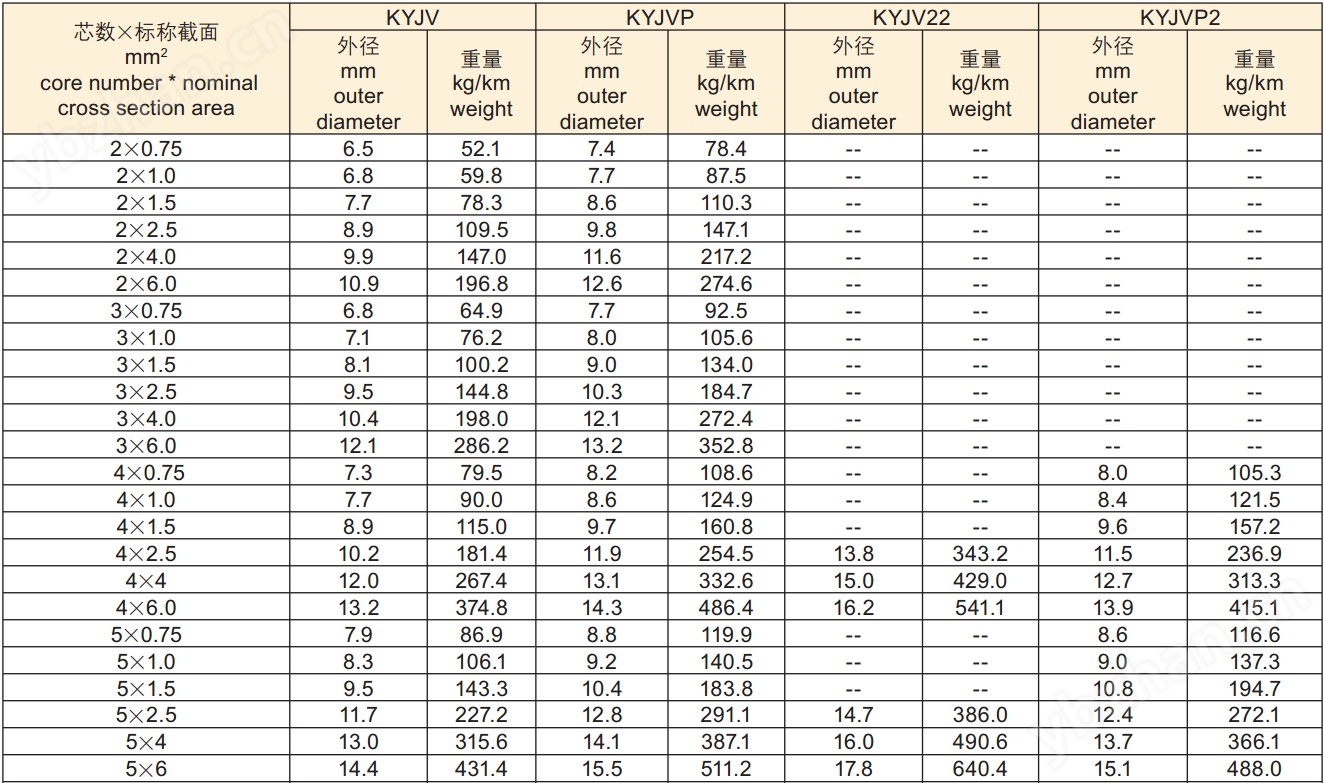

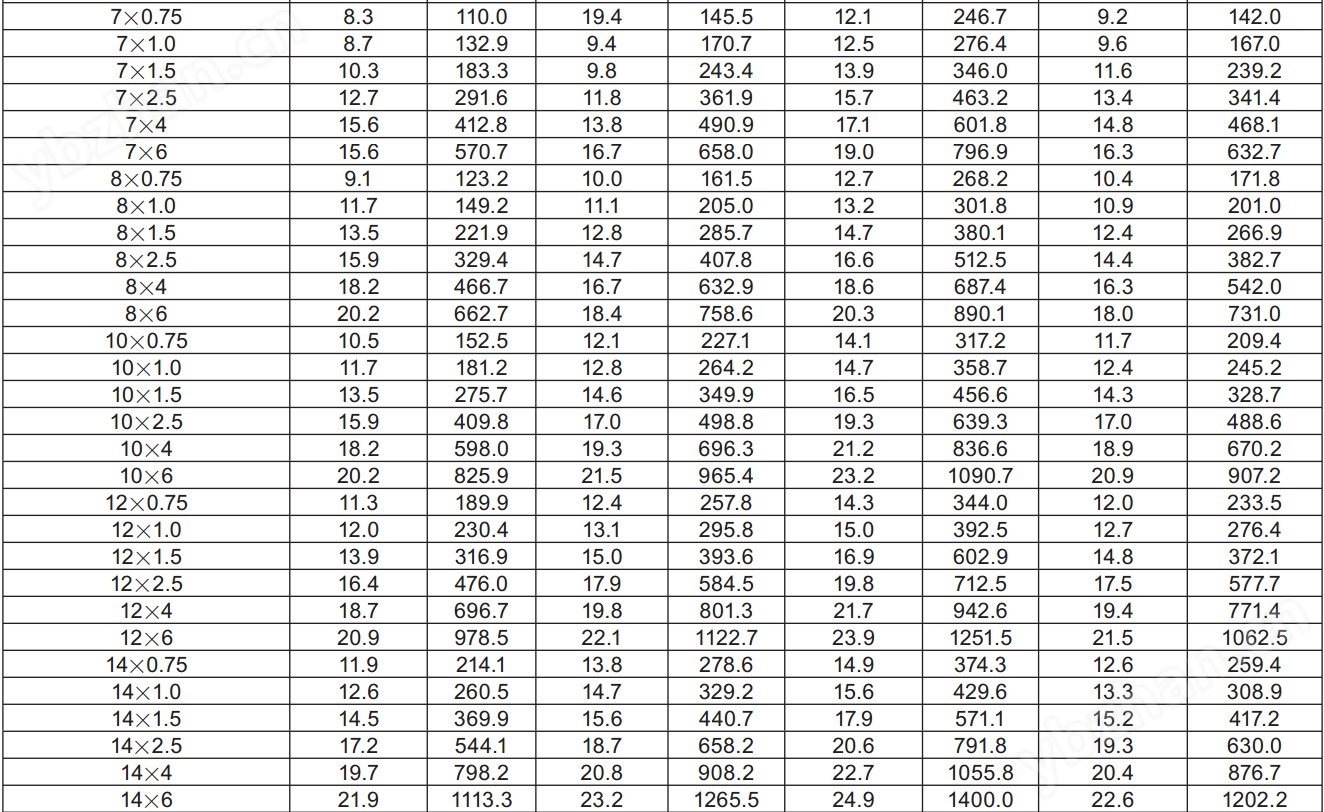

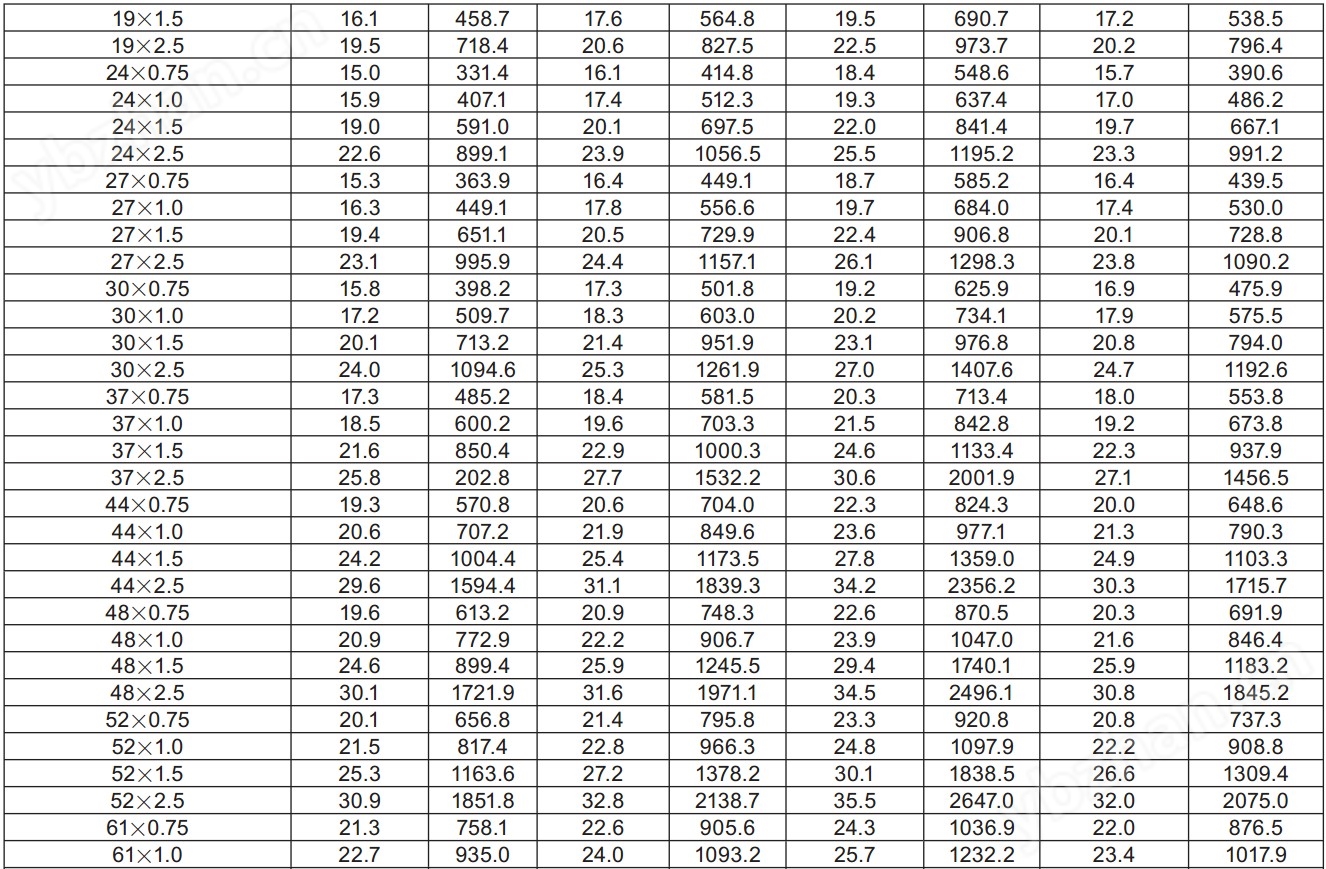

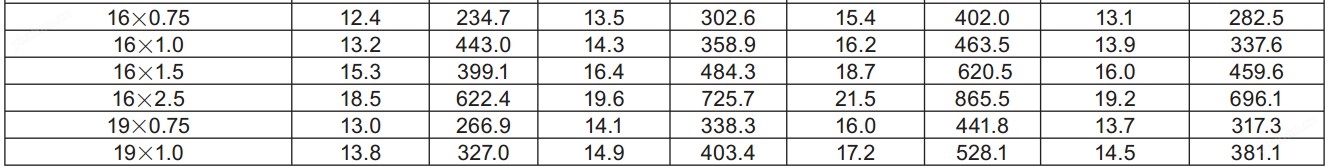

 六、常用型号外形尺寸
