KVVP3*1.5屏蔽控制电缆

2023-11-26 12:17 已有人浏览 安徽佰能电气有限公司
TAG标签:控制电缆
KVVP3*1.5屏蔽控制电缆的主要结构材料。1、导体:退火铜导体2、绝缘:聚氯乙烯绝缘3、铜丝编织4、护套:聚氯乙烯护套执行标准:本产品执行标准:GB/T93...

产品分类控制电缆

产品型号ZR/NH/IA...

产品电压-

包装类型软包货盘装

护套材质KX/KC/EX/JX/TX/SC...

报价电话 18098308844

详情介绍

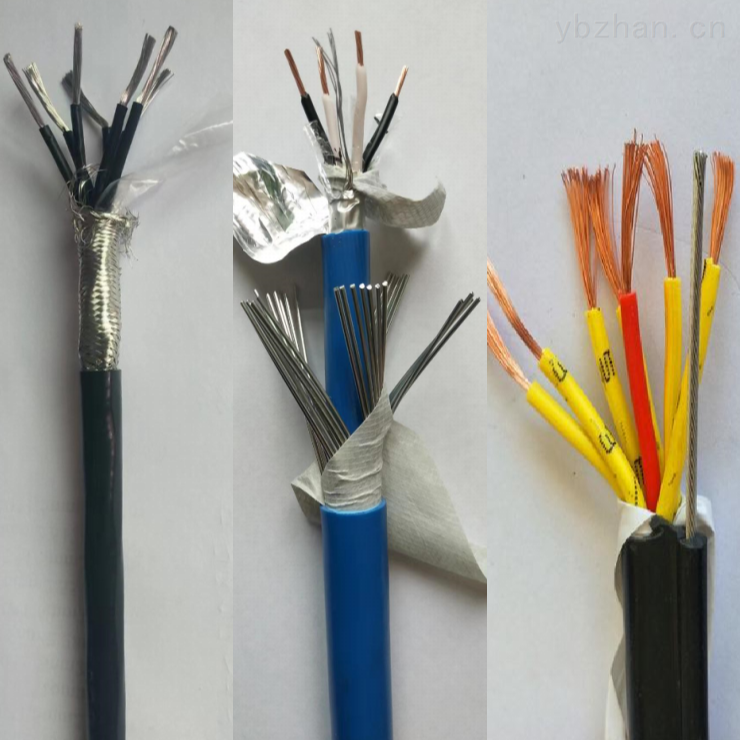

KVVP3*1.5屏蔽控制电缆的主要结构材料。

1、 导体:退火铜导体

2 、绝缘:聚氯乙烯绝缘

3、铜丝编织

4、 护套:聚氯乙烯护套

执行标准:

本产品执行标准:GB/T9330—2008

KVVP3*1.5屏蔽控制电缆产品特点:

1 敷设温度、 Z小弯曲半径: 电缆的敷设温度在不低于0℃条件下敷设时, 无需预先加温; 电缆敷设不受落差限制, 敷设时的Z小弯曲半径规定如下:a.无铠装层的电缆, 应不小于电缆外径的6倍;b.有铠装层或铜带屏蔽结构的电缆, 应不小于电缆外径的12倍;c.有屏蔽结构的软电缆, 应不小于电缆外径的10倍。

2 电缆导体的长期允许工作温度为90℃。

3 短路时, 电缆导体的Z高温度不超过250℃, 持续时

间不超过5s

KVVP3*1.5屏蔽控制电缆型号说明:

1 系列代号………………………………………K

2 材料代号

铜导体……………………………………………省略

交联聚乙烯绝缘…………………………………YJ

聚氯乙烯护套……………………………………V

聚乙烯护套………………………………………Y

3.按结构特性分

编织屏蔽…………………………………………P

铜带屏蔽…………………………………………P2

软结构……………………………………………R

圆型………………………………………………省略

平型 (扁型) ……………………………………B

技术参数:

1 规格型号:

型号规格

导体类型

外径

70℃Z小绝缘电阻

KVVP3*0.5控制电缆

A1/0.79B7/0.30

8.4-8.6

0.014-0.015

KVVP3*0.75控制电缆

A1/0.97B7/0.37

9.1-9.3

0.012-0.014

KVVP3*1.0控制电缆

A1/1.13B7/0.43

9.4-9.6

0.011-0.013

KVVP3*1.5控制电缆

A1/1.37B7/0.52

10.3-10.5

0.011-0.010

KVVP3*2.5控制电缆

A1/1.78B7/0.68

11.5-11.8

0.010-0.009

KVVP3*4控制电缆

A1/2.25B7/0.85

12.5-12.8

0.0070-0.0085

KVVP3*6控制电缆

A1/2.76B7/1.04

13.8-14.2

0.0070-0.0065

KVVP3*10控制电缆

B7/1.35

16.3

0.0065


产品检测:

1 成品电缆应经受3.5kV/5min工频交流电压试验, 绝缘不击穿。

2 电缆绝缘电阻: Z高额定工作温度时, 绝缘电阻不小于1.0MΩ.km

3 交联聚乙烯绝缘控制电缆的耐热性、 耐寒性、 耐化学性、 绝缘电阻和使用寿命远优于聚氯乙烯绝缘控制电缆。
