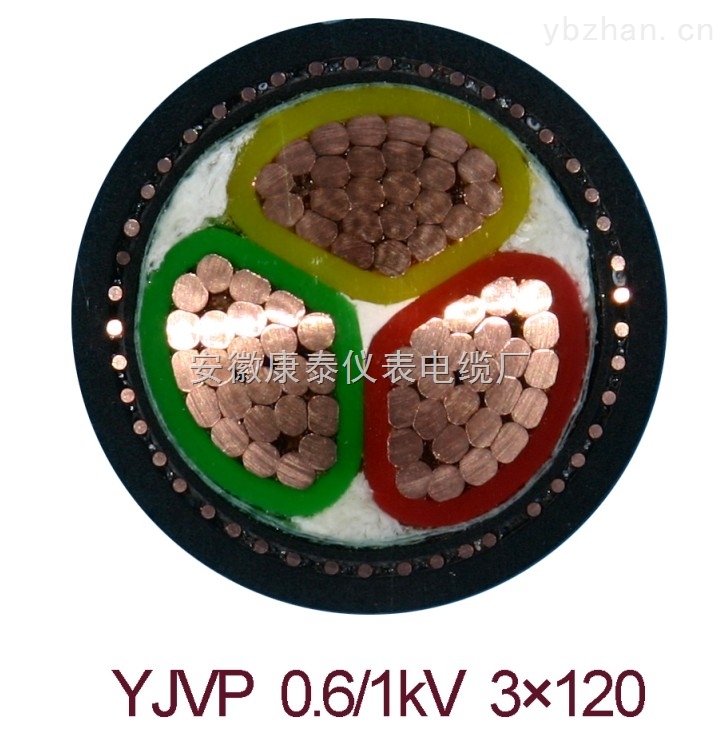

名称：交联聚乙烯绝铜丝编织屏蔽聚氯乙烯护套屏蔽电缆

YJVP0.6/1KV屏蔽电缆产品工艺流程:

导体绞制→导体屏蔽＋交联聚乙烯绝缘＋绝缘屏蔽（三层共挤）→成缆（填充圆整）→绕包二层PVC包带→一层铜带屏蔽绕包→绕包一层无纺布→PVC护套挤制→成品检验→包装入库

YJVP0.6/1KV屏蔽电缆工艺技术要求:

 1.

导体：导体表面应光洁，无油污、无损伤绝缘的毛刺、锐边及单线凸起或断裂现象。

2.导体屏蔽：

 3

绝缘：绝缘标称厚度应符合产品结构尺寸表的规定，绝缘平均厚度应不小于规定的标称值，Z薄点的厚度应不小于规定标称值的90%－0.1mm，绝缘偏心度不大于12.5%。绝缘层断面上应无目力可及的气泡、砂眼及老胶等缺陷。

4.

绝缘屏蔽：采用可交联绝缘半导电料。

5.

成缆绕包：成缆时应用填充绳将成缆线芯填充圆整、无油条现象，缆芯用二层非吸湿性PVC

带重叠绕包，重叠率为10%～20%，成缆节径比为1.14，成缆方向为右向。

6.

铜带屏蔽：

铜带应柔软，表面应光亮无发黑氧化现象，其重叠率不应小于15%，。在铜带屏蔽上紧密的绕包一层无纺布带。

7.

护套：采用PVC

护套料，其标称厚度应符合产品结构尺寸表的规定，其任一点的Z小厚度不得小于标称

厚度的80%-0.2mm。护套应紧密的包覆在缆芯上，表面圆子整，断面无目力可见的砂眼、杂质和气泡。

8.

打印内容：规格、米数、厂名

 9.

检验：成品检验按GB/T12706-2002进行检验

 10.

产品结构尺寸见表
