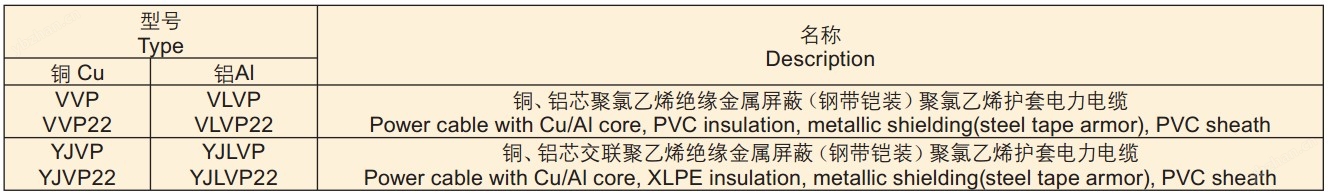

VVP3*70+1*35金属屏蔽电缆型号名称 ：

注：1、该产品可按用户的使用要求，设计成具有阻燃性能或耐火性能的产品。订货时只需在原型号前加“ZR- ”表示阻燃型，加“NH- ”表示耐火型；

2、电缆的金属屏蔽可按用户要求有两种形式：金属丝编织或金属带绕包。

3、如需软芯导体的电缆，应在原型号后加字母“R”。

VVP3*70+1*35金属屏蔽电缆使用条件：

1、导体Z高长期允许工作温度：聚氯乙烯绝缘为70℃；交联聚乙烯绝缘为90℃。

2 、电缆短路时（Z长持续时间不超过5S），导体的Z高温度不超过：聚氯乙烯绝缘为160 ℃；交联聚乙烯绝缘为250 ℃。

3、敷设时环境温度应不低于0℃。

4、电缆允许弯曲半径为：铠装电缆不小于电缆外径的20倍；非铠装电缆不小于电缆外径的15倍；软芯导体电缆不小于电缆外径的10倍。

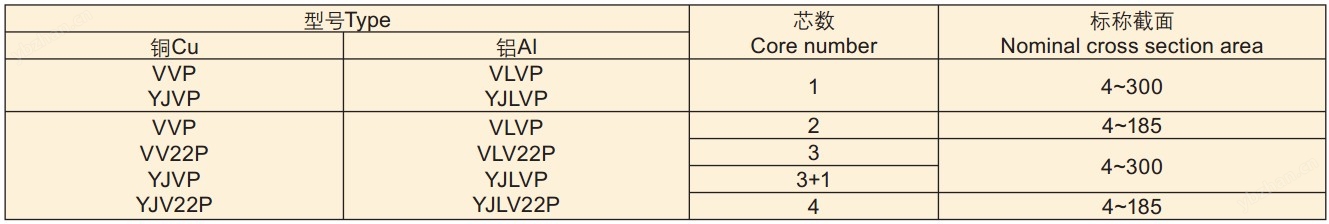

VVP3*70+1*35金属屏蔽电缆电缆近似外径：

 VVP型  、VLVP型电缆外径分别在VV型、VLV 型电缆外径的基础上增加1~1.5mm。

YJ V P型  、YJ LV P 型电缆外径分别在YJ V 型、YJ LV型电缆外径的基础上增加1~1.5mm。

VV22P型  、VLV22P型电缆外径分别在VV22型、VLV22型电缆外径的基础上增加1~1.5mm。

YJ V 2 2 P 型  、YJ LV 2 2 P型电缆外径分别在YJ V 2 2型、

YJ LV 2 2型电缆外径的基础上增加1~1.5mm。

主要技术参数

1、20℃时导体直流电阻参见0.6/1KV 聚氯乙烯绝缘及护套电力电缆。

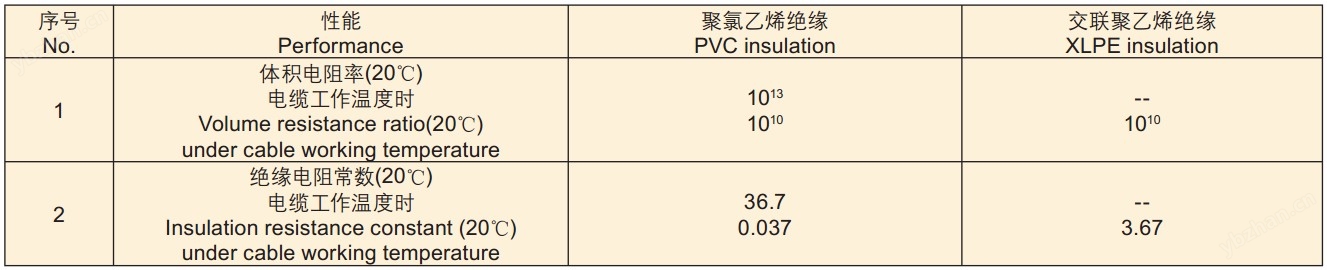

2、绝缘电阻 ：

3、交流电压试验成品电缆经受交流50Hz、5min、3.5kV的电压试验绝缘应无击穿。

4 、耐火型电缆的耐火特性应符合IEC60331 或GB12666.6中的 A 类或B类耐火试验要求。

5 、阻燃型电缆的阻燃性能应符合IEC60332或GB/T18380.3 标准中规定的A、B或C三类中任一类别阻       燃性能要求。
