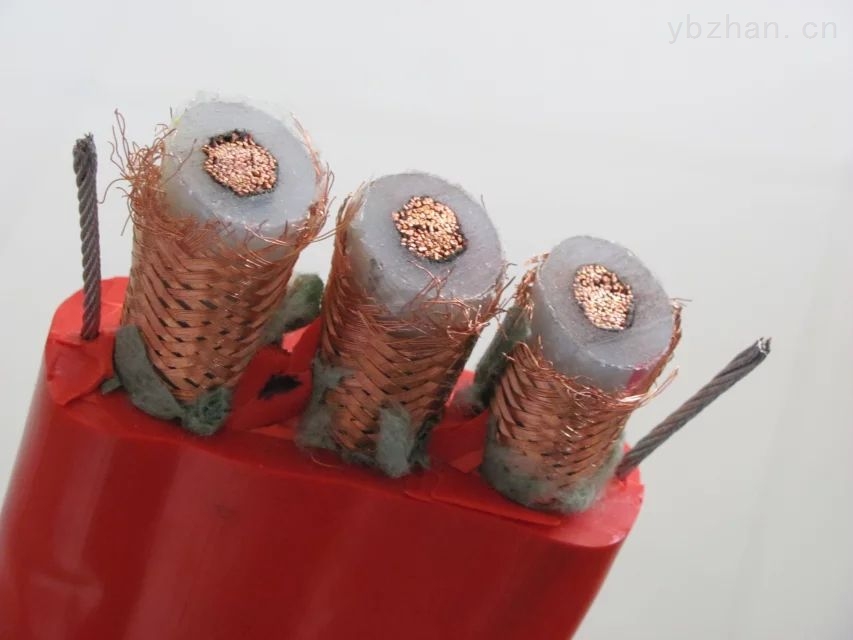

JGGB3*70电缆_钢丝绳抗拉电缆_安徽佰能电气有限公司

一：产品特点及用途:

本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。

二：产品执行标准

Q/HL005-2002.1

阻燃耐火特性试验执行GB12666-90要求

三：使用特性

1．交流额定电压：U0/U 0.6/1KV

Z高工作温度： 180℃

Z低环境温度：固定敷设-60℃

2．电缆安装敷设温度应不低于-25℃。

3．电缆允许弯曲半径：电缆Z小为电缆外径的10倍

四：基本型号及名称

规格	导体结构	电缆参考数据				20°CZ小绝缘电阻MΩ
规格	导体结构	外径上限（宽度×厚度）	近似重量	20°CZ大直流电阻		20°CZ小绝缘电阻MΩ
芯数×截面积mm?	根数、直径mm		Kg/Km	不镀锡 Ω/KM	镀锡 Ω/KM
JGGB3*4电缆	56/0.30	19.6*8.9	285	4.95	5.09	50	400
JGGB 3*6电缆	84/0.30	22.0*9.9	380	3.30	3.39
JGGB 3*10电缆	84/0.40	27.5*12.0	615	1.91	1.95
JGGB 3*16电缆	126/0.40	31.1*13.3	830	1.21	1.24
JGGB 3*25电缆	196/0.40	38.3*15.8	1230	0.78	0.795
JGGB 3*35电缆	276/0.40	42.8*17.6	1605	1.554	0.565	40	300
JGGB 3*50电缆	396/0.40	49.2*20.0	2205	0.386	0.393
JGGB 3*70电缆	360/0.50	55.6*22.5	2965	0.272	0.277
JGGB 34+21电缆	56/0.30+32/0.20	8.5*25	427	4.95	5.0	50	400
JGGB 36+21电缆	84/0.30+30/0.20	12*30	590	3.30	3.34	50	400
JGGB 36+21.5电缆	84/0.30+30/0.25	12*30	600	3.30	3.38	50	400
JGGB 62.5+31.5电缆	49/0.25+30/0.25	15*35	900	7.98	8.05	50	400
JGGB 34+42.5电缆	56/0.30+49/0.25	9*32	520	4.95	5.03	50	400
JGGB 325+110电缆	196/0.40+84/0.40	18*53	1800	0.78	0.81	50	400
JGGB 316+16电缆	126/0.40+84/0.30	15*43	1200	1.21	1.27	50	400
JGGB 335+110电缆	276/0.40+84/0.40	21*61	2500	0.554	0.56	40	300
JGGB 350+110电缆	396/0.40+84/0.40	24*65	3200	0.386	0.392	40	300
JGGB 4*2.5电缆	49/0.25	22.5*8.2	285	7.98	8.21	50	400
JGGB 4*4电缆	56/0.30	26.2*9.1	395	4.95	5.09
JGGB 4*6电缆	84/0.30	29.2*9.9	505	3.30	3.39
JGGB 4*10电缆	84/0.40	36.5*12.0	835	1.91	1.95
JGGB 4*25电缆	196/0.40	51.1*15.8	1665	0.780	0.795
JGGB 4*35电缆	276/0.40	57.0*17.6	2170	0.554	0.565	40	300
JGGB 7*2.5电缆	49/0.25	37.2*8.2	490	7.98	8.21	50	300
JGGB 8*1.5电缆	30/0.25	33.4*7.0	380	13.3	13.7
JGGB 8*2.5电缆	49/0.25	41.6*8.2	555	7.98	8.21
JGGB 10*1.5电缆	30/0.25	40.3*7.0	465	13.3	13.7	50	400
JGGB 10*2.5电缆	49/0.25	50.4*8.2	680	7.98	8.21
JGGB 12*1.5电缆	30/0.25	48.3*7.0	565	13.3	13.7
JGGB 12*2.5电缆	49/0.25	60.5*8.2	820	7.98	8.21
