本产品适用于交流额定电压0.66/1.14kV及以下煤矿移动设备用铜芯软电缆。

MY1*240煤矿用移动电缆执行标准

MT818.1-1999   煤矿用移动类阻燃软电缆   第1部分：一般规定。

MT818.5-1999   煤矿用移动类阻燃软电缆   第5 部分：额定电压0.66/1.14kV及以下移动软电缆。

MT386-1995    煤矿用阻燃电缆阻燃性的试验方法和判定规则。

MY1*240煤矿用移动电缆工作条件

1、额定电压U0/U为0.38/0.66kV和0.66/1.14kV。

2、电缆导体的长期允许工作温度为65℃。

3、电缆的Z小弯曲半径为电缆直径的6 倍。

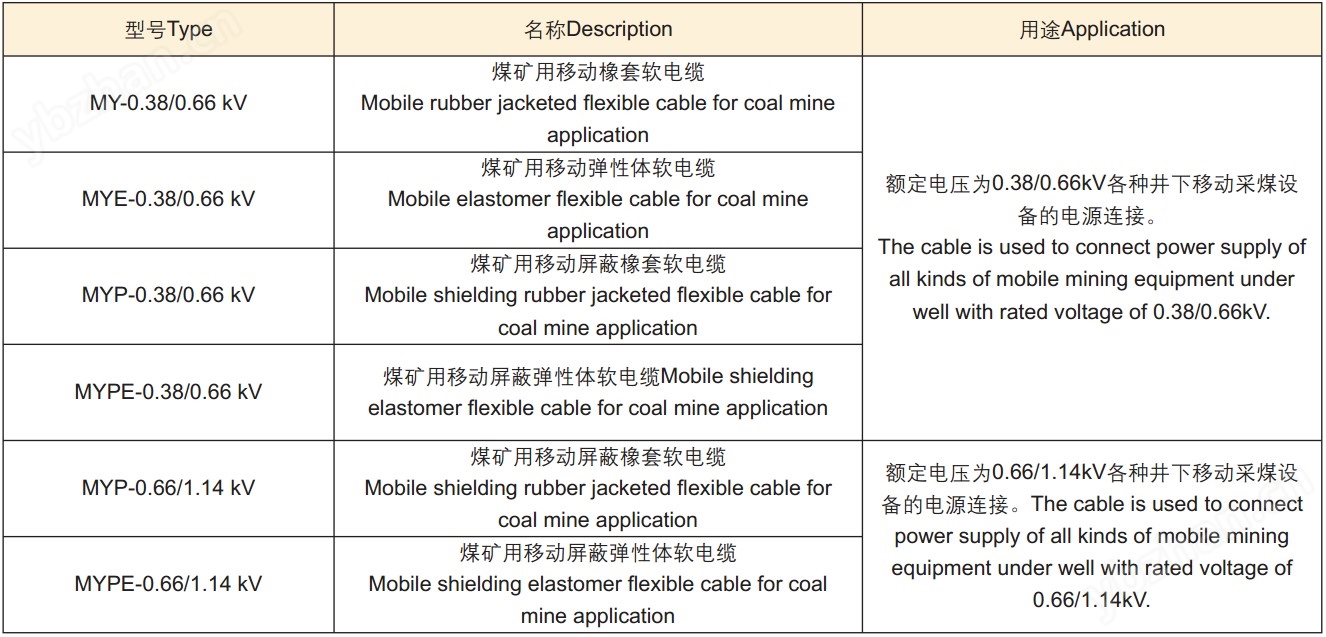

MY1*240煤矿用移动电缆型号名称：

MY1*240煤矿用移动电缆规格

1 、该电缆的规格用：芯数×导体标称截面（mm2）表示。

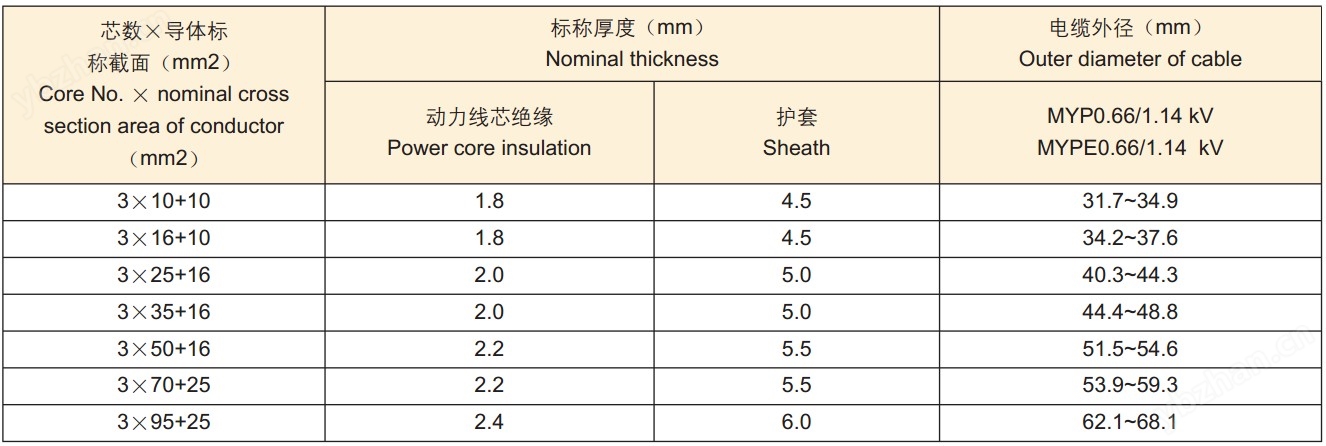

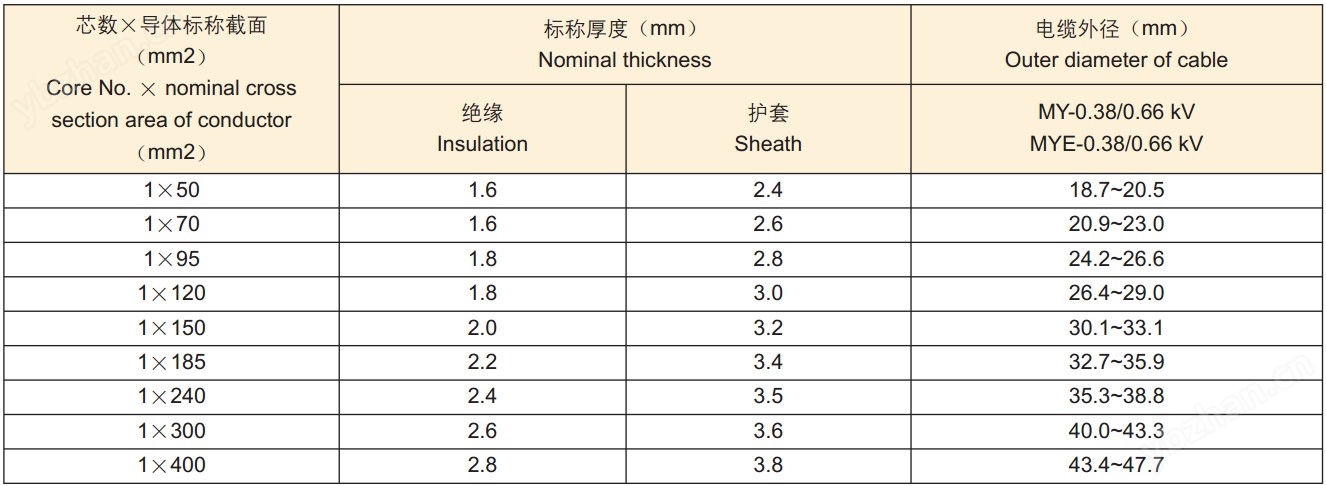

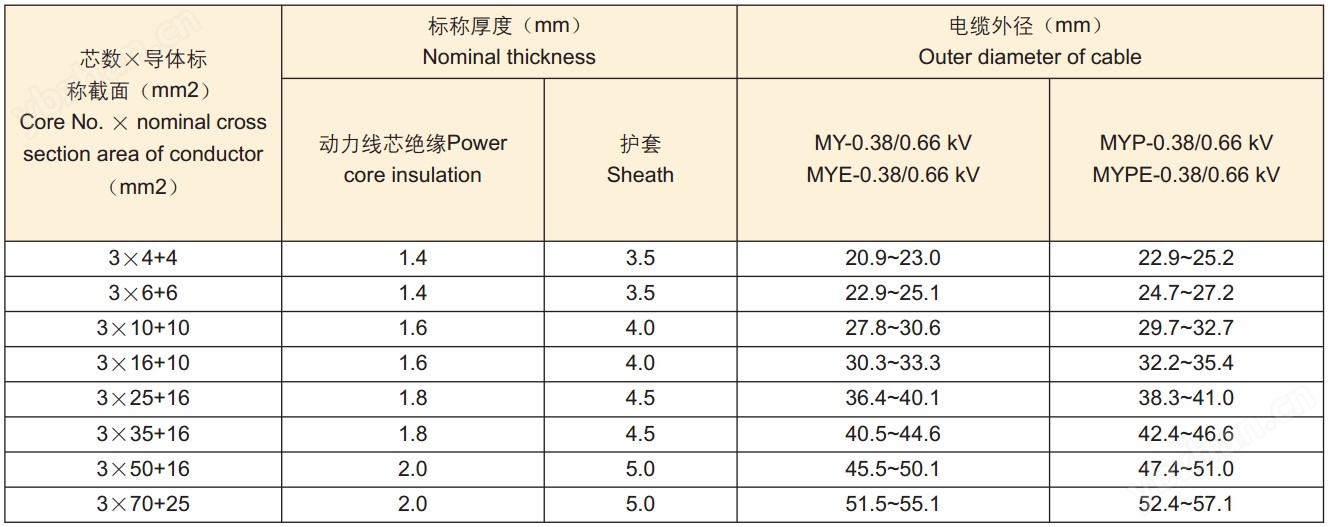

2 、该电缆的规格有：单芯和4 芯（3+1 ）两种，具体见下表：

MY1*240煤矿用移动电缆主要技术参数

1、20℃导体直流电阻

在20℃时每芯导体电阻应符合GB/T3956 中第 5 种导体（即多股软芯结构）的要求。

2、20℃绝缘电阻

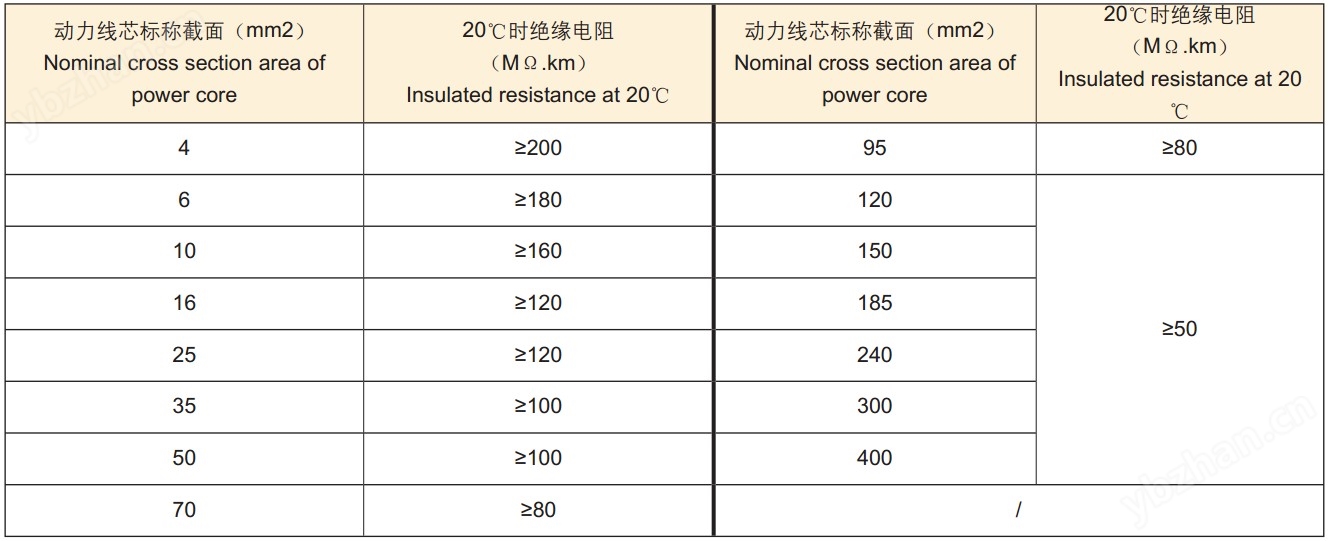

弹性体绝缘动力线芯的绝缘体积电阻率≥ 1.0×1013Ω.cm；橡皮绝缘动力线芯的绝缘电阻应符合下表规定：

 3、工频电压试验

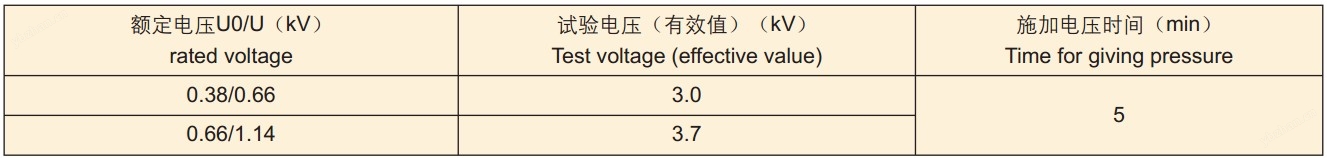

电缆的绝缘动力线芯应经受下表规定的工频电压试验而不被击穿：

 4 、成品电缆阻燃性能均应满足MT386标准中各项试验要求。

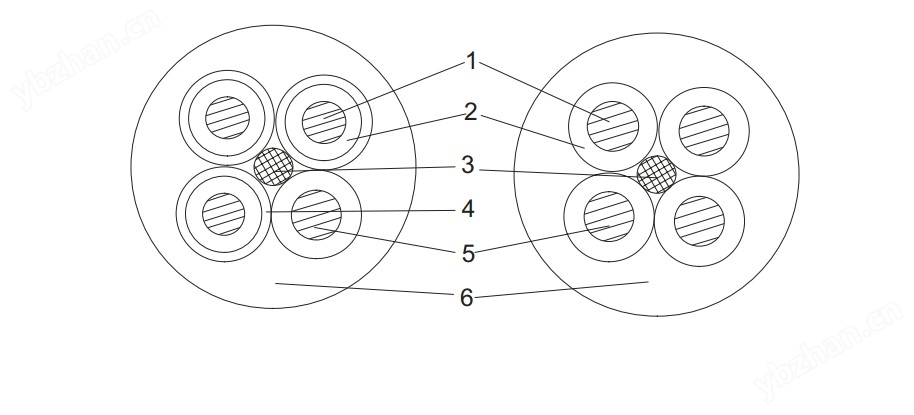

电缆结构示意图：

1- 动力线芯导体；2- 绝缘；3- 填充；4- 绝缘屏蔽；5- 地线芯导体；6- 外护套

八、电缆标志

1、绝缘线芯识别标志：采用颜色或表面印阿拉伯数字，当采用颜色时，单芯电缆绝缘为红色或白色；4芯电缆动力线芯为红色、白色、浅蓝色，地线芯为黑色。当采用阿拉伯数字编码时，4芯电缆动力线芯为1、2、3，地线芯为0。

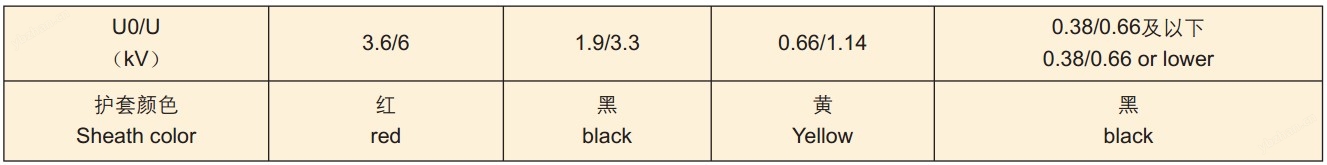

2、电缆识别标志：井下用不同电压等级电缆的护套宜采用不同的识别颜色，见下表：

成品电缆护套表面至少应明显印有：制造厂名、型号规格、电压、等内容。：www.bndq.net
