ZR-YJV22 3*150高压电缆

2023-12-02 13:50 已有人浏览 安徽佰能电气有限公司
TAG标签:高压电缆
ZR-YJV223*150高压电缆生产执行标准GB/T12706.1-2002~GB/T12706.3-2002《额定电1kV(Um=1.2kV)到35kV(U...

产品分类特种电线电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质-

报价电话 18098308844

详情介绍

ZR-YJV22 3*150高压电缆生产执行标准 GB/T12706.1-2002~ GB/T12706.3-2002《额定电1kV(Um=1.2 kV )到35kV(Um=40.5 kV)挤包绝缘电力电缆》,也可按用户需要,采用电工委员会IEC60502-1997标准生产。高压交联电缆产品具有传输容量大,工作温度,不受落差的限制,安装敷设方便等特点,广泛应用于工矿企业和城市电网中。高压交联电缆主要用于电力、建筑、工矿、冶金、交通等部门的动力、照明输配电系统,由于聚乙烯是电绝缘性能的塑料,加上经过高分子交联后成为热固性材料,因此其电性能好,机械性能和耐热性好。近二十年来,已成为中国中、高压电缆的主导品种,产品适用于6——35KV的各个电压级中它可分为:YJV-交联聚乙稀绝缘聚氯乙烯护套电力电缆,YJV22-交联聚乙烯绝缘钢带铠装高压电缆,YJLV-交联聚乙烯绝缘铝芯钢带铠装高压电缆。

ZR-YJV22 3*150高压电缆执行标准:GB/T12706-2002
使用特性
· 工频额定电压U0/U为6kv/10kv~26/35kv。
· 电缆导体的Z高允许工作温度:90℃。
· 短路时(Z长时间不超过5s)电缆导体的Z高温度不超过2500C。
· 电缆敷设时环境温度应不低于00C。
· 电缆弯曲半径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
· 电缆的额定电压应适合于电缆系统的运行状况,用U0/U(Um)kv表示。
U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压;
U-电缆设计用的导体间的额定工频电压;
Um-设备可承受的“Z高系统电压”的Z大值。

ZR-YJV1*95高压电缆使用特点

1、电缆导体的允许长期Z高工作温度为90℃。

2、短路时(Z长持续时间不超过5 秒)电缆导体的Z高温度不超过250 ℃。

3、电缆敷设时的环境温度不得低于0℃。

4 、电缆的Z小弯曲半径:三芯电缆不小于电缆外径的15倍;单芯电缆不小于电缆外径的20倍。

5、电缆的工频额定电压U0/U为0.6/1kV~26/35kV 。U0:电缆设计用的导体对地或金属屏蔽之间的额定工频电压,称相电压;U:电缆设计用的导体间的额定工频电压,称线电压;Um:设备可承受的“Z高系统电压”的Z大值。

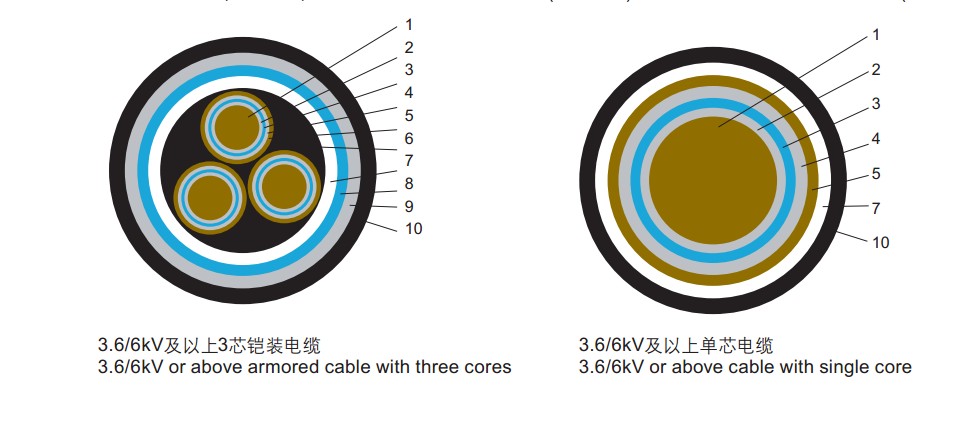

ZR-YJV22 3*150高压电缆产品示意图

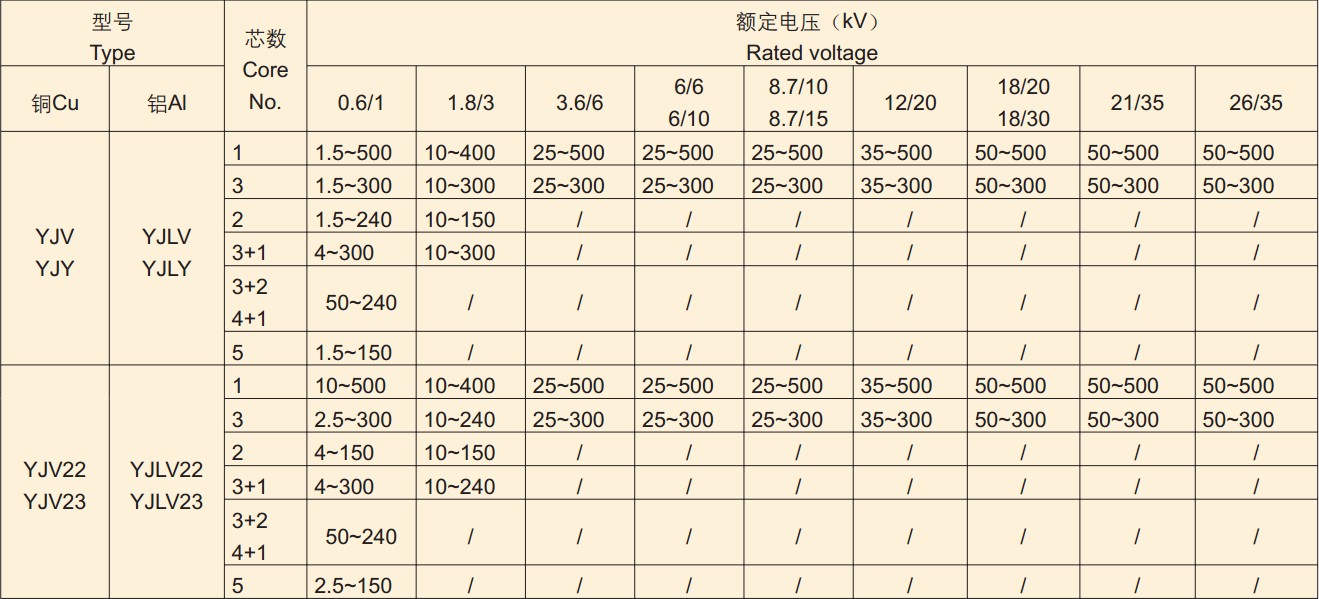

ZR-YJV22 3*150高压电缆生产范围

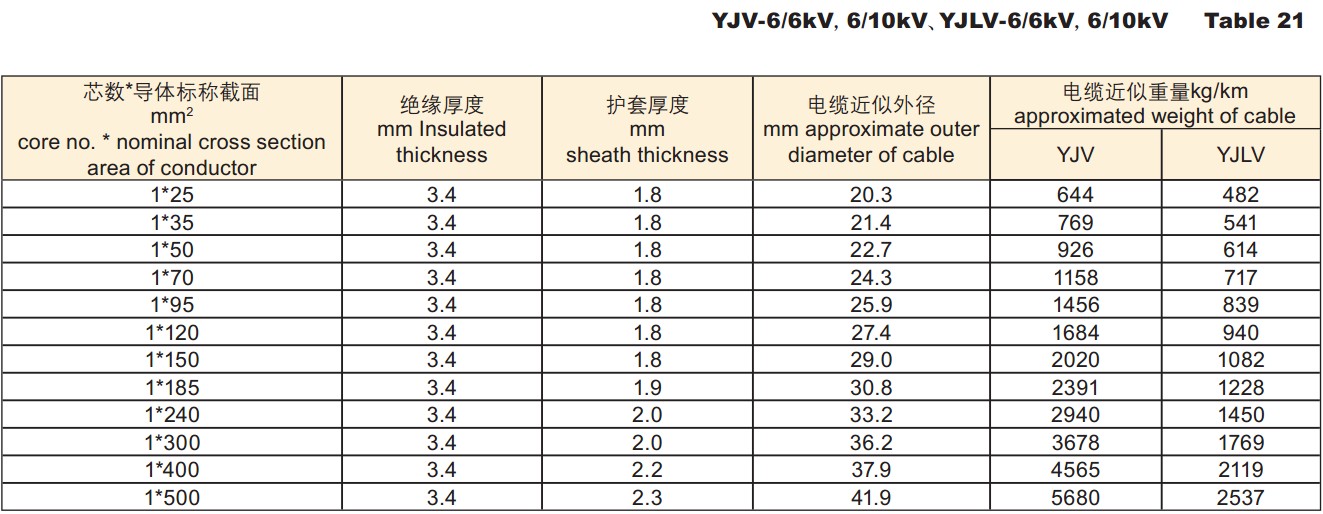

高压电缆单芯6KV绝缘护套厚度、外径及重量查询

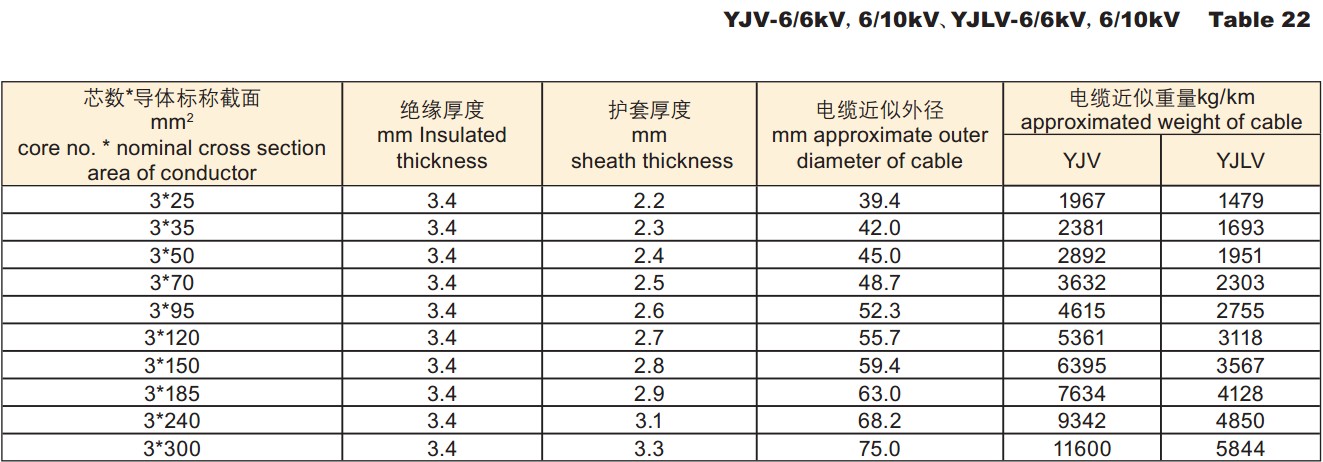

高压电缆三芯6KV绝缘护套厚度、外径及重量查询

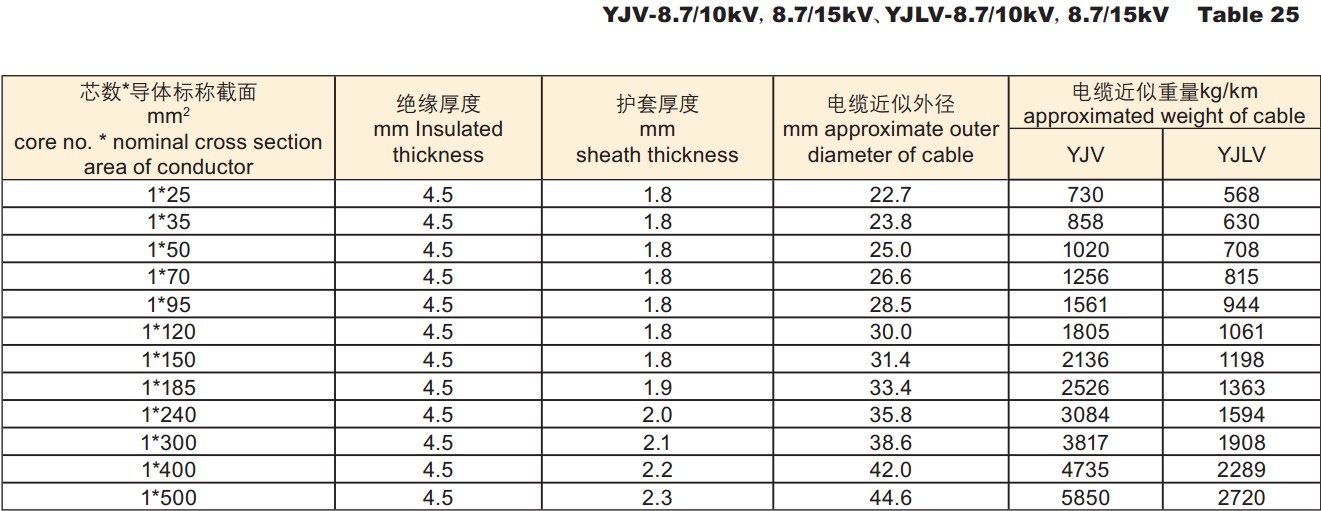

 YJV- 8.7/10kV,8.7/15kV、YJLV- 8.7/10kV ,8.7/15kV 单芯高压电缆

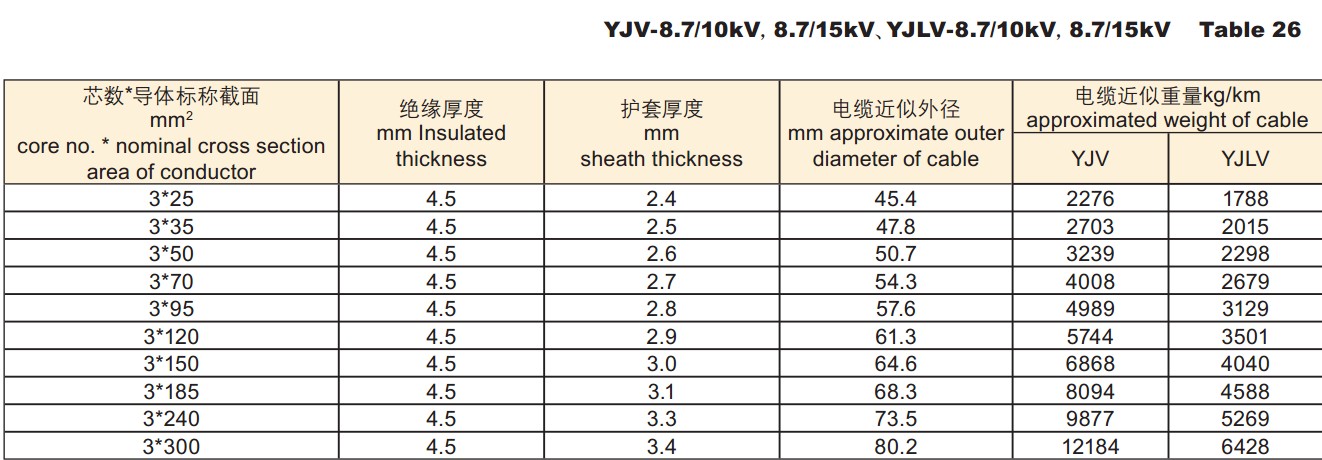

 YJV- 8.7/10kV,8.7/15kV、YJLV- 8.7/10kV ,8.7/15kV 三芯高压电缆

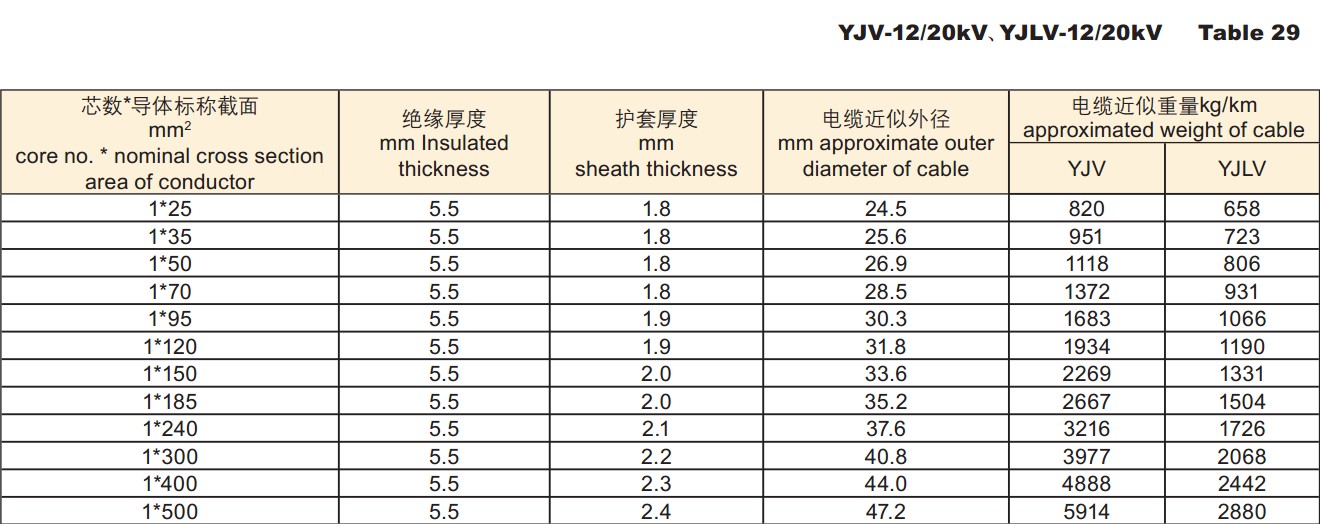

YJV-12/20kV、YJLV-12/20kV  单芯高压电缆

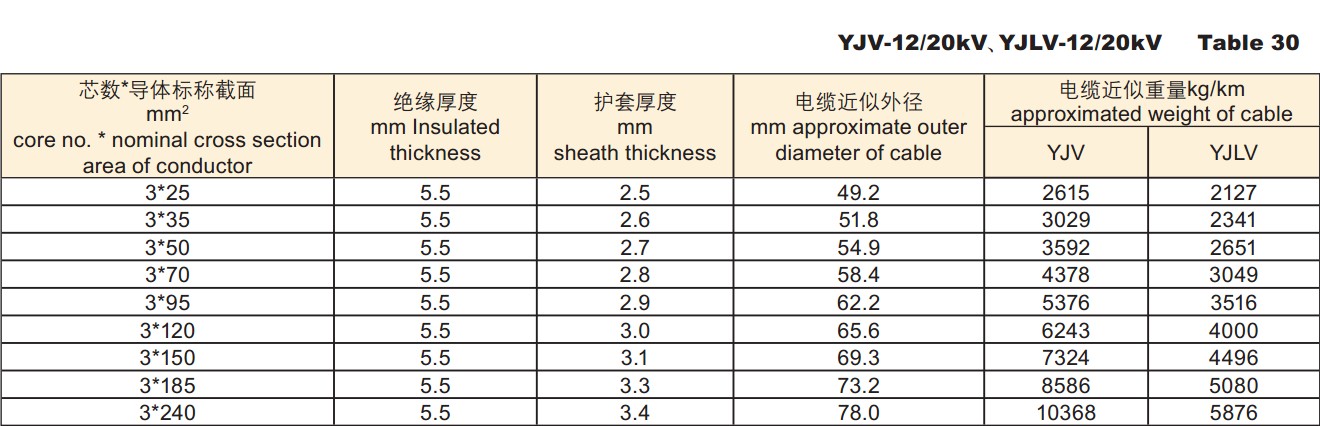

YJV-12/20kV、YJLV-12/20kV  三芯高压电缆

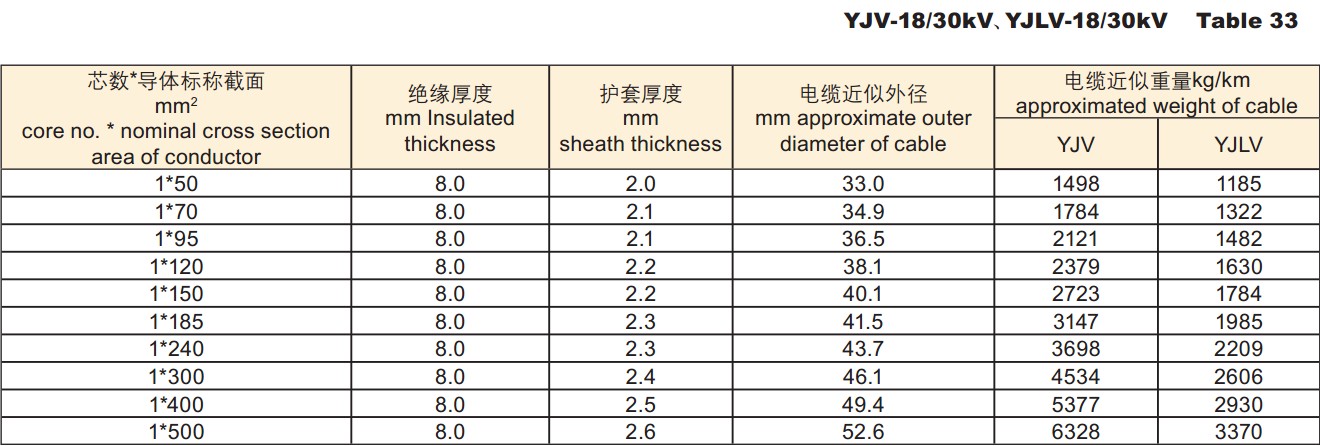

 YJV-18/30kV 、YJLV-18/30kV 单芯高压电缆

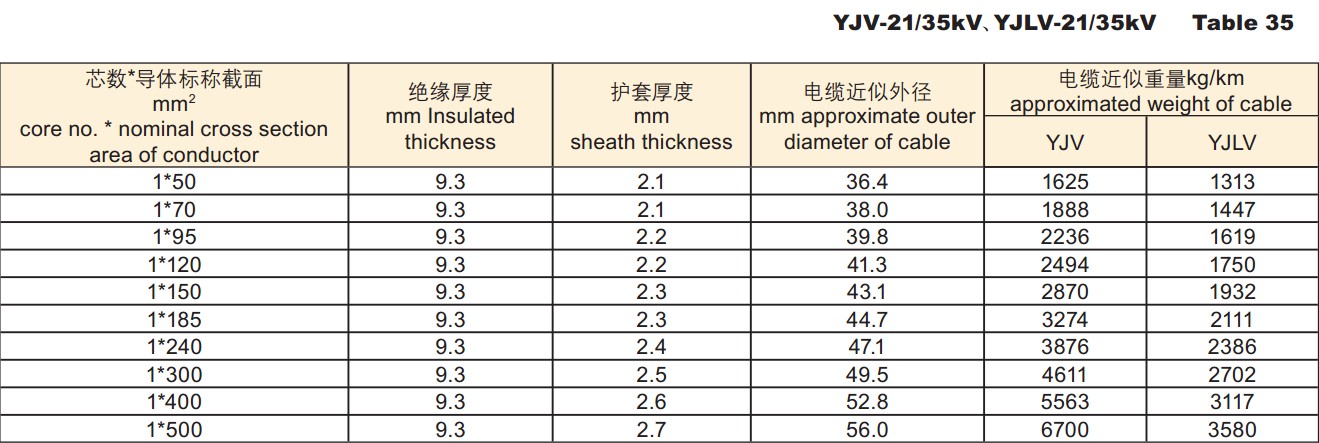

YJV-21/35kV 、YJLV-21/35kV单芯高压电缆

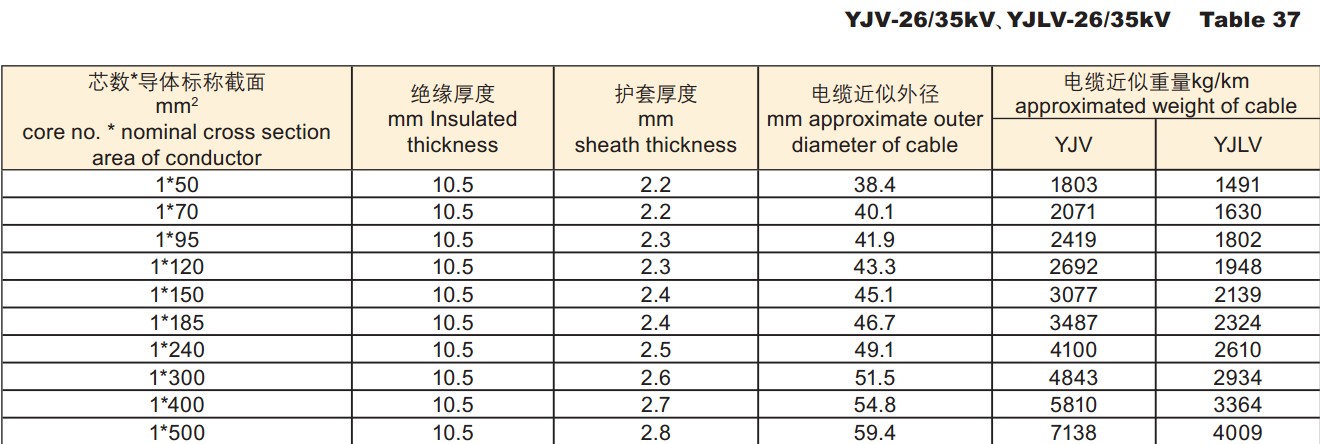

 YJV-26/35kV、YJLV-26/35kV 单芯高压电缆



电缆主要技术参数

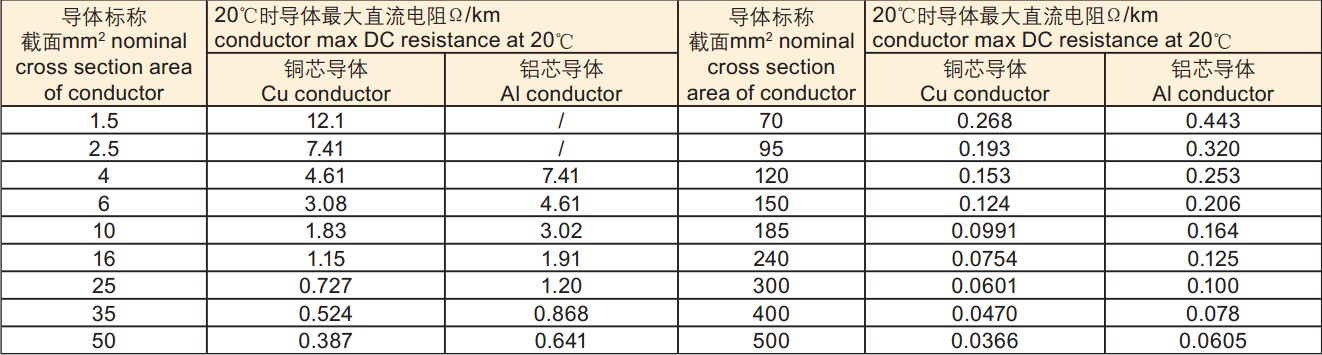

1、20℃时导体Z大直流电阻值应满足GB/T3956标准中的2类导体的规定:

工频交流耐压试验

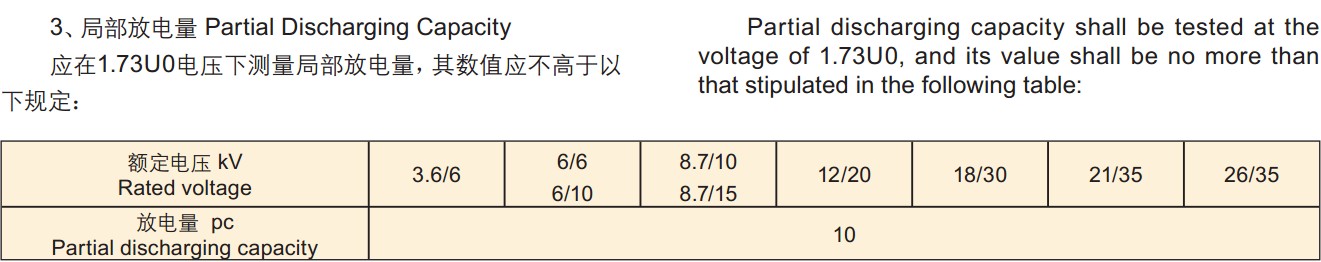

3、局部放电量应在1.73U0电压下测量局部放电量,其数值应不高于以下规定:

电缆载流量

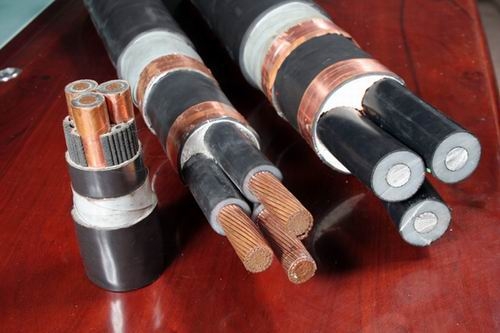

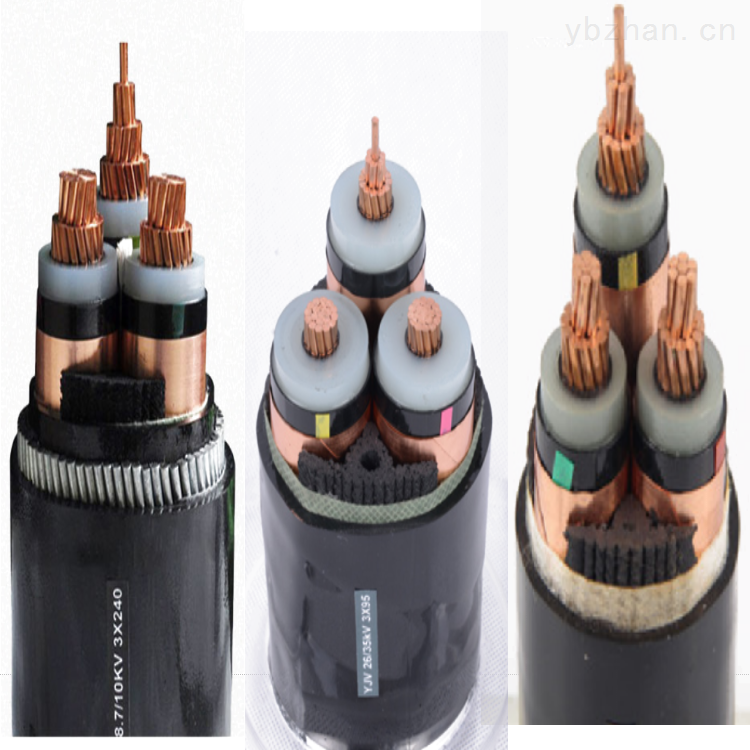

高压电缆三芯实物图片

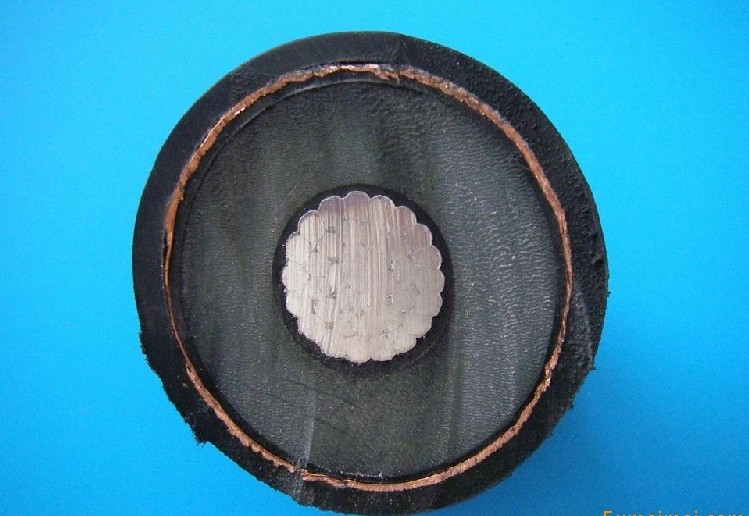

  高压电缆单芯实物图片
