GB/T12706.1-2002~ GB/T12706.3-2002《 额定电压1kV（ Um=1.2 kV）到35kV（ Um=40.5 kV） 挤包绝缘电力电缆》，也可按用户需要， 采用电工委员会IEC60502-1997标准生产。

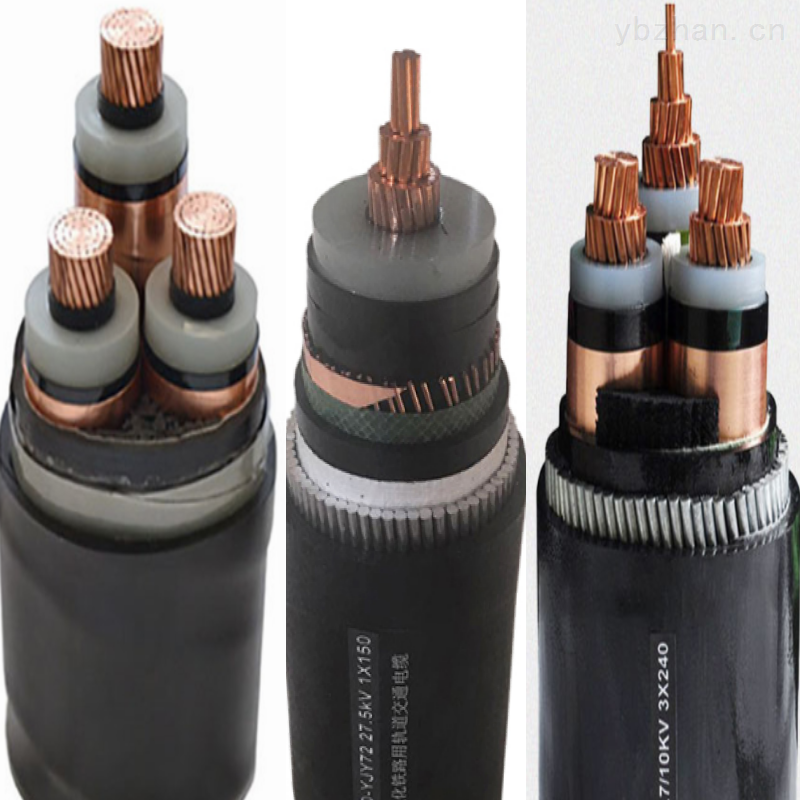

ZR-YJV22-8.7/15KV-3*120高压电缆结构：

导体：导体符合GB/T 3956和IEC 60840的规定，导体铜单线应采用GB/T 3953中TR型圆铜线表面应光滑、圆整、无油污、无损伤屏蔽及绝缘的毛刺、无锐边以及凸起或断裂的单线。

绝缘：主绝缘选用交联聚乙烯料，半导电屏蔽料采用超光滑交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年，绝缘的平均厚度不小于绝缘标称厚度，任意点Z小厚度不小于标称厚度的 95%（tmin≥0.95tn），绝缘偏心度应符合下式规定：

式中　tmax——绝缘Z大厚度，mm；

tmin——绝缘Z小厚度，mm；

tn   ——绝缘标称厚度，mm。

护套：电缆外护套任意点Z小测量厚度不小于标称厚度的90%。

电缆外护套材料为聚氯乙烯或聚乙烯，外护套应牢固包覆在金属护套上，外护套其他性能应符合 GB/T 2952中的相应规定。

外护套应有导电层，导电层应均匀、光滑、牢固、不脱落，在敷设和长期运行条件下应牢固包覆在绝缘外护套上。

产品特点：

1、 电缆导体的允许长期Z高工作温度为90℃。

2、 短路时（ Z长持续时间不超过5秒） 电缆导体的Z高温度不超过250℃。

3、 电缆敷设时的环境温度不得低于0℃。

4、电缆的Z小弯曲半径：三芯电缆不小于电缆外径的15倍；单芯电缆不小于电缆外径的20倍。

5、 电缆的工频额定电压U0/U为0.6/1kV~26/35kV。U0： 电缆设计用的导体对地或金属屏蔽之间的额定工频电压， 称相电压；U： 电缆设计用的导体间的额定工频电压， 称线电压；

Um： 设备可承受的“ Z高系统电压"的Z大值。

6、具有优异的电气性能、 机械性能、 耐热老化性能、 耐环境应力和耐化学腐蚀性能的能力，而且结构简单， 重量轻， 不受敷设落差限制， 长期工作温度高（ 90℃） 等特点。
