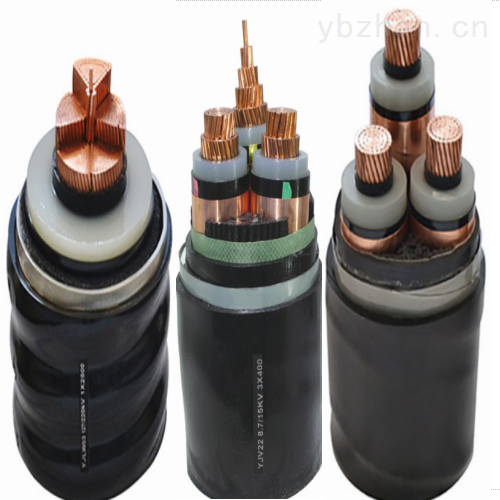

ZC-YJV63-8.7/15KV高压电缆

2023-12-02 14:30 已有人浏览 安徽佰能电气有限公司
TAG标签:高压电缆
GB/T12706.1-2002~GB/T12706.3-2002《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆》,也可按...

产品分类特种电线电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质-

报价电话 18098308844

详情介绍

GB/T12706.1-2002~ GB/T12706.3-2002《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5 kV)挤包绝缘电力电缆》,也可按用户需要,采用电工委员会IEC60502-1997标准生产

YJV63-8.7/10KV

交联聚乙烯绝缘,线芯铜带绕包,不锈钢钢带铠装聚乙烯护套额定电压8.7/10KV高压电缆

ZC-YJV63-8.7/10KV

交联聚乙烯绝缘,线芯铜带绕包,不锈钢钢带铠装聚乙烯护套额定电压8.7/10KV高压电缆

YJV62-8.7/10KV

交联聚乙烯绝缘,线芯铜带绕包,不锈钢钢带铠装聚氯乙烯护套额定电压8.7/10KV高压电缆

ZC-YJV62-8.7/10KV

交联聚乙烯绝缘,线芯铜带绕包,不锈钢钢带铠装聚氯乙烯护套额定电压8.7/10KV高压电缆

ZC-YJV63-8.7/15KV高压电缆使用特点:

1、电缆导体的允许长期Z高工作温度为90℃。

2、短路时(Z长持续时间不超过5秒)电缆导体的Z高温度不超过250℃。

3、电缆敷设时的环境温度不得低于0℃。

4、电缆的Z小弯曲半径:三芯电缆不小于电缆外径的15倍;单芯电缆不小于电缆外径的20倍。

5、电缆的工频额定电压U0/U为0.6/1kV~26/35kV。U0:电缆设计用的导体对地或金属屏蔽之间的额定工频电压,称相电压;U:电缆设计用的导体间的额定工频电压,称线电压;Um:设备可承受的“Z高系统电压”的Z大值。

产品结构:

电缆结构:圆形

导体截面:导体铜单线应采用GB/T 3953中TR型圆铜线。

绝缘材料及厚度:主绝缘选用超净交联聚乙烯料,半导电屏蔽料采用超光滑交联型材料

颜色区分:电线电缆识别标志GB 6995.3色带区分

护套厚度:电缆外护套任意点Z小测量厚度不小于标称厚度的90%

护套材料及颜色:电缆外护套材料为聚氯乙烯或聚乙烯,外护套应牢固包覆在金属护套上,外护套其他性能应符合 GB/T 2952中的相应规定

产品实验:

1、交流耐压试验:在导体与金属屏蔽和(或)金属套之间施加交流电压125 kV,30 min, 绝缘不发生击穿。

2、局部放电试验:应根据 GB/T 3048.12 进行试验,其灵敏度为 5 pC 或优于 5 pC。试验在成盘电缆上进行,试验电压应逐渐升至 87.5 kV(1.75U0)并保持 10 s,然后慢慢地降至 75 kV(1.5U0)。在 75 kV(1.5U0)下被测试品应无可检测出的放电。

规格选型:

 ZC-YJ63-8.7/15KV-1*35

ZC-YJ63-8.7/15KV-1*50

ZC-YJ63-8.7/15KV-1*70

ZC-YJ63-8.7/15KV-1*95

ZC-YJ63-8.7/15KV-1*120

ZC-YJ63-8.7/15KV-1*150

ZC-YJ63-8.7/15KV-1*185

ZC-YJ63-8.7/15KV-1*240

ZC-YJ63-8.7/15KV-1*300

ZC-YJ63-8.7/15KV-3*35

ZC-YJ63-8.7/15KV-3*50

ZC-YJ63-8.7/15KV-3*70

ZC-YJ63-8.7/15KV-3*95

ZC-YJ63-8.7/15KV-3*120

ZC-YJ63-8.7/15KV-3*150

ZC-YJ63-8.7/15KV-3*185

ZC-YJ63-8.7/15KV-3*240

ZC-YJ63-8.7/15KV-3*300
