YJV22-8.7/15KV-1*185高压电缆_特种电线电缆

YJV22-8.7/15KV-1*185高压电缆执行标准:

GB/T12706.1-2002~ GB/T12706.3-2002《额定电压1kV（ Um=1.2 kV）到35kV（ Um=40.5 kV）挤包绝缘电力电缆》，也可按用户需要，采用电工委员会IEC60502-1997标准生产。

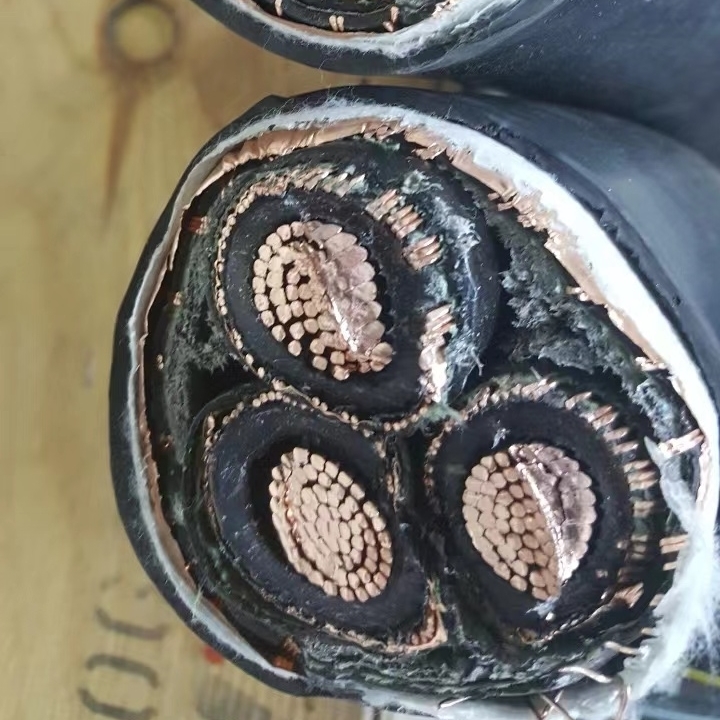

YJV22-8.7/15KV-1*185高压电缆结构：

导体：导体符合GB/T 3956和IEC 60840的规定，导体铜单线应采用GB/T 3953中TR型圆铜线表面应光滑、圆整、无油污、无损伤屏蔽及绝缘的毛刺、无锐边以及凸起或断裂的单线。

绝缘：主绝缘选用交联聚乙烯料，半导电屏蔽料采用超光滑交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年，绝缘的平均厚度不小于绝缘标称厚度，任意点Z小厚度不小于标称厚度的 95%（tmin≥0.95tn），绝缘偏心度应符合下式规定：

式中　tmax——绝缘Z大厚度，mm；

tmin——绝缘Z小厚度，mm；

tn ——绝缘标称厚度，mm。

护套：电缆外护套任意点Z小测量厚度不小于标称厚度的90%。

电缆外护套材料为聚氯乙烯或聚乙烯，外护套应牢固包覆在金属护套上，外护套其他性能应符合 GB/T 2952中的相应规定。

外护套应有导电层，导电层应均匀、光滑、牢固、不脱落，在敷设和长期运行条件下应牢固包覆在绝缘外护套上。

YJV22-8.7/15KV-1*185高压电缆产品特点：

1、电缆导体的允许长期Z高工作温度为90℃。

2、短路时（ Z长持续时间不超过5秒）电缆导体的Z高温度不超过250℃。

3、电缆敷设时的环境温度不得低于0℃。

4、电缆的Z小弯曲半径：三芯电缆不小于电缆外径的15倍；单芯电缆不小于电缆外径的20倍。

5、电缆的工频额定电压U0/U为0.6/1kV~26/35kV。U0：电缆设计用的导体对地或金属屏蔽之间的额定工频电压，称相电压；U：电缆设计用的导体间的额定工频电压，称线电压；

Um：设备可承受的“ Z高系统电压”的Z大值。

6、具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性能的能力，而且结构简单，重量轻，不受敷设落差限制，长期工作温度高（ 90℃）等特点。

YJV22-8.7/15KV-1*95高压电缆规格型号：

芯数导体标称截面 mm2 core no. nominal cross section area of conductor	绝缘厚度mm insulated thickness	护套厚度mm sheath thickness	电缆近似外径 mm approximated outer diameter of cable	电缆近似重量kg/km approximated weight of cable
	绝缘厚度mm insulated thickness	护套厚度mm sheath thickness	电缆近似外径 mm approximated outer diameter of cable	YJV	YJLV
1*25	2.5	1.8	21.9	706	553
1*35	2.5	1.8	22.7	831	613
1*50	2.5	1.8	24.0	999	694
1*70	2.5	1.8	25.8	1232	800
1*95	2.5	1.8	27.4	1500	928
1*120	2.5	1.9	29.0	1788	1055
1*150	2.5	2.0	31.6	2270	1340
1*185	2.5	2.0	33.4	2637	1496
1*240	2.6	2.1	36.0	3202	1741
1*300	2.8	2.2	38.7	3846	2001
1*400	3.0	2.3	42.7	4872	2435
1*500	3.2	2.4	46.2	5907	2845

YJV22-3.6/6KV外径重量

YJV22-3.6/6KV

芯数导体标称截面 mm2 core no. nominal cross section area of conductor	绝缘厚度mm insulated thickness	护套厚度mm sheath thickness	电缆近似外径 mm approximated outer diameter of cable	电缆近似重量kg/km approximated weight of cable
	绝缘厚度mm insulated thickness	护套厚度mm sheath thickness	电缆近似外径 mm approximated outer diameter of cable	YJV	YJLV
3*25	2.5	2.3	40.5	2767	2273
3*35	2.5	2.3	42.7	3226	2638
3*50	2.5	2.4	46.0	4690	2912
3*70	2.5	2.6	49.7	4518	3358
3*95	2.5	2.7	53.7	5500	3860
3*120	2.5	2.8	56.8	6419	4353
3*150	2.5	2.9	60.6	7521	4818
3*185	2.5	3.0	64.4	8725	5490
3*240	2.6	3.2	70.2	10883	6387
3*300	2.8	3.3	76.2	13197	7645
