YJV22-3.6/6KV-3*120高压电缆

2023-12-02 14:49 已有人浏览 安徽佰能电气有限公司
TAG标签:高压电缆
YJV22-3.6/6KV-3*120高压电缆执行标准:GB/T12706.1-2002~GB/T12706.3-2002《额定电压1kV(Um=1.2kV)到...

产品分类特种电线电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质-

报价电话 18098308844

详情介绍

YJV22-3.6/6KV-3*120高压电缆执行标准:

  GB/T12706.1-2002~ GB/T12706.3-2002《 额定电压1kV( Um=1.2 kV)到35kV( Um=40.5 kV) 挤包绝缘电力电缆》,也可按用户需要, 采用电工委员会IEC60502-1997标准生产。

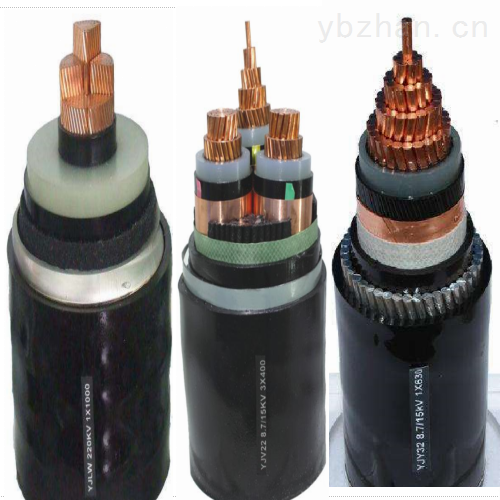

YJV22-3.6/6KV-3*120高压电缆结构:

导体:导体符合GB/T 3956和IEC 60840的规定,导体铜单线应采用GB/T 3953中TR型圆铜线表面应光滑、圆整、无油污、无损伤屏蔽及绝缘的毛刺、无锐边以及凸起或断裂的单线。

绝缘:主绝缘选用交联聚乙烯料,半导电屏蔽料采用超光滑交联型材料,绝缘料和半导电料从生产之日到使用不应超过半年,绝缘的平均厚度不小于绝缘标称厚度,任意点Z小厚度不小于标称厚度的 95%(tmin≥0.95tn),绝缘偏心度应符合下式规定:

式中 tmax——绝缘Z大厚度,mm;

tmin——绝缘Z小厚度,mm;

tn   ——绝缘标称厚度,mm。

护套:电缆外护套任意点Z小测量厚度不小于标称厚度的90%。

电缆外护套材料为聚氯乙烯或聚乙烯,外护套应牢固包覆在金属护套上,外护套其他性能应符合 GB/T 2952中的相应规定。

外护套应有导电层,导电层应均匀、光滑、牢固、不脱落,在敷设和长期运行条件下应牢固包覆在绝缘外护套上。

YJV22-3.6/6KV-3*120高压电缆产品特点:

1、 电缆导体的允许长期Z高工作温度为90℃。

2、 短路时( Z长持续时间不超过5秒) 电缆导体的Z高温度不超过250℃。

3、 电缆敷设时的环境温度不得低于0℃。

4、电缆的Z小弯曲半径:三芯电缆不小于电缆外径的15倍;单芯电缆不小于电缆外径的20倍。

5、 电缆的工频额定电压U0/U为0.6/1kV~26/35kV。U0: 电缆设计用的导体对地或金属屏蔽之间的额定工频电压, 称相电压;U: 电缆设计用的导体间的额定工频电压, 称线电压;

Um: 设备可承受的“ Z高系统电压”的Z大值。

 6、具有优异的电气性能、 机械性能、 耐热老化性能、 耐环境应力和耐化学腐蚀性能的能力,而且结构简单, 重量轻, 不受敷设落差限制, 长期工作温度高( 90℃) 等特点。

YJV22-3.6/6KV-3*120高压电缆规格型号:

YJV22-3.6/6KV-1*25

ZR-YJV22-3.6/6KV-1*25

ZRA-YJV22-3.6/6KV-1*25

YJV22-3.6/6KV-1*35

ZR-YJV22-3.6/6KV-1*35

ZRA-YJV22-3.6/6KV-1*35

YJV22-3.6/6KV-1*50

ZR-YJV22-3.6/6KV-1*50

ZRA-YJV22-3.6/6KV-1*50

YJV22-3.6/6KV-1*70

ZR-YJV22-3.6/6KV-1*70

ZRA-YJV22-3.6/6KV-1*70

YJV22-3.6/6KV-1*95

ZR-YJV22-3.6/6KV-1*95

ZRA-YJV22-3.6/6KV-1*95

YJV22-3.6/6KV-1*120

ZR-YJV22-3.6/6KV-1*120

ZRA-YJV22-3.6/6KV-1*120

YJV22-3.6/6KV-1*150

ZR-YJV22-3.6/6KV-1*150

ZRA-YJV22-3.6/6KV-1*150

YJV22-3.6/6KV-1*185

ZR-YJV22-3.6/6KV-1*185

ZRA-YJV22-3.6/6KV-1*185

YJV22-3.6/6KV-1*240

ZR-YJV22-3.6/6KV-1*240

ZRA-YJV22-3.6/6KV-1*240

YJV22-3.6/6KV-1*300

ZR-YJV22-3.6/6KV-1*300

ZRA-YJV22-3.6/6KV-1*300

YJV22-3.6/6KV-1*400

ZR-YJV22-3.6/6KV-1*400

ZRA-YJV22-3.6/6KV-1*400

YJV22-3.6/6KV-1*500

ZR-YJV22-3.6/6KV-1*500

ZRA-YJV22-3.6/6KV-1*500

YJV22-3.6/6KV-3*25

ZR-YJV22-3.6/6KV-3*25

ZRA-YJV22-3.6/6KV-3*25

YJV22-3.6/6KV-3*35

ZR-YJV22-3.6/6KV-3*35

ZRA-YJV22-3.6/6KV-3*35

YJV22-3.6/6KV-3*50

ZR-YJV22-3.6/6KV-3*50

ZRA-YJV22-3.6/6KV-3*50

YJV22-3.6/6KV-3*70

ZR-YJV22-3.6/6KV-3*70

ZRA-YJV22-3.6/6KV-3*70

YJV22-3.6/6KV-3*95

ZR-YJV22-3.6/6KV-3*95

ZRA-YJV22-3.6/6KV-3*95

YJV22-3.6/6KV-3*120

ZR-YJV22-3.6/6KV-3*120

ZRA-YJV22-3.6/6KV-3*120

YJV22-3.6/6KV-3*150

ZR-YJV22-3.6/6KV-3*150

ZRA-YJV22-3.6/6KV-3*150

YJV22-3.6/6KV-3*185

ZR-YJV22-3.6/6KV-3*185

ZRA-YJV22-3.6/6KV-3*185

YJV22-3.6/6KV-3*240

ZR-YJV22-3.6/6KV-3*240

ZRA-YJV22-3.6/6KV-3*240

YJV22-3.6/6KV-3*300

ZR-YJV22-3.6/6KV-3*300

ZRA-YJV22-3.6/6KV-3*300

YJV22-3.6/6KV外径重量

芯数*导体标称截面 mm2

core no. * nominal cross section

area of conductor

绝缘厚度mm

insulated thickness

护套厚度mm

sheath thickness

电缆近似外径 mm

approximated outer

diameter of cable

电缆近似重量kg/km

approximated weight of cable

YJV

YJLV

1*25

2.5

1.8

21.9

706

553

1*35

2.5

1.8

22.7

831

613

1*50

2.5

1.8

24.0

999

694

1*70

2.5

1.8

25.8

1232

800

1*95

2.5

1.8

27.4

1500

928

1*120

2.5

1.9

29.0

1788

1055

1*150

2.5

2.0

31.6

2270

1340

1*185

2.5

2.0

33.4

2637

1496

1*240

2.6

2.1

36.0

3202

1741

1*300

2.8

2.2

38.7

3846

2001

1*400

3.0

2.3

42.7

4872

2435

1*500

3.2

2.4

46.2

5907

2845





YJV22-3.6/6KV



芯数*导体标称截面 mm2

core no. * nominal cross section

area of conductor

绝缘厚度mm

insulated thickness

护套厚度mm

sheath thickness

电缆近似外径 mm

approximated outer

diameter of cable

电缆近似重量kg/km

approximated weight of cable

YJV

YJLV

3*25

2.5

2.3

40.5

2767

2273

3*35

2.5

2.3

42.7

3226

2638

3*50

2.5

2.4

46.0

4690

2912

3*70

2.5

2.6

49.7

4518

3358

3*95

2.5

2.7

53.7

5500

3860

3*120

2.5

2.8

56.8

6419

4353

3*150

2.5

2.9

60.6

7521

4818

3*185

2.5

3.0

64.4

8725

5490

3*240

2.6

3.2

70.2

10883

6387

3*300

2.8

3.3

76.2

13197

7645
