生产执行标准

GB/T12706.1-2002~ GB/T12706.3-2002 《额定电压1kV（Um=1.2 kV） 到35kV （Um=40.5 kV）挤包绝缘电力电缆》 ，也可按用户需要， 采用电工委员会IEC60502-1997标准生产。交联聚乙烯绝缘电力电缆是采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为三维网状结构,由热塑性的聚乙烯变成热固性的交联聚乙烯,从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。

这些标准是现行的经过修订的有效版本,同时尽可能采用下列标准的版本。

GB/T12706-2002     额定电压1kV到35kV挤包绝缘电力电缆及附件

GB/T 2951-1994     电线电缆  机械物理性能试验方法

GB2952-1989        电缆外护层

GB 6995-1986       电线电缆识别标志方法

GB 4005-1983       电线电缆交货盘

GB 50217－94       电力工程电缆设计规范

IEC60332-1         电缆在火焰条件下的燃烧试验 *部分：单根绝缘电线或电缆的垂直燃烧试验

IEC60754-1、2      取自电缆的材料燃烧时析出气体的试验 *部分：卤酸气体量的测定 第二部分：用测量PH值和导电率来测量气体酸度的方法

IEC1034-1、2       电缆在特定条件下燃烧的烟密度试验方法 *部分：试验设备 第二部分：试验步骤和要求

IEC60287           有关电缆载流量计算的标准

ASTME-662-83       烟密度测试方法

使用特点

交联聚乙烯绝缘电力电缆导体的允许长期Z高温为90摄氏度，较低绝缘电缆、聚氯乙烯绝缘电缆和聚乙烯绝缘电缆高，且具有重量轻、结构简单、使用方便、耐化学腐蚀和敷设不受落差限制等优点。
26/35KV电力电缆，18/30KV交联电缆，12/20KVYJV电缆，8.7/15KVYJV22电缆线，6/10KV铝芯交联电缆线，3.6/6KVYJLV单芯电缆　YJV22-3.6/6kV电力电缆　中低压交联电缆产品标准：

1、 电缆导体的允许长期Z高工作温度为90℃。
2、 短路时（Z长持续时间不超过5秒） 电缆导体的Z高温度不超过250℃。
3、 电缆敷设时的环境温度不得低于0℃。
4、 电缆的Z小弯曲半径： 三芯电缆不小于电缆外径的15倍； 单芯电缆不小于电缆外径的20倍。
5、 电缆的工频额定电压U0/U为0.6/1kV~26/35kV。U0： 电缆设计用的导体对地或金属屏蔽之间的额定     工频电压， 称相电压；U： 电缆设计用的导体间的额定工频电压， 称线电压；Um： 设备可承受       的“Z高系统电压"的Z大值。

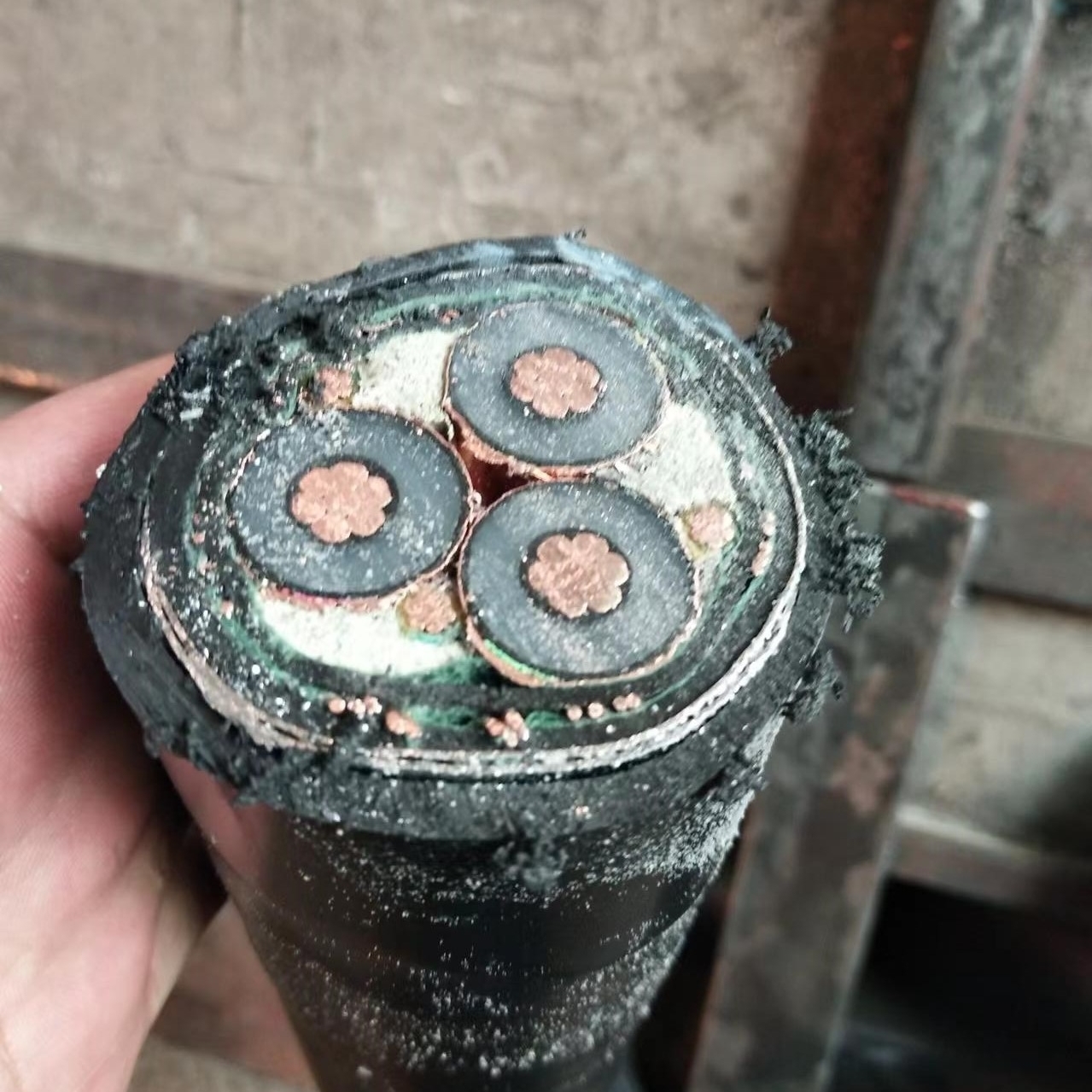

YJV22-3.6/6KV铜芯高压电缆

YJV22-3.6/6KV铝芯高压电缆

YJV22-3.6/6KV1*25高压电缆

YJLV22-3.6/6KV1*25高压电缆

YJV22-3.6/6KV1*35高压电缆

YJLV22-3.6/6KV1*35高压电缆

YJV22-3.6/6KV1*50高压电缆

YJLV22-3.6/6KV1*50高压电缆

YJV22-3.6/6KV1*70高压电缆

YJLV22-3.6/6KV1*70高压电缆

YJV22-3.6/6KV1*95高压电缆

YJLV22-3.6/6KV1*95高压电缆

YJV22-3.6/6KV1*120高压电缆

YJLV22-3.6/6KV1*120高压电缆

YJV22-3.6/6KV1*150高压电缆

YJLV22-3.6/6KV1*150高压电缆

YJV22-3.6/6KV1*185高压电缆

YJLV22-3.6/6KV1*185高压电缆

YJV22-3.6/6KV1*240高压电缆

YJLV22-3.6/6KV1*240高压电缆

YJV22-3.6/6KV1*300高压电缆

YJLV22-3.6/6KV1*300高压电缆

YJV22-3.6/6KV1*400高压电缆

YJLV22-3.6/6KV1*400高压电缆

YJV22-3.6/6KV3*25高压电缆

YJLV22-3.6/6KV3*25高压电缆

YJV22-3.6/6KV3*35高压电缆

YJLV22-3.6/6KV3*35高压电缆

YJV22-3.6/6KV3*50高压电缆

YJLV22-3.6/6KV3*50高压电缆

YJV22-3.6/6KV3*70高压电缆

YJLV22-3.6/6KV3*70高压电缆

YJV22-3.6/6KV3*95高压电缆

YJLV22-3.6/6KV3*95高压电缆

YJV22-3.6/6KV3*120高压电缆

YJLV22-3.6/6KV3*120高压电缆

YJV22-3.6/6KV3*150高压电缆

YJLV22-3.6/6KV3*150高压电缆

YJV22-3.6/6KV3*185高压电缆

YJLV22-3.6/6KV3*185高压电缆

YJV22-3.6/6KV3*240高压电缆

YJLV22-3.6/6KV3*240高压电缆

YJV22-3.6/6KV3*300高压电缆

YJLV22-3.6/6KV3*300高压电缆

YJV22-3.6/6KV3*400高压电缆

YJLV22-3.6/6KV3*400高压电缆

产品实验

2.1.3交联聚乙烯电缆致命的一个弱点是绝缘内易产生水树枝，水树枝在直流电压下会迅速转变为电树枝，并形成放电，加速了绝缘劣化，以致于运行后在工频电压作用下形成击穿。而单纯的水树枝在交流工作电压下还能保持相当的耐压值，并能保持一段时间。

  2.1.4在现场进行直流高压实验时发生闪落或击穿可能会对其正常的电缆和接头绝缘造成危害。而且直流耐压试验不能有效发现交流电压作用下的某些缺陷，如在电缆附件内，绝缘若有机械损伤或应力锥放错等缺陷。在交流电压下绝缘Z易发生击穿的地点，在直流电压下往往不能击穿。直流电压下绝缘击穿处往往发生在交流工作条件下绝缘平时不发生击穿的地点。

  2.2交流耐压试验：

  既然直流耐压试验不能模拟交联聚乙烯绝缘电缆的运行场强状态，不能达到我们所期望的试验效果，我们考虑采用交流高电压进行试验。由于电缆的电容值不同，试验前我们应该首先测量电力电缆的电容值，根据电容值计算出在试验电压下的电容电流，以选择合适的试验仪器。

  2.2.1经了解绝大部分发电厂电缆额定电压都是6kV，且长度大多都在1.5km以内,所以我们可采用常规的交流耐压试验方法。如用一台50KV、20KVA的试验变压器，其Z大输出电流为1000mA，据I=2πfUC可知，以6kV电缆为例，此试验变压器能试验的电缆的Z大电容值为265nF(f=50Hz,U=12KV)。

  2.2.2对于一些大电容量电缆，如采用常规的交流耐压试验方法，则需要大容量的试验变压器，对调压器和电源的容量也有特别大的要求。现场往往难以办到，试验仪器的运输、就位往往需要动用大型汽车、吊车等，既费时又费力。所以我们根据具体情况分别采用变频试验、串联或串并联谐振的方法来进行电缆的耐压试验。

  2.2.3超低频0.1Hz耐压试验：

  根据试验容量(的公式S=wCUs2=2∏fUs2KVA，式中的C-被试电缆电容量，Us–为试验电压，f-工频频率，我国为50HZ)，由此可见，0.1Hz交流电压与50Hz电压相比，前者需要的功率相当于后者的1/500，因而，它可以毫无问题的生产出便携式设备在现场使用。目前，此种方法主要应用于中低压电缆的试验。

  经现场实践论证，对交联聚乙烯电缆进行耐压实验，采用0.1Hz超低频电压进行试验时，其试验电压可取为50Hz时的1.5-1.8倍，较直流耐压更易发现电缆绝缘缺陷，较50Hz交流电压容易使绝缘缺陷暴露击穿。

  2.2.4变频谐振耐压试验：

  变频谐振试验系统不但能满足高压交联聚乙烯电缆的耐压要求，而且具有重量轻、可移动性好的优点，适宜现场试验。该装置采用固定电抗器作为谐振电抗器，以调频的方式实现谐振，频率的调节范围为30-300Hz，符合CIGREWG21.09《高压挤包绝缘电缆竣工试验建议导则》中推荐使用工频及近似工频(30～300Hz)的交流电压。这种交流电压可以重现与运行工况下相同的场强，其等效性好、效率高、设备轻便，试品长度几乎不受限制。

  综上所述，鉴于电缆现场工频试验设备容量和体积小,携带操作比较方便,发现电缆缺陷比常规的直流耐压更有效,所以应采用工频或变频谐振试验的方法,进行电缆现场竣工验收试验。而且变频谐振装置能满足l10kv和220kV及以上交联聚乙烯电缆交接试验的要求，建议*变频谐振耐压。
