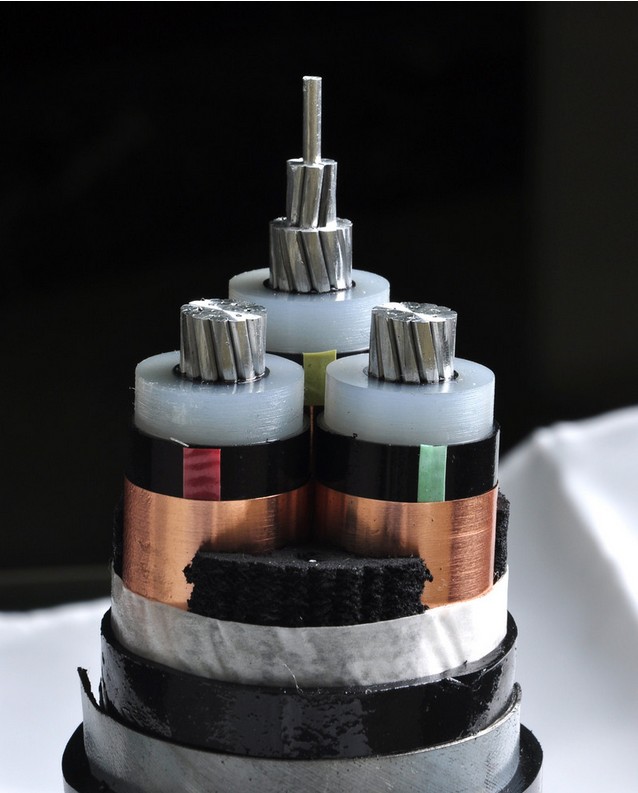

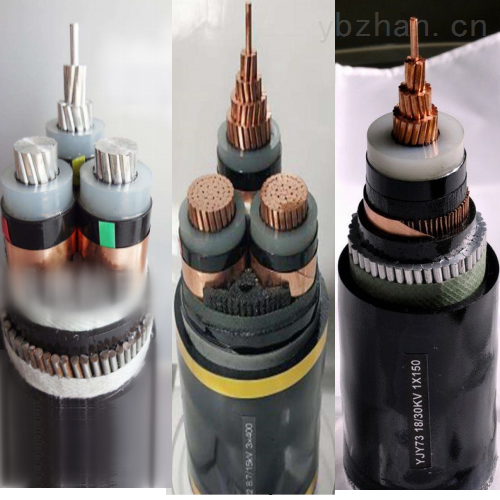

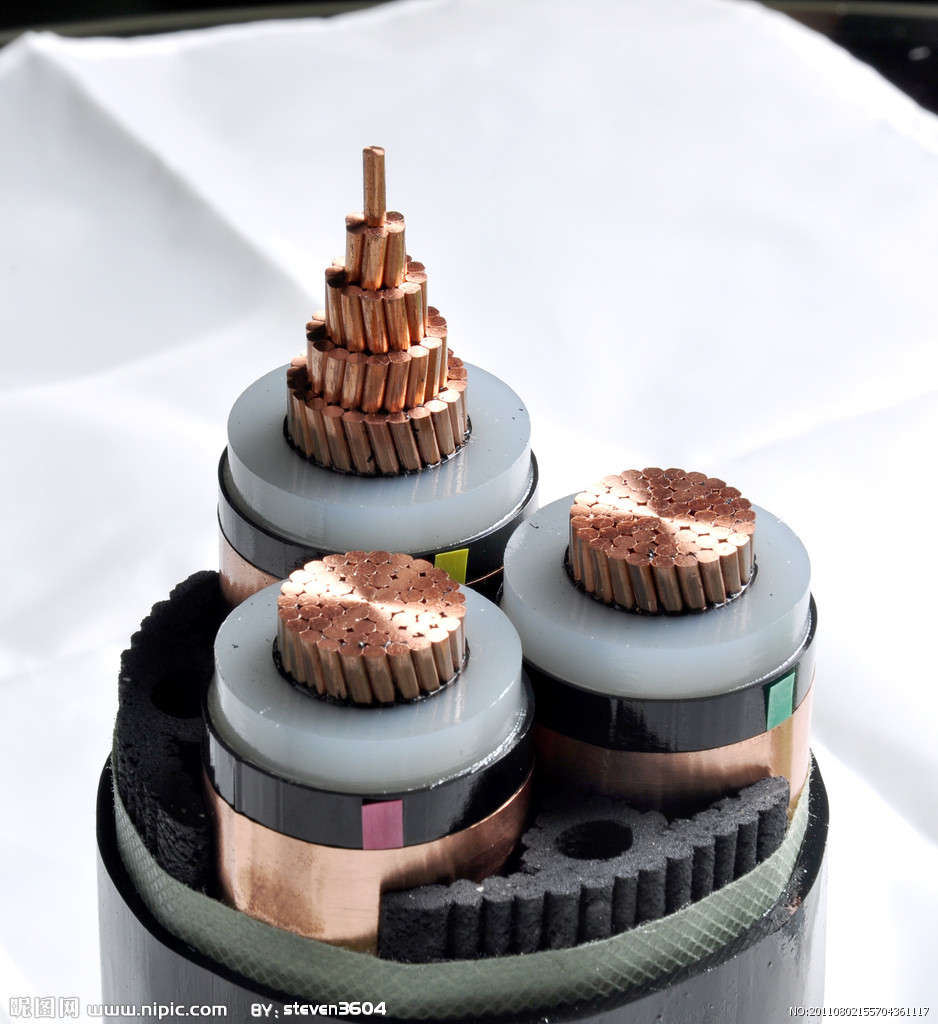

产品名称：YJV22-8.7/15KV高压电缆

执行标准：

高压交流聚乙烯绝缘聚氯乙烯护套钢带铠装高压电缆电压8.7/15KV.

GB/T12706.1-2002~ GB/T12706.3-2002《额定电压1kV（Um=1.2 kV ）到35kV（Um=40.5 kV）挤包绝缘电力电缆》，也可按用户需要，采用电工委员会IEC60502-1997标准生。

应用范围：

YJV22-8.7/15KV3*150高压电缆使用特点：

高压电缆适用于固定敷设在交流50Hz，额定电压35kV及以下的电力输配电线路上作输送电能用。与聚氯乙烯绝缘电力电缆相比，交联电力电缆产品不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性能的能力，而且结构简单，重量轻，不受敷设落差限制，长期工作温度高（90℃）等特点。

1、电缆导体的允许长期Z高工作温度为90℃。

2、短路时（Z长持续时间不超过5 秒）电缆导体的Z高温度不超过250 ℃。

3、电缆敷设时的环境温度不得低于0℃。

4 、电缆的Z小弯曲半径：三芯电缆不小于电缆外径的15倍；单芯电缆不小于电缆外径的20倍。

5、电缆的工频额定电压U0/U为0.6/1kV~26/35kV 。U0：电缆设计用的导体对地或金属屏蔽之间的额定工频电压，称相电压；U：电缆设计用的导体间的额定工频电压，称线电压；Um：设备可承受的“Z高系统电压"的Z大值。

技术参数：

YJV22-8.7/15KV3*150高压电缆规格参数查询：

YJV　8.7/10KV 交联聚乙烯绝缘聚氯乙烯护套电力电缆
导体标称截面	绝缘厚度	护套厚度	电缆近似外径	电缆近似重量	20℃导体	电缆载流量		短路电流
					直流电阻	在空气中	直埋土壤中	导体	屏蔽层
						在空气中	直埋土壤中	导体	铜带		铜丝
mm 2	mm	mm	mm	kg/km	Ω/km	A	A	KA	KA		KA
1×25	4.5	1.8	23	775	0.727	165	160	3.69	1.904		3.54
1×35	4.5	1.8	4	889	0.524	205	190	5.15	1.092		3.536
1×50	4.5	1.8	26	1073	0.387	245	225	7.31	1.091		3.532
1×70	4.5	1.8	27	1308	0.268	305	275	10.2	1.09		3.527
1×95	4.5	1.8	29	1596	0.193	370	330	13.8	1.086		5.494
1×120	4.5	1.8	30	1874	0.153	430	375	17.4	1.266		5.489
1×150	4.5	1.9	32	2194	0.124	490	426	21.7	1.265		5.484
1×185	4.5	2	34	2649	0.0991	560	480	26.7	1.266		7.68
1×240	4.5	2.1	36	3234	0.0754	665	555	34.6	1.266		7.659
1×300	4.5	2.1	38	3865	0.0601	765	630	43.1	1.261		7.652
1×400	4.5	2.2	42	4830	0.047	890	725	57.4	1.256		7.622
3×300	2.8	3.1	74	11371	0.0601	495	485	43.1	3.301		-
导体标称截面	绝缘厚度	护套厚度	电缆近似外径	电缆近似重量	20℃导体	电缆载流量		短路电流
					直流电阻	在空气中	直埋土壤中	导体	屏蔽层
						在空气中	直埋土壤中	导体	铜带	铜丝
mm 2	mm	mm	mm	kg/km	Ω/km	A	A	KA	KA	KA
3×25	4.5	2.4	48	2486	0.727	120	125	3.69	2.958	-
3×35	4.5	2.5	50	2963	0.524	140	155	5.15	2.958	-
3×50	4.5	2.6	53	3481	0.387	165	180	7.31	2.958	-
3×70	4.5	2.7	57	4036	0.268	210	220	10.2	2.958	-
3×95	4.5	2.8	61	5147	0.193	355	265	13.8	2.958	-
3×120	4.5	2.9	64	6116	0.153	290	300	17.4	2.958	-
3×150	4.5	3.1	68	7187	0.124	330	340	21.7	2.958	-
3×185	4.5	3.2	72	8379	0.0991	375	380	26.7	2.958	-
3×240	4.5	3.3	77	10391	0.0754	435	435	34.6	3.301	-
3×300	4.5	3.5	82	12336	0.0601	495	485	43.1	3.301	-

YJV22-8.7/15KV3*150高压电缆检验方式

高压试验：

国标第18.0.1条中规定高压电缆的试验项目：

1. 测量绝缘电阻;

2. 直流耐压试验及泄漏电流测量;

3. 交流耐压试验;

4. 测量金属屏蔽层电阻和导体电阻比;

5. 检查电缆线路两端的相位;

6. 充油电缆的绝缘油试验;

7. 交叉互统试验。

电缆的耐压试验，国标规定做直流耐压、交流耐压试验，但地方省份根据自己的实际情况多选择其中之一，现就这两者的利与弊对比如下:交联聚乙烯电缆不宜做直流耐压试验，而应做交流耐压试验。

  2.1直流耐压试验：

高压试验的一个通用原则，被试品上所施加的试验电压场强应模拟高压电器的运行状况。而直流耐压试验对发现纸绝缘电缆缺陷十分有效，但对交联聚乙烯绝缘电缆则未必有效，而且还可能产生负作用

按照IEC840或CIGREWG21.03建议规程，现场试验的目的不是为了检验电缆的制造质量或电缆附件的制造质量的好坏，其制造质量已在型式试验和出厂试验中证实。现场竣工验收试验的目的是检查电缆的敷设及附件的安装是否正确。电缆在运输、搬运、存放、敷设和回填的过程中，有可能受到意外损害。检查的方法是按照IEC229，对于外护套厚度大于等于2.5mm的电缆，在电缆屏蔽与地之间施加10kV的直流，耐压1分钟。对于电缆主绝缘的耐压试验IEC推荐了两种方法：

直流耐压：3U015分钟;交流耐压：U05分钟。

传统的直流耐压具有试验设备重量轻，可移动性好，容量低等优点，对于油纸绝缘电缆应用效果很好，但对于交联聚乙烯电缆，无论从理论上还是实践上都证明了不宜采用直流耐压的方法。

售后服务：

：

1、合同签订产品质量保障免费更换及退货

2、产品质量保质期一年
3、确因产品质量问题，我公司将保修、包退、包换、满足客户要求。
产品规格：根据客户的要求定做
产品数量：起订量为100米，100米-200米价格上浮
包装说明：米数短的盘包装，米数长的电缆轴包装
价格说明：，价格根据铜价的上浮下降随时更新

公司名称：安徽佰能仪表电缆厂

www.bndq.net
销售部：潘

：

品牌：长康

：
地址：安徽省天长市经济开发区
