YJV22高压交联电缆

2023-12-02 16:09 已有人浏览 安徽佰能电气有限公司
TAG标签:高压电缆
产品名称:YJV22高压交联电缆高压电缆产品标准:本产品按GB/T12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要按...

产品分类特种电线电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质-

报价电话 18098308844

详情介绍

产品名称:YJV22高压交联电缆

高压电缆产品标准:本产品按GB/T12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要按电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

YJV22高压交联电缆适用范围:本产品适用于工频额定电压3.6/6KV~26/35KV输配电线路作配送电能之用。

YJV22高压交联电缆使用特性:工频额定电压U0/U为3.6/6KV~26/35KV。

电缆导体的允许长期Z高工作温度为90℃。

短路时(Z长持续时间不超过5s)电缆导体的Z高温度不超过250℃。

电缆敷设时环境温度应不低于0℃。

电缆弯曲半径:三芯电缆不小于电缆外径15倍;

单芯电缆不小于电缆外径20倍。

YJV22高压交联电缆型号

型号

名称

适用范围

YJV

铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

室内,隧道及电缆沟等场所不能承受机械外力。单芯电缆不允许敷设在磁性管道中。

YJLV

铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJY

铜芯交联聚乙烯绝缘聚乙烯护套电力电缆

YJLY

铝芯交联聚乙烯绝缘聚乙烯护套电力电缆

YJV22

铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

室内、隧道、电缆沟内,或埋地敷设等,能承受一定机械外力的场所,但不能承受大的拉力。

YJLV22

铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJV23

铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJLV23

铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32

YJV42

铜芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

室内、隧道、电缆沟、竖井或埋地敷设等,能承受机械外力和一定的拉力。

YJLV32

YJLV42

铝芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

YJV33

YJV43

铜芯交联聚乙烯绝缘钢丝铠装聚乙烯护套电力电缆

YJLV33

YJLV43

铝芯交联聚乙烯绝缘钢丝铠装聚乙烯护套电力电缆

YJV22高压交联电缆生产范围

型号

芯数

额定电压

3.6/6

6/6

6/10

8.7/10

8.7/15

12/20

18/20

18/30

21/35

26/35

导体标称截面

YJV

YJLV

YJY

YJLY

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-500

YJV22

YJLV22

YJV23

YJLV23

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-500

YJV32

YJLV32

YJV33

YJLV33

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-500

YJV42

YJLV42

YJV43

YJLV43

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-1000

高压交联电缆外径查询

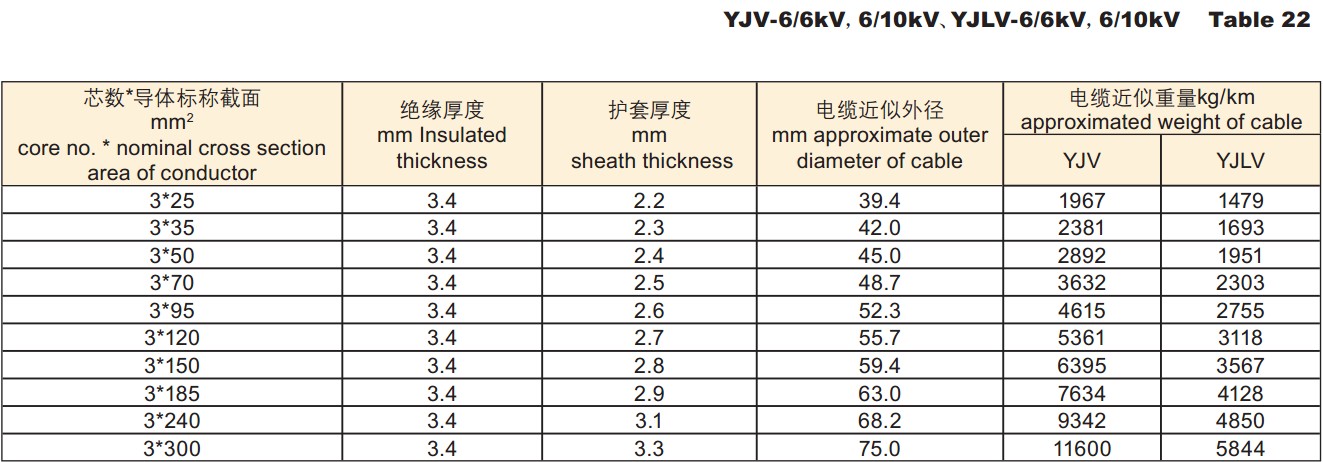

高压交联电缆三芯6KV绝缘护套厚度、外径及重量查询

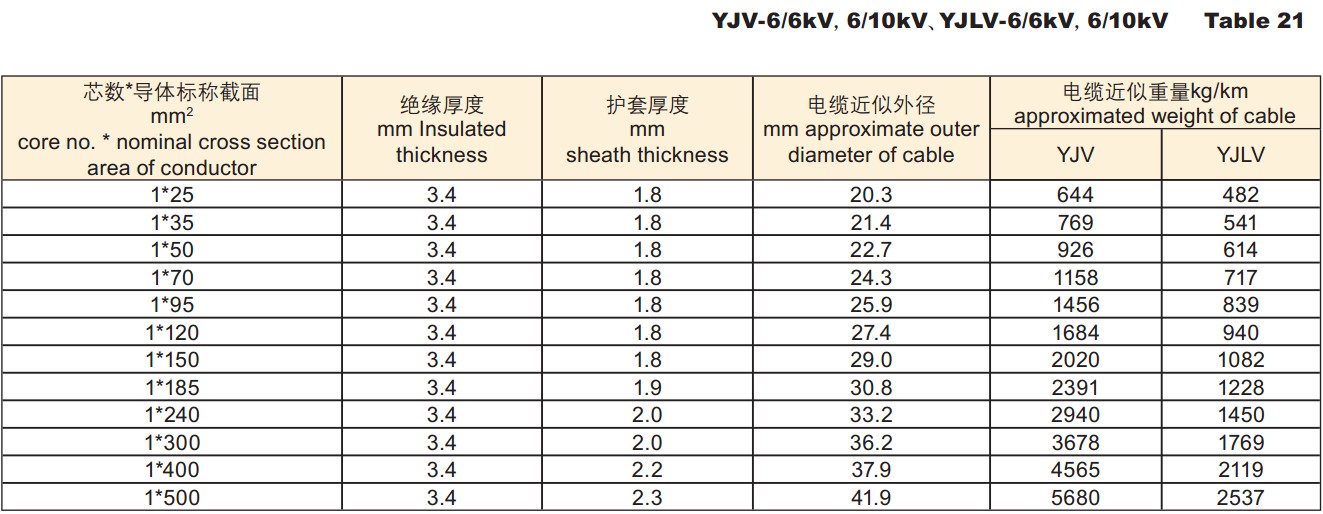

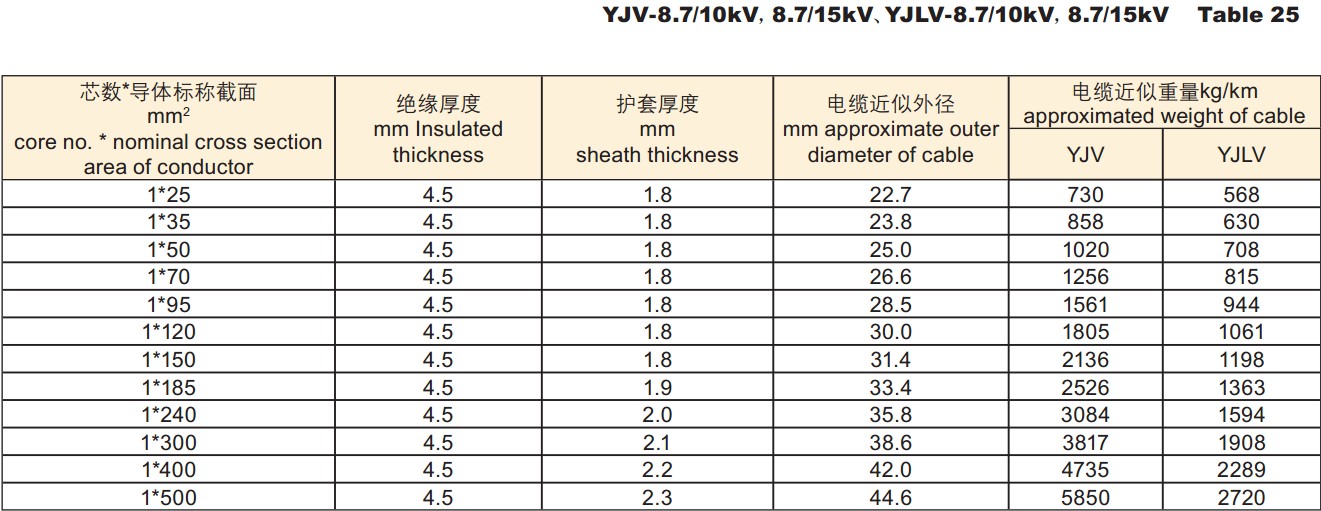

 YJV- 8.7/10kV,8.7/15kV、YJLV- 8.7/10kV ,8.7/15kV 单芯高压交联电缆

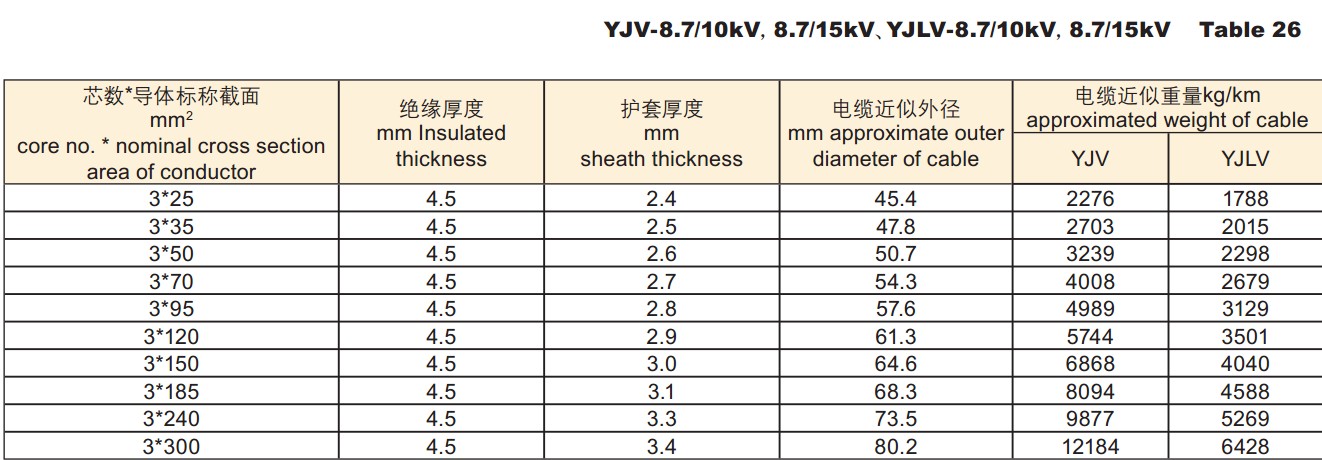

 YJV- 8.7/10kV,8.7/15kV、YJLV- 8.7/10kV ,8.7/15kV 三芯高压电缆

YJV-12/20kV、YJLV-12/20kV  单芯高压交联电缆

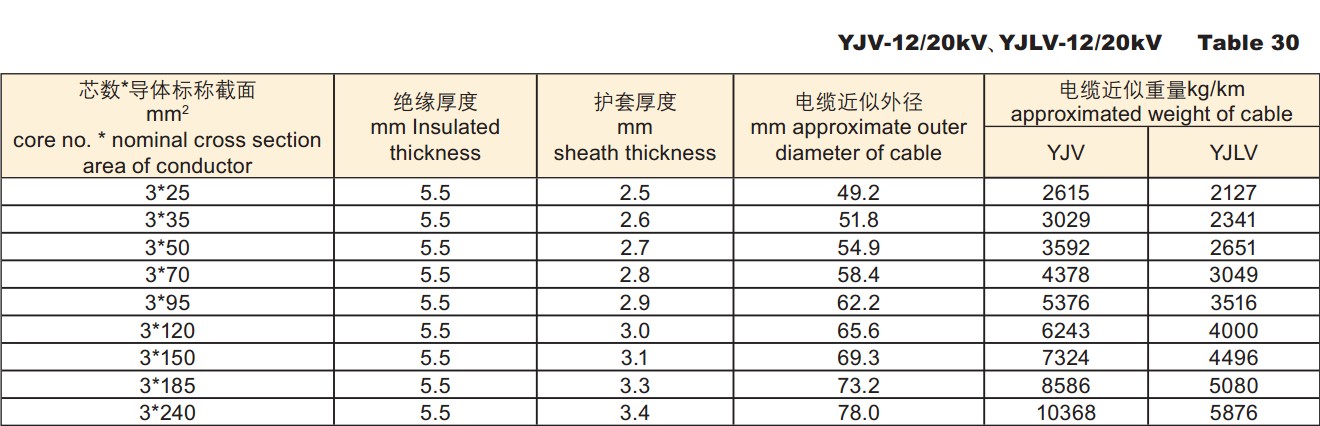

YJV-12/20kV、YJLV-12/20kV  三芯高压交联电缆

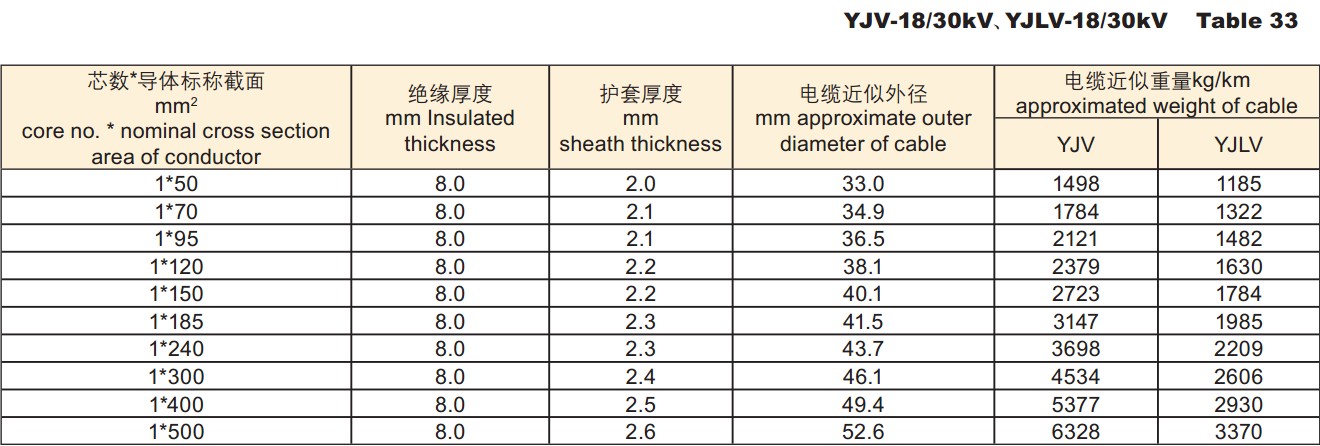

 YJV-18/30kV 、YJLV-18/30kV 单芯高压交联电缆

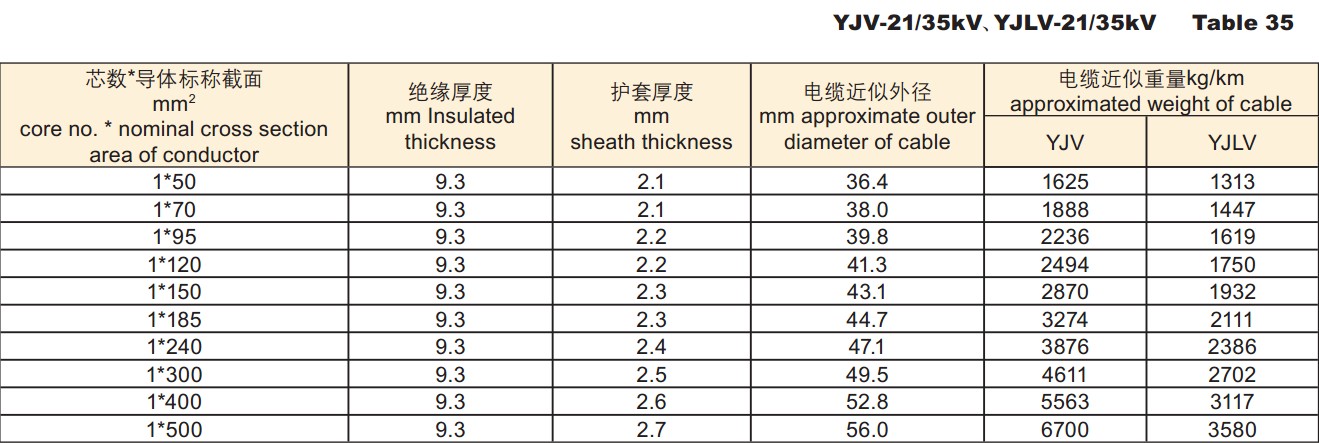

YJV-21/35kV 、YJLV-21/35kV单芯高压电缆

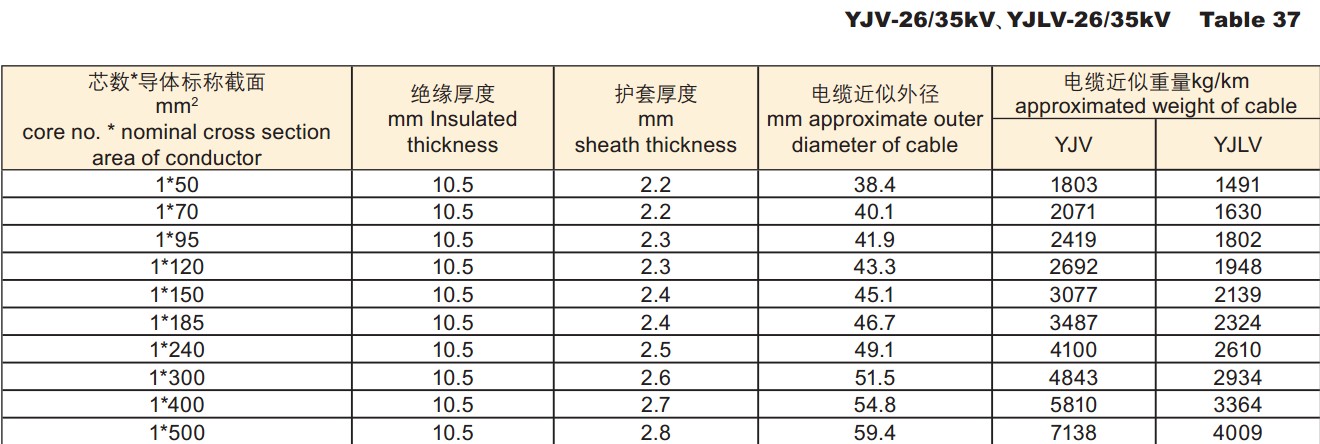

 YJV-26/35kV、YJLV-26/35kV 单芯高压交联电缆


电缆主要技术参数

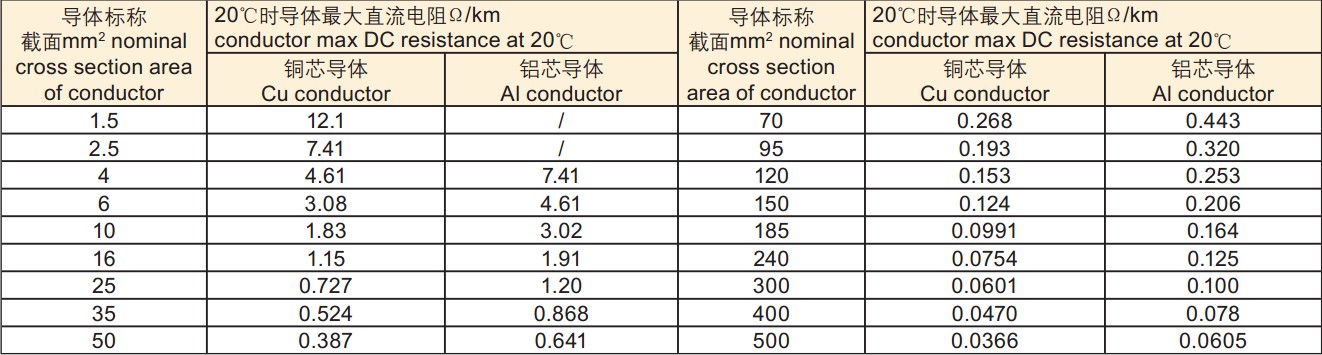

1、20℃时导体Z大直流电阻值应满足GB/T3956标准中的2类导体的规定:

工频交流耐压试验

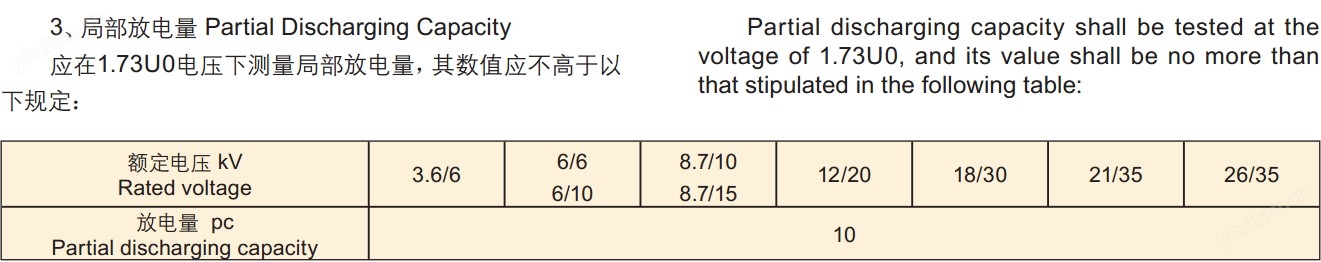

3、局部放电量应在1.73U0电压下测量局部放电量,其数值应不高于以下规定:

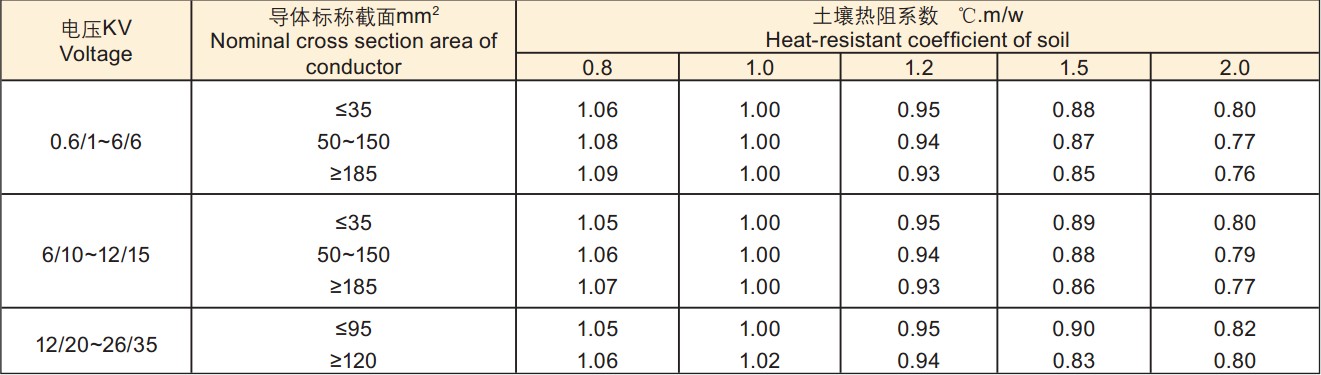

电缆载流量

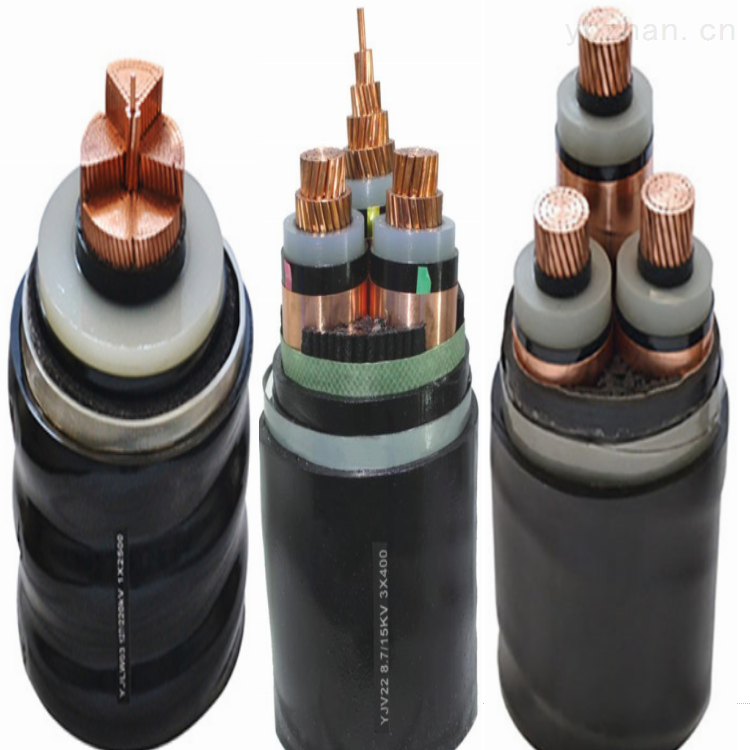

高压交联电缆三芯实物图片

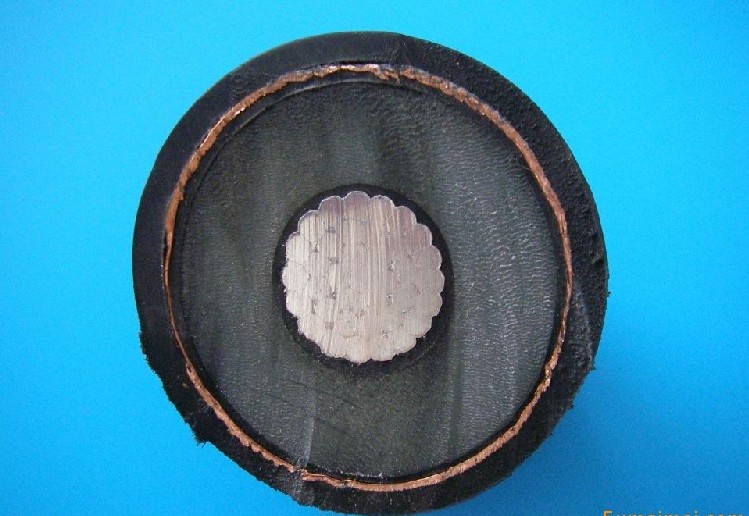

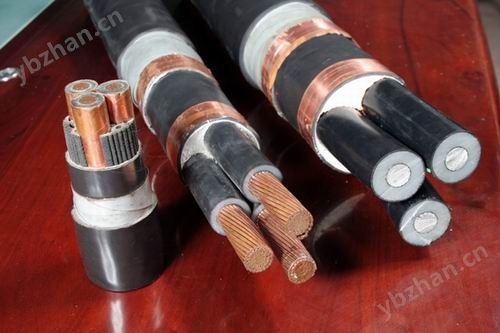

  高压交联电缆单芯实物图片
