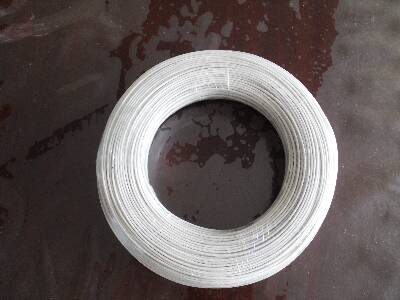

ZR-KX-H-VVRP 2*1.5补偿导线

2023-12-14 14:17 已有人浏览 安徽佰能电气有限公司
TAG标签:补偿导线
ZR-KX-H-VVRP2*1.5补偿导线产品使用性能:1、其它型号补偿导线如:KC、JX、SC、EX、NC、TX等,只需改写型号的*项,如:EX-G-VV、T...

产品分类热电偶补偿导线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍



ZR-KX-H-VVRP 2*1.5补偿导线产品使用性能:

1、其它型号补偿导线如:KC、JX、SC、EX、NC、TX等,只需改写型号的*项,如:EX-G-VV、TX-H-FVP等;
2、需导体为多股软芯时,应在原型号后加“R"表示,如:TX-G-VVPR;
3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式,如:复合铝带(P3)、复合铜带(P2);
5、需阻燃型补偿电缆,应在原型号前加“ZR-"。
6、需铠装型补偿电缆,应在原型号后加“-22"表示钢带铠装;加“-32"表示钢丝铠装。

ZR-KX-H-VVRP 2*1.5补偿导线的规格范围

名称

线芯对数

标称截面

mm2

线芯结构

A

B

补偿导线

1

0.5

1.0

1.5

2.0

1/0.80

7/0.30

1/1.13

7/0.43

补偿电缆

1~19

1/1.37

7/0.52

1/1.76

19/0.41

补偿导线的主要技术要求

产品型号

补偿导线及电缆线芯

补偿导线绝缘层着色

配用热电偶分度号

正极

负极

正极

负极

SC or RC

铜镍0.6

绿

S(铂铑10-铂)或

R(铂铑13-铂)

KCA

铜镍22

K(镍铬-镍硅)

KCB

铜镍40

KX

镍铬10

镍硅3

EX

镍铬10

铜镍45

E(镍铬-铜镍)

JX

铜镍45

J(铁-铜镍)

TX

铜镍45

T(铜-铜镍)

NC

铜镍18

N(镍铬硅-镍硅)

补偿导线的使用分类、等级及护套着色

使用

分类

标志

代号

允差等级及标志

护套着色

普通级

精密级

普通级

精密级

本安型

一般用

G

/

S

黑色

灰色

蓝色

耐热用

H

黑色

黄色

蓝色

注:在旧标准GB4989-85中,普通级用B表示,精密级用A表示。

补偿导线的热电特性及允差

型号

使用分类

导线温度范围℃

热电动势及允差μV

热电偶测量端

温度℃

20℃时往复电阻值 ≤Ω/m

热电势

精密度

普通级

0.5mm2

1.0 mm2

1.5 mm2

SC&RC

G

0~100

646

±30(±2.5℃)

±60(±5.0℃)

1000

0.10

0.05

0.03

0.02

H

0~200

1440

/

±60(±5.0℃)

KCA

G

0~100

4095

±60(±1.5℃)

±100(±2.5℃)

1.40

0.70

0.47

0.28

H

0~200

8137

900

KCB

G

0~100

4095

1.04

0.52

0.35

0.21

KX

G

-20~100

4095

2.20

1.10

0.73

0.44

H

-25~200

8137

EX

G

-20~100

6137

±120(±1.5℃)

±200(±2.5℃)

500

2.50

1.25

0.83

0.50

H

-25~200

13419

JX

G

-20~100

5268

±85(±1.5℃)

±140(±2.5℃)

1.30

0.65

0.43

0.26

H

-25~200

10777

TX

G

-20~100

4277

±30(±0.5℃)

±60(±1.0℃)

300

1.04

0.52

0.35

0.21

H

-25~200

9285

±48(±0.8℃)

±90(±1.5℃)

NC

G

0~100

2774

±60(±1.5℃)

±100(±2.5℃)

900

1.50

0.75

0.50

0.30

H

0~200

5912

NX

G

-20~100

2774

2.86

1.43

0.95

0.57

H

-25~200

5912

其它参数指标

项目

单位

参数指标

PVC绝缘

PE、XLPE、F46&F绝缘

绝缘电阻

MΩ.km

25

100

电压试验

V/1min

1000

阻燃性能

符合GB/T18380-2001阻燃标准中A、B、C类规定。

补偿导线的规格尺寸

芯数×标称

截面mm2

导体

种类

zui大外径mm

计算重量kg/km

VV

VPV

FF

FP1F

VV

VPV

FF

FP1F

2×0.5

A

3.7×6.4

4.7×7.4

2.6×4.6

3.2×5.2

30

50

27

45

R

3.9×6.6

4.9×7.6

2.8×4.8

3.4×5.4

35

55

30

50

2×1.0

A

5.0×7.7

6.0×8.7

3.0×5.3

3.6×5.9

56

82

39

64

R

5.1×8.0

6.1×9.0

3.1×5.6

3.7×6.2

60

87

45

69

2×1.5

A

5.2×8.3

6.2×9.3

3.2×5.8

3.8×6.4

68

93

54

77

R

5.5×8.7

6.5×9.7

3.4×6.2

4.0×6.8

75

102

60

87

2×2.5

A

5.7×9.3

6.7×10.3

3.6×6.7

4.2×7.3

94

121

77

103

R

5.9×9.8

6.9×10.8

4.0×7.3

4.6×7.9

101

133

84

114

补偿电缆

芯数×标称

截面mm2

导体

种类

zui大外径mm

计算重量kg/km

VV

VPV

FV

FP1V

FF

FP1F

VV

VPV

FV

FP1V

FF

FP1F

1×2×0.5

A

6.9

7.4

6.7

7.2

5.0

5.6

58

70

49

68

36

53

R

7.3

7.7

7.0

7.4

5.2

5.8

59

73

52

73

38

56

1×2×1.0

A

8.7

9.1

7.4

7.8

5.8

6.3

87

107

64

86

50

70

R

8.9

9.4

7.6

8.3

6.1

6.8

94

113

70

95

54

80

1×2×1.5

A

9.1

9.8

7.9

8.4

6.4

6.9

104

125

78

103

62

89

R

9.6

10.5

8.1

8.8

6.6

7.4

109

131

83

110

72

95

1×2×2.5

A

10.0

10.7

8.8

9.2

7.4

7.8

129

153

106

133

92

117

R

10.7

11.3

9.2

10.1

7.8

8.7

143

179

113

144

99

126

2×2×0.5

A

10.3

11.4

9.4

11.1

7.9

9.7

107

177

93

175

79

156

R

10.6

12.0

9.5

11.4

8.1

10.0

115

186

98

183

84

164

2×2×1.0

A

13.0

15.0

10.5

12.2

9.0

11.0

175

282

128

220

112

207

R

13.3

15.4

10.9

12.9

9.5

11.7

177

293

135

236

120

221

2×2×1.5

A

13.6

16.1

11.3

13.1

9.9

11.9

197

314

153

257

137

240

R

15.1

16.8

11.9

14.4

10.7

13.0

226

338

174

294

158

277

2×2×2.5

A

15.8

17.5

12.8

15.2

11.6

13.6

277

388

211

346

198

325

R

16.8

18.6

13.6

16.6

12.4

15.1

302

449

239

383

238

360

3×2×0.5

A

10.6

12.1

9.8

11.7

8.4

10.5

122

212

105

206

91

193

R

11.2

12.7

10.0

12.1

8.6

10.9

134

220

110

210

96

204

3×2×1.0

A

14.4

15.8

11.0

13.0

9.6

11.8

217

336

156

272

139

254

R

14.7

16.3

11.6

13.6

10.3

12.4

232

356

170

291

155

273

3×2×1.5

A

15.2

17.1

12.0

14.5

10.8

13.0

264

387

195

337

181

317

R

16.0

17.8

12.5

15.3

11.3

13.8

278

411

214

362

198

344

3×2×2.5

A

16.7

18.6

13.5

16.1

12.3

14.5

338

485

273

434

256

412

R

17.9

19.8

15.2

17.6

13.6

16.1

369

553

314

466

295

446

4×2×0.5

A

11.3

12.9

10.5

13.5

9.0

12.3

151

252

133

254

113

236

R

12.0

14.5

10.7

14.7

9.2

13.2

160

283

139

265

172

248

4×2×1.0

A

15.4

16.9

11.8

15.6

10.6

14.1

262

410

187

342

185

322

R

16.2

17.4

12.4

16.6

11.2

15.1

271

418

201

368

218

346

4×2×1.5

A

16.3

18.3

12.9

16.8

11.7

15.3

309

462

235

405

250

383

R

18.3

19.1

13.5

17.8

12.3

16.3

330

487

270

431

327

408

4×2×2.5

A

18.0

20.6

14.5

18.8

13.6

17.3

404

612

348

521

355

497

R

19.3

21.9

16.3

21.5

14.7

19.7

440

691

377

566

146

540

5×2×0.5

A

12.7

15.0

11.7

14.4

10.5

12.5

183

321

158

322

214

302

R

13.4

15.8

11.9

14.9

10.7

13.6

196

343

172

337

251

319

5×2×1.0

A

17.3

18.9

13.1

16.1

11.9

14.5

318

485

230

410

288

392

R

18.0

19.4

14.5

16.9

13.0

15.4

334

504

269

448

311

423

5×2×1.5

A

18.3

21.0

15.1

17.2

13.5

15.6

383

591

300

492

411

468

R

19.3

22.0

15.8

18.2

14.3

16.6

405

624

332

524

453

499

5×2×2.5

A

20.9

23.0

17.1

19.1

15.5

17.6

531

750

434

640

411

612

R

22.3

24.5

18.3

21.8

16.7

20.0

574

848

473

726
