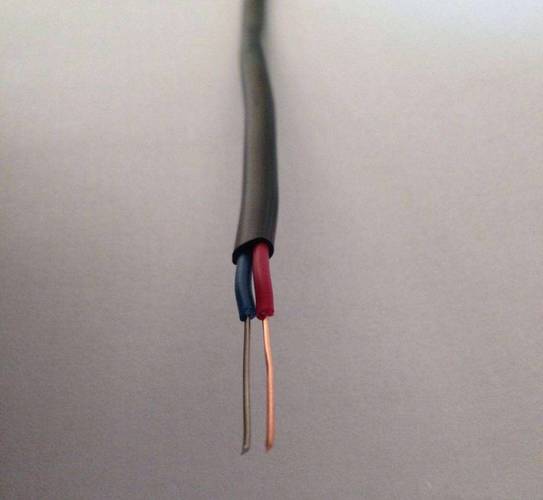

补偿导线 KC-AHFF2*1.0

2023-12-14 15:41 已有人浏览 安徽佰能电气有限公司

TAG标签：补偿导线

补偿导线KC-AHFF2*1.0产品用途适用于石油、化工等部门具有爆炸危险的环境及防爆安全性能要求较高的场合，用以延伸防爆热电偶与防爆自动化测温仪表间的连接，构...

产品分类热电偶补偿导线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

补偿导线 KC-AHFF2*1.0产品用途适用于石油、化工等部门具有爆炸危险的环境及防爆安全性能要求较高的场合，用以延伸防爆热电偶与防爆自动化测温仪表间的连接，构成本质安全防爆测温系统。

补偿导线 KC-AHFF2*1.0产品标准：
　　补偿导线：执行标准：GB/T4989-94及企业标准等效采用IEC 584-3（89））
　　补偿电缆：JB／T 7495-94

补偿导线 KC-AHFF2*1.0使用特性：
耐热等级：-65℃~+200℃或-65℃~+260℃两种
普通级：-40℃~+70℃或-40℃~+105℃两种

补偿导线代号及含义

项目	代号	代号含义		项目	代号	代号含义
型号	SC	配用S分度号热电偶补偿型补偿导线		耐热等级	70	zui高使用温度为70℃
	RC	配用R分度号热电偶补偿型补偿导线			105	zui高使用温度为105℃
	NC	配用N分度号热电偶补偿型补偿导线			200	zui高使用温度为200℃
	NX	配用N分度号热电偶延长型补偿导线			275	zui高使用温度为275℃
	KCA KCB	配用N分度号热电偶补偿型补偿导线		绝缘材料	V	聚氯乙烯PVC
	KX	配用K分度号热电偶延长型补偿导线			Y	聚乙烯PE
	EX	配用E分度号热电偶延长型补偿导线			B	聚丙烯PP
	JX	配用J分度号热电偶延长型补偿导线			F4	聚四氟乙烯
	TX	配用T分度号热电偶延长型补偿导线			F46	聚全氟乙丙烯FEP
系列代号	ZR	阻燃电缆		护套材料	V	聚氯乙烯PVC
系列代号	ia	本安电缆			B	聚丙烯PP
使用分类	G	一般用			F4	聚四氟乙烯
使用分类	H	耐热用			F46	聚全氟乙丙烯FEP
精度等级	S	精密度		屏蔽材料	/	无屏蔽可省略
	/	普通级			P	镀锡铜线
					PL	铝塑复合带
					P2	铜塑复合带或铜带
规格	-	2×导体截面积		导体材料	/	单股导体可省略
规格	-	2×导体截面积		导体材料	R	多股绞合导体

补偿导线电缆参考外径

类别	对数	0.5mm²		1.0mm²		1.5mm²		2.5mm²
		1/0.8	16/0.20	1/1.13	32/0.20	1/1.38	30/0.25	1/1.78	50/0.25
G 一般用	1	8.0	8.5	9.0	9.5	10.0	10.5	11.0	11.0
	2	20.0	20.5	20.5	21.0	23.0	23.5	26.0	26.5
	3	20.5	21.0	22.0	22.5	24.0	25.0	27.0	28.5
	4	21.0	21.5	23.5	24.5	26.5	27.0	29.5	30.5
	5	23.0	24.5	25.5	26.5	28.5	29.5	31.5	33.0
	7	25.0	26.5	27.5	28.5	31.0	32.0	35.0	35.5
	8	26.0	28.0	29.5	31.0	33.5	34.5	38.0	38.5
	9	28.0	29.5	32.0	33.5	35.5	37.0	40.5	41.5
	10	30.0	31.0	34.0	35.5	38.0	39.5	43.5	44.5
	12	31.0	32.5	35.0	37.0	39.0	41.5	45.0	46.5
H 耐热用	1	6.0	6.2	6.7	7.1	7.3	7.7	8.4	8.9
	2	13.5	14.0	16.5	17.0	18.5	19.0	20.5	22.0
	3	14.5	15.0	17.5	19.5	20.0	20.5	22.0	23.5
	4	15.5	16.5	19.0	20.5	21.0	22.0	24.0	25.5
	5	17.0	17.5	20.5	21.5	23.0	24.0	26.0	28.5
	7	19.0	20.0	23.0	24.5	26.0	27.5	29.5	31.5
	8	20.5	21.0	24.5	26.5	27.5	29.0	31.5	33.5
	9	21.5	22.5	25.5	28.0	29.0	31.0	33.0	35.0
	10	22.5	23.5	27.5	29.5	31.0	33.0	34.5	37.0
	12	24.0	25.2	30.0	32.0	33.0	35.0	37.0	40.0

线对数	G 一般用				H 耐热用
线对数	0.5mm²	1.0mm²	1.5mm²	2.5mm²	0.5mm²	1.0mm²	1.5mm²	2.5mm²
1	8.5	10.5	11.5	12.5	6.5	7.5	8.0	9.0
2	20.5	21.0	23.5	26.5	14.0	17.5	19.0	22.0
3	21.0	22.5	25.0	28.5	15.0	19.5	20.5	23.5
4	21.5	24.0	27.0	30.0	16.5	20.5	22.5	25.5
5	24.0	26.5	29.5	32.5	17.5	21.5	24.0	28.5
7	26.5	28.5	32.0	35.5	20.0	25.0	27.5	31.5
8	28.0	31.0	34.5	39.0	21.5	26.5	29.5	33.5
9	30.0	33.5	37.0	41.5	22.5	28.0	31.0	35.0
10	31.0	35.0	39.5	44.5	23.5	29.5	32.5	37.0
12	32.5	37.0	41.5	46.5	25.0	31.5	34.5	38.5

补偿导线 KC-AHFF2*1.0技术指标:

型号、合金丝材料和绝缘颜色

补偿导线型号	配用热电偶	热电偶分度号	补偿导线合金丝		绝缘层着色
补偿导线型号	配用热电偶	热电偶分度号	正极	负极	正极	负极
BC	铂铑30-铂铑6	B	铜	铜	红	灰
SC	铂铑10-铂热电偶	S	铜（SPC）	SNC铜镍（0.6）	红	绿
RC	铂铑10-铂热电偶	R	铜（RNC）	RNC铜镍（0.65）	红	绿
CA	镍铬-镍硅热电偶	K	铁（KPGA）	KNCA铜镍（22）	红	蓝
CB			铜（KPGB）	KNCB康铜（40）	红	蓝
KX			镍铬（KPX）（10）	KNX镍硅（3）	红	黑
NC	镍铬硅-镍硅热电偶	N	铁（NPC）	NNC铜镍（18）	红	灰
NX	镍铬硅-镍硅热电偶	N	镍铬硅（NPX）（14）	NNX镍硅（4）	红	灰
EX	镍铬-铜镍热电偶	E	镍铬（EPX）（10）	ENX铜镍（45）	红	棕
JX	铁-铜镍热电偶	J	铁（JPX）	JNX铜镍（45）	红	紫
TX	铜-铜镍热电偶	T	铜（TPX）	TNX铜镍（45）	红	白
WC3/25	钨铼3-钨铼25	WRe3-WRe25	WPC3/25	WNC3/25	红	黄
WC5/26	钨铼5-钨铼26	WRe5-WRe26	WPC5/26	WNC5/26	红	橙
注:型号第三个字母与热电偶分度号相对应，第三个字母中“C”表示补偿型补偿导线，第四个字母“X”表示延长型补偿导线。SC型补偿导线可以用R型分度号热电偶。

使用分类和护套颜色：见表（五）

使用分类		精度等级及标志		护套颜色
使用分类		普通级	精密级	普通级	精密级
一般级	G	/	S	黑色	灰色
耐热级	H	/	S	黑色	黄色

热电动势、允差及往复电阻：见表（六）

热电偶分度号	补偿导线型号	热电势、允差						热电偶测量端温度
		100℃			200℃
		热电势	允差		热电势	允差
		热电势	普通级	精密级	热电势	普通级	精密级
S或R	SC或RC	645	±60（±5℃）	±30（±2.5℃）	1440	±60（±5℃）	-	1000
K	KCA	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	1000
	KCB	4095	±100（±2.5℃）	±60（±1.5℃）	-	±100（±2℃）.5	±60（±1.5℃）	900
	KX	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	900
N	NC	2774	±100（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
N	NX	2774	±100（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
E	EX	6317	±200（±2.5℃）	±120（±1.5℃）	13419	±200（±2.5℃）	±100（±1.5℃）	500
J	JX	5268	±140（±2.5℃）	±85（±1.5℃）	10777	±140（±2.5℃）	±85（±1.5℃）	500
T	TX	4277	±60（±1.0℃）	±30（±0.5℃）	9286	±90（±1.5℃）	±48（±0.8℃）	300

热电动势、允差及往复电阻：见表（七）

补偿导线型号	在20℃时往复电阻值（Ω/m）
补偿导线型号	0.2mm²	0.5mm²	1.0mm²	1.5mm²	2.5mm²
SC或RC	0.25	0.10	0.05	0.03	0.02
KCA	3.5	1.40	0.70	0.47	0.28
KCB	2.6	1.04	0.52	0.35	0.21
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.25	0.83	0.50
JX	3.25	1.30	0.65	0.43	0.26
TX	2.60	1.04	0.52	0.35	0.21
NC	3.75	1.50	0.75	0.50	0.30
NX	7.15	2.86	1.43	0.95	0.57

本安补偿导线除具有上述性能指标外，还具备以下本安性能指标：见表（八）

性能项目	单位	指标
工作电容	PF/m	≤180
电容不平衡	PF/m	≤1
分布电感	µH/m	≤0.6
静电感应电压（静电电压20KV）	V	≤1
电磁干扰感应电压（干扰磁场400A/m）	µV	≤5

其它性能指标:见表（九）

项目	单位	技术指标
项目	单位	PVC绝缘	PT、PP、F46绝缘
绝缘电阻（20℃）	MΩ.Km	25	100
阻燃特性	-	-	A类（按GB12666.5-90试验）

型号及结构形式：

型号	线芯材料	线芯形式	标称截面mm>2, ,	导体结构根/直径mm	成品电缆外径参数（mm）
KC-HFF KC-AHFF KX-HFF NC-HFF NX-HFF EX-HFF JX-HFF TX-HFF WC3/25HFF&, lt;, BR>WC5/26HFF	补偿导线合金丝	单股线芯	0.2 0.51.0 1.5 2.5	1/0.52 1/0.8 1/1.13 1/1.37 1/1.76	1.6×2.4 2.1×3.2 2.7×4.2 2.9×4.7 3.5×5.9
	补偿导线合金丝	多股线芯	0.2 0.5 1.0 1.5 2.5	7/0.2 7/0.3 7/0.43 7/0.52 19/0.41	1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2 3.7×6.3

注：①屏蔽型补偿导线的外径应加屏蔽层厚度，即再加0.8mm：
②线芯为多股软芯（R），其型号后应加“R”或“P”或“RP”。
③普通型补偿导线特征代号：
例：KX-GVVRP 2×1.5mm
