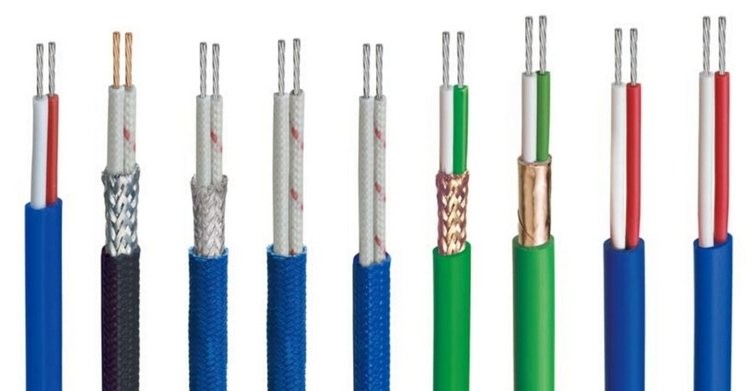

热电偶补偿导线KX-HA-FFP2*2.5

2023-12-14 15:43 已有人浏览 安徽佰能电气有限公司
TAG标签:补偿导线
热电偶补偿导线KX-HA-FFP2*2.5产品特点及用途一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温氟塑料绝缘和护套补偿导线或电...

产品分类热电偶补偿导线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

热电偶补偿导线KX-HA-FFP2*2.5产品特点及用途一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺,更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性,产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构,具有防爆安全性能,适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接,形成本安热电偶测温系统。

产品执行标准GB/T4989-94(等效采用IEC584-3标准)

使用特性

1.导体zui高工作温度:耐热级:聚全氟乙丙烯(F46)200℃

      可溶性聚四氟乙烯260℃

      硅橡胶180℃

      普通级:聚氯乙烯70℃和105℃,交联聚乙烯90℃

     低烟无卤阻燃聚烯烃70℃,交联型90℃和125℃

 2.低环境温度: 聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃

      氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃

3.电缆允许弯曲半径: 非铠装电缆zui小为外径的6倍

    铜带屏蔽或钢带铠装点缆zui小为电缆外径的12倍

    氟塑料绝缘和护套zui小为电缆外径的10倍

补偿导线电缆:

基本型号及名称

KX-GA-VV

聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-VVR

聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-VVP

聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-VVRP

聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FF

氟塑料绝缘和护套精密级K分度号热电偶补偿导线

KX-HA-FFR

氟塑料绝缘和护套精密级K分度号热电偶补偿软导线

KX-HA-FFP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FFRP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FG

氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线

KX-HA-FGR

氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线

KX-HA-FGP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FGRP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FV

氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-HA-FVR

氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-HA-FVP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FVRP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YJV

交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-YJVR

交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-YJVP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-YJVRP

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YDYD

低烟无卤绝缘和护套精密级K分度号热电偶补偿导线

KX-GA- YDYD R

低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线

KX-GA- YDYD P

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA- YDYD RP

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

注:上述型号仅列出KX,其他如SC、KC、EX、BC、TX、JX只需改变型号*项即可,

阻燃型补偿导线型号前加ZR,ZR192为进口PFA材料,

屏蔽可采用镀锡铜丝屏蔽。


2:本安型热电偶用补偿导线


IA-KX-GA-YVP

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-GA-YVRP

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

IA-KX-HA-FFP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-HA-FFRP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

IA-KX-HA-FGP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-HA-FGRP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

注:上述型号仅列出KX,其他如SC、KC、EX、NC、TX、JX只需改变型号*项即可,

阻燃型在型号前加ZR,ZR192为进口PFA材料,

屏蔽可采用镀锡铜丝屏蔽。


3:补偿电缆


KX-GA-VVP

聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-VVRP

聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-VPVP

聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-VPVRP

聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-YJVP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-YJVRP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-YJPVP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-GAYJPVRP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FFP

氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FFRP

氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPFP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPFRP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FVP

氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FVRP

氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPVP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPVRP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FGP

氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FGRP

氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPGP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPGRP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

注:1以上基本型号仅列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3

2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃


4:本安型补偿电缆


IA-KX-GA-FPVP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-GA-FPVRP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

IA-KX-HA-FPFP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-HA-FPFRP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

IA-KX-HA-FPGP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-HA-FPGRP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

注:1以上基本型号仅列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3

2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃


代号名称和含义


项目

代号

说明

阻燃特性

ZR

分A、B、C级阻燃

系列代号

/IA

无(本安型)

绝缘材料

Y

聚乙烯

YJ

交联聚乙烯

YD

低烟无卤阻燃聚烯烃

F

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

护套材料

YD

低烟无卤阻燃聚烯烃

V

聚氯乙烯

F

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

G

硅橡胶

屏蔽材料

P

铜丝编织屏蔽

P2

铜带绕包屏蔽

P3

铝塑复合带绕包屏蔽

导体结构

A

单股导体

B

7股绞合导体

R

多股绞合导体
