伴热电缆

当前位置: 主页 > 产品中心 > 伴热电缆

GWL-PF电伴热带

2023-10-11 21:08 已有人浏览 安徽佰能电气有限公司
TAG标签:伴热电缆
GWL-PF电伴热带应用范围:电伴热产品可广泛用于石油、化工、电力、医药、机械、食品、船舶等行业的管道、泵体 、阀门、槽池和罐体容积的伴热保温、防冻和防凝,是输液管道、储液介质罐体维持工艺温度 电伴热不但适用于蒸汽伴热的各种场所,而且能解决蒸汽伴热难以解 决的问题,如:长输管道的伴热,窄小空间的伴热;无规则外型的设备(如泵)伴热;无蒸汽 热源或边远地区管道和设备的伴热。GWL-PF电伴热带结构...

产品分类伴热电缆

产品型号GWL-PF

产品电压220V, 380V

包装类型软包或盘整

护套材质-

报价电话 18098308844

详情介绍

GWL-PF电伴热带应用范围:

电伴热产品可广泛用于石油、化工、电力、医药、机械、食品、船舶等行业的管道、泵体 、阀门、槽池和罐体容积的伴热保温、防冻和防凝,是输液管道、储液介质罐体维持工艺温度 电伴热不但适用于蒸汽伴热的各种场所,而且能解决蒸汽伴热难以解 决的问题,如:长输管道的伴热,窄小空间的伴热;无规则外型的设备(如泵)伴热;无蒸汽 热源或边远地区管道和设备的伴热。

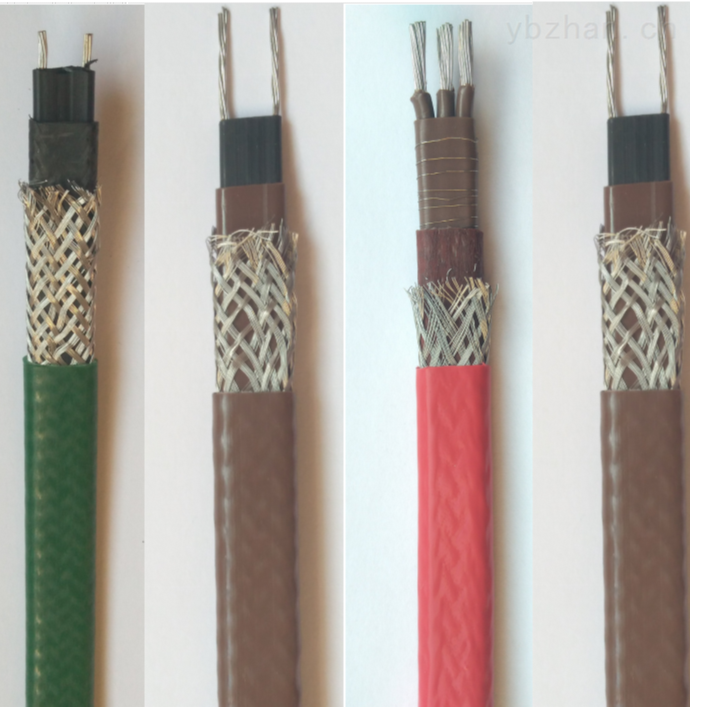

GWL-PF电伴热带结构

         (1)、镀锡圆铜线(7x0.50、19x0.32、19x0.41)
   (2)、导电塑料(普通PTC、阻燃PTC、含氟PTC)
   (3)、绝缘层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料
   (4)、屏蔽层:镀锡软圆铜线,覆盖密度80%
   (5)、护套层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

参数:
    标准颜色:棕色、蓝色、桔黄色、红色。
    温度范围:Z高维持温度135℃
              Z高表面温度为135℃
              Z高承受温度155℃
    施工温度:Z低-30℃
    热稳定性:通断1000次连续22天,发热量维持在90℃以上。
    绕曲半径:20℃室温时为25.4mm,-30℃低温时为50.8mm,
    绝缘电阻:环境温度75℃时,2500VDC摇表摇试验1分钟,绝缘电阻(导线与屏蔽间)Z小值为100,
    工作电压:12V、24V、36V、110V、220V、380V
    10℃时输出功率:25、35、45、55、65、75W/m
    防爆标志:ExII T4
工作曲线图:

   ④特长系列(TXW)
      本产品于长输管线的防的冻和恒温,Z高维持温度为65、105、135,单一电源线路长度可达2000m(双向可达4000m)。伴适用于普通区、危险区和腐蚀区。
    标准颜色:黑色(电热带护层颜色:黑色、棕色、红色)
    温度范围:Z高维持温度65、105、135℃
    Z高表面温度为70、105、135℃
    Z高承受温度135、105、155℃
    施工温度:Z低-30℃
    电压等级:380-600VAC.3相4芯GWL75Wm-PF600V-ZR防爆伴热电缆 线路长度如表


单一电源

单向供电

双向供电

380VAC

Z小线路长度

305m

610m

Z大线路长度

1000m

2000m

600VAC

Z小线路长度

1000m

2000m

Z大线路长度

2000m

4000m
