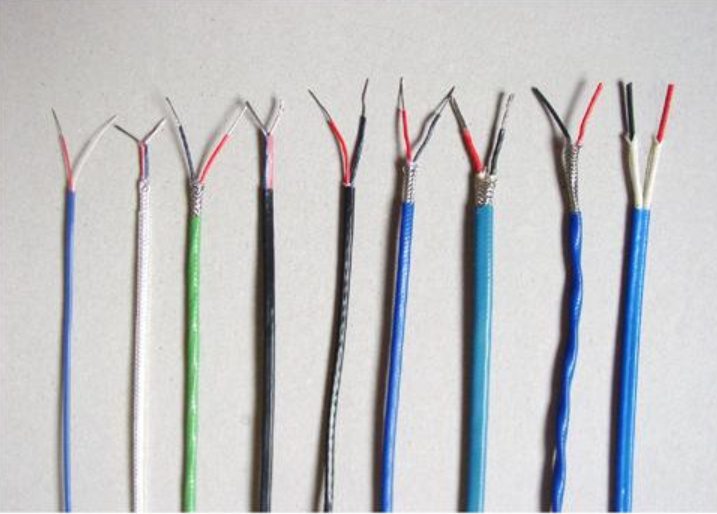

JX补偿导线2x2.5厂家

2023-12-14 16:06 已有人浏览 安徽佰能电气有限公司
TAG标签:补偿导线
JX补偿导线2x2.5厂家适用范围:补偿导线与补偿电缆是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆。用它...

产品分类热电偶补偿导线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍



JX补偿导线2x2.5厂家适用范围: 补偿导线与补偿电缆是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆。用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。补偿导线与补偿电缆分为延长型与补偿型两种。

 补偿导线电缆延长型与补偿型的特性比较



特性

优点

延长型

KX、EX、

JX、TX、

NX

   合金丝线芯的名义化学成分与热电动势值与配用热电偶丝相同

1.在宽的温度范围内保证高精度

2.选择适当的绝缘材料,可扩大温度范围

补偿型

BC、RC、

SC、KC、

NC

   合金丝线芯的名义化学成分与热电动势值与配用热电偶丝不同,但其热动势在0℃~100℃或0℃~200℃时与配用热电偶热电动势值相同

1.价格便宜

2.在较窄的使用温度范围适当选择材料,能得到与延长型同等程度的高精度

补偿导线与补偿电缆型号

型号

配用热电偶分度号

配用热电偶

补偿导线及电缆线芯

正级

负级

SC

S

铂铑10-铂

Cu

Cu-Ni合金

RC

R

铂铑13-铂

Cu

Cu-Ni合金

KC

K

镍铬-镍硅

Cu

Cu-Ni合金

KX

Ni-Cr合金

Ni-Si合金

EX

E

镍铬-铜镍

Ni-Cr合金

Cu-Ni合金

JX

J

铁-铜镍

Fe

Cu-Ni合金

TX

T

铜-铜镍

Cu

Cu-Ni合金

NC

N

镍铬硅-镍硅

Fe

Cu-Ni合金

NX

Ni-Cr-Si合金

Ni-Si合金

 补偿导线与补偿电缆规格

对数

标称截面mm2

线芯结构

1~30

0.2

0.52

7/0.20

0.5

0.80

7/0.30

1.0

1.13

7/0.43

1.5

1.37

7/0.52

2.5

1.76

7/0.41

 补偿电缆结构图

 1-导体  2-绝缘  3-对绞组  4-包带  5-屏蔽

6-内护层  7-铠装层  8-外护套

补偿导线与补偿电缆规格分类和等级标志

类别

标志

允差等级及标志

普通级

精密级

一般用

B(或省略)

A或S

耐热用

补偿导线与补偿电缆的温度范围、热电动势允差及往复电阻

型号

使用分类

电线电缆温度范围

热电动势允差

热电偶测量端温度℃

往复电阻在20℃长度为1m截面积1mm2为不大于Ω

精密级

±uv

普通级

±uv

SC

RC

0~100

0~200

30(2.5℃)

  -

60(5.0℃)

60(5.0℃)

1000

0.05

KC

0~100

0~150

60(1.5℃)

  -

100(2.5℃)

100(5.0℃)

900

0.7

KX

-20~100

-40~200

60(1.5℃)

60(1.5℃)

100(2.5℃)

100(2.5℃)

900

1.1

EX

-20~100

-40~200

120(1.5℃)

120(1.5℃)

200(2.5℃)

200(2.5℃)

500

1.25

JX

-20~100

-40~200

85(1.5℃)

85(1.5℃)

140(2.5℃)

140(2.5℃)

500

0.65

TX

-20~100

-40~200

30(0.5℃)

48(0.8℃)

60(1.0℃)

90(1.5℃)

300

0.52

注:本表所列允差用微伏表示,用摄氏度表示的允差与热电偶测量端的温度有关,括号中的温度值是按表列热电偶测量端温度换算的。

补偿导线与补偿电缆色别标志

绝缘颜色

护套颜色

型号

RC

SC

KC

KX

EX

JX

TX

NC

NX

一般用

耐热用

正级

普通级

精密级

普通级

精密级

负级

绿
